Graco HIGH-FLO 243737 Instructies pagina 7
Ontwikkeld voor lagedruk-, hoogvolume-circulatie van afwerkingsmaterialen
Aarding
WAARSCHUWING
BRAND- EN EXPLOSIEGEVAAR
De pomp moet voor gebruik eerst geaard
worden. Lees ook het gedeelte BRAND-
EN EXPLOSIEGEVAAR op blz. 3.
1.

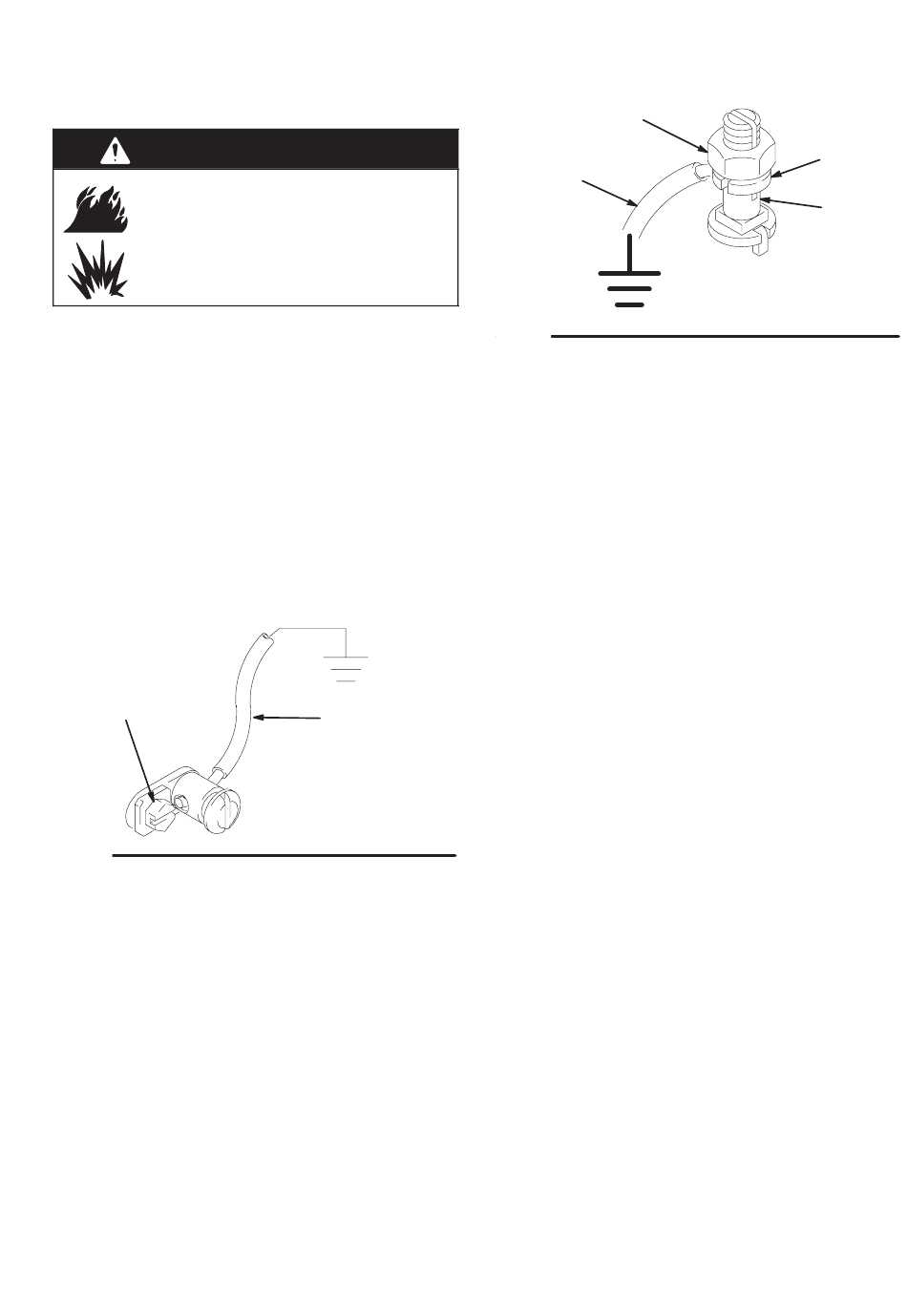

King-pompen: Gebruik een aardingsdraad en een klem.
Zie Afb. 1. Verwijder de massaschroef (Z) en steek hem
door het oog van de ringklem aan uiteinde van de
massadraad (Y), Zet de massaschroef weer vast op de
pomp en draai hem stevig aan. Sluit het andere uiteinde
van de draad aan op een goed geaarde massa. Bestel
onderdeelnr. 222011, Aardingsdraad en aardklem.
Alle andere pompen: Gebruik een aardingsdraad en een
klem. Zie Afb. 2. Draai de borgmoer (W) en de ring (X)
van het aansluitpunt voor de aarding los. Steek één
uiteinde van de draad (Y) met een doorsnee van mini-
maal 1,5 mm@ in de gleuf (Z) het aansluitpunt en draai
de borgmoer stevig aan. Sluit het andere uiteinde van
de draad aan op een goed geaarde massa. Bestel
onderdeelnr. 237569, Aardingsdraad en aardklem.
Z
Afb. 1
Installatie
Afb. 2
2.
3.
4.
5.
6.
7.
8.
Y
9.
TI1052
W
Y
Lucht- en materiaalslangen: alleen elektrisch geleidende
slangen gebruiken.
Luchtcompressor of hydraulische aanvoer: Volg de
aanbevelingen van de fabrikant op.
Buffertank: Gebruik een aardingsdraad met aardings-
klem. Zie Afb. 2.
Spuitpistool: aard deze door verbinding met een goed
geaarde materiaalslang en pomp.
Aanvoerreservoir voor het materiaal: volg de ter plekke
geldende voorschriften op.
Het te spuiten voorwerp: volg de ter plekke geldende
voorschriften op.
Bakken voor oplosmiddelen die worden gebruikt bij het
doorspoelen: conform de ter plekke geldende voorschriften.
Alleen metalen bakken gebruiken die geleidend zijn; plaats
ze op een geaarde ondergrond. De bak niet op een niet-
geleidende ondergrond plaatsen, zoals papier of karton,
aangezien dan de continuïteit van de aarding wordt
onderbroken.
Om de goede continuïteit van de aarding te handhaven
bij het doorspoelen of wanneer de druk wordt ontlast,
moet u een metalen gedeelte van het spuitpistool stevig
tegen de zijkant van een geaarde metalen bak houden
en dan pas de trekker van het pistool indrukken.
X
Z
0864
309136
