Ontwikkeld voor lagedruk-, hoogvolume-circulatie van afwerkingsmaterialen
OPMERKING: Zie Afb. 14 voor stappen 21 en 22.
21. Smeer drie nieuwe halspakkingen (twee stuks 31{) en
(één 35{) en de mannelijke pakkinghouder (30{) met
licht vet. Houd de pakkingmoer vast (12), laat de pak-
kinghouder (30{) in de pakkingmoer vallen zodat de
lipjes omhoog gericht zitten. Breng de drie v-pakkingen
met de lipjes naar binnen gericht om en om en een voor
een aan in de pakkingmoer, eerst 31{, vervolgens 35{
en tenslotte 31{.
22. Smeer de vrouwelijke pakkinghouder (42{) goed en
breng hem aan in de pakkingmoer. Smeer zeven nieuwe
halspakkingen (vier stuks 31{) en (drie stuks 35{) met
licht vet. Breng de zeven v-pakkingen met de lipjes
omlaag gericht om en om en een voor een aan in de
pakkingmoer, eerst (31{), vervolgens (35{) en tenslotte
(31{). Smeer de complete pakkinghouder licht in (32) en
druk hem vast in het oliereservoir (12) tot u voelt dat de
o-ring (A) op zijn groef vast klikt. Plaats een ingeoliede
o-ring (34) in de groef op de voorkant van de pakking-
houder (32).
5
2
31
31
1
A
34
1

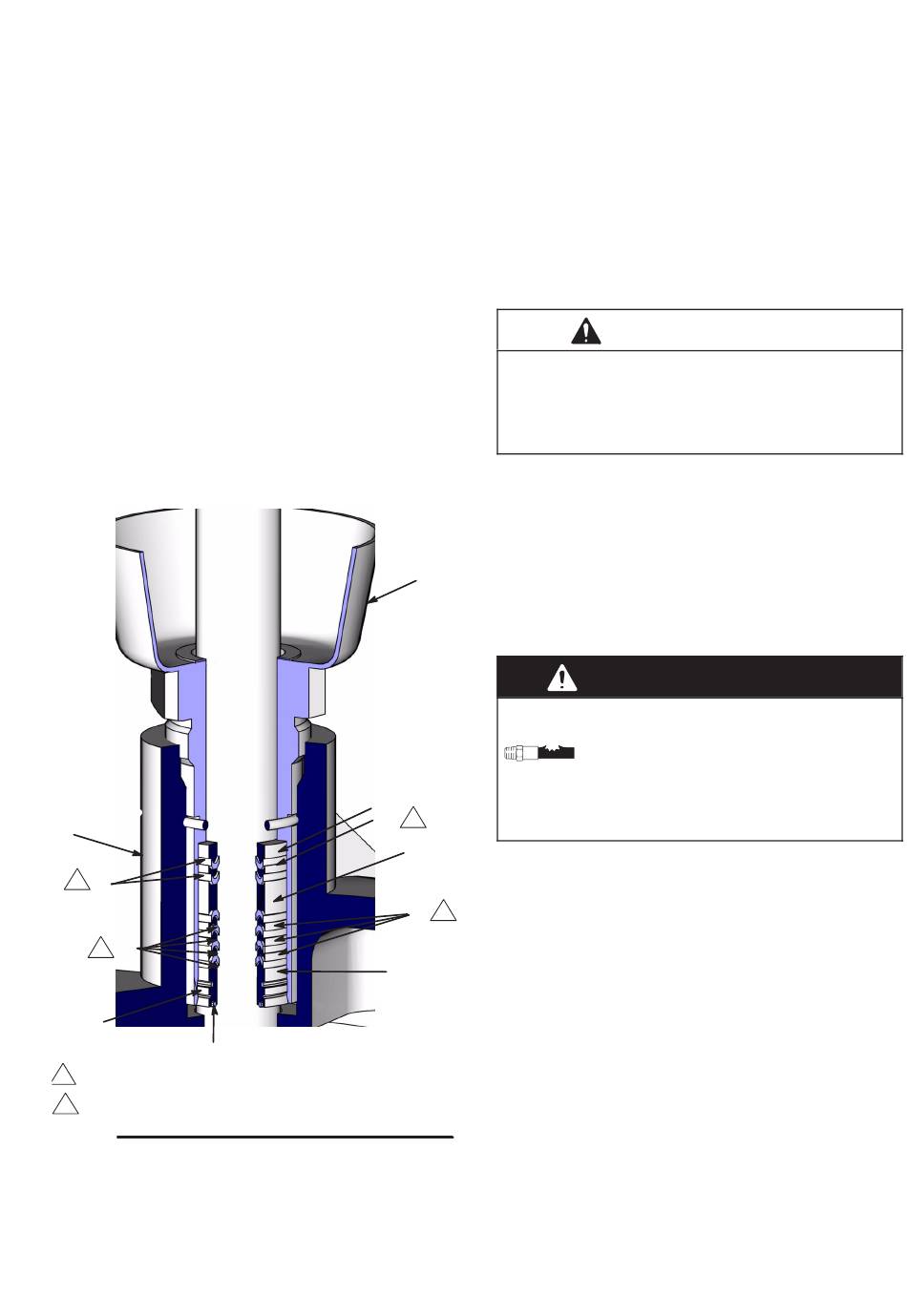

Lipjes van v-pakkingen omlaag gericht.
2
Lipjes van v-pakkingen omhoog gericht.
Afb. 14
Onderhoud
OPMERKING: Zie Afb. 16 voor stappen 23–35 tenzij anders
aangegeven.
23. Schroef de pakkingmoer (12) losjes in het uitlaatventiel-
huis (5).
24. Smeer de nieuwe o-ringen (16*) en breng ze aan om de
vier kogelzittingen (17 en 22).
De installatierichting van de kogelventielen in het inlaat-
en uitlaatventielhuis is van groot belang. Installeer
de onderdelen van het kogelventiel precies zoals is
aangegeven en zie Afb. 16. Als ze verkeerd zijn
geïnstalleerd, werkt de pomp niet.
25. Plaats het inlaatventielhuis (6) op een vlak oppervlak
met de openingen in het kogelventiel naar boven gericht.
Smeer de dichtingen (15*) en plaats ze aan beide zijden
van het inlaatventielhuis.
12
26. Plaats de kogelgeleiders (14) en de kogels (13) in het
inlaatventielhuis.
{
30
35
2
42
27. Druk de zitting (22) met het ontlastventiel in de mate-
riaalinlaatzijde van het inlaatspruitstuk (1). Deze zitting
1
35
is niet omkeerbaar. Plaats hem in de richting zoals te
zien is op de detailtekening in Afb. 16. Druk de andere
zitting (17), met de niet-versleten zijde naar buiten
gericht in de andere zijde van het inlaatspruitstuk.
32
OPMERKING: De set met de drukontlastingszitting (22)
bevat ook twee sluitringen (15) en twee o-ringen (16).
Wanneer u een nieuwe drukontlastingszitting installeert,
moet u ook de sluitringen en de o-ringen aanbrengen op
beide zijden van het materiaalinlaatspruitstuk (1).
VOORZICHTIG
WAARSCHUWING
GEVAAR VAN SCHEUREN VAN
ONDERDELEN
De zitting van het ontlastventiel (22) moet
bij de materiaalinlaat worden geïnstalleerd
om zo het risico op overdruk in de pomp te
verkleinen. Het kan de druk niet ontlasten als
het op een andere plaats wordt aangebracht.
