Ontwikkeld voor lagedruk-, hoogvolume-circulatie van afwerkingsmaterialen
17. Breng de o-ringhouder (43) aan. Smeer de o-ring (18)
en schuif hem over het schroefdraad van de zuigeras.
Breng een middelsterke vloeibare pakking aan op het
schroefdraad van de zuigermoer (26) en de zuigerstang.
Schroef de moer redelijk handvast tegen de o-ringhouder
(43) aan. Breng zelfhechtend smeermiddel 222955 aan
op de onderkant van de zuigermoer (26). Zet de o-ring
(19) in elkaar en installeer hem in de groef in de zuiger-
moer. Schroef de stang (29) in de zuiger (23) tot hij
redelijk handvast zit. Draai de zuigermoer (26) aan
tot 270–284 N.m.
18. Verwijder de complete zuigersamenstelling uit de bank-
schroef, maar leg hem niet op zijn zijkant.
VOORZICHTIG
Leg de zuiger met de nieuw geïnstalleerde dichting niet op
zijn zijkant. Daardoor kan de dichting beschadigd raken.
OPMERKING: Zie Afb. 13 voor Step19.
19. Leid de dichting en de zuiger voorzichtig en gelijkmatig
in de cilinder. De zuigerdichting en de zuiger moeten
mogelijk onder een hoek worden gedraaid en het bloot-
zittende voorste lipje van de dichting moet met een
kunststof hamer in de cilinder worden getikt. Als het lipje
van de dichting in de cilinder zit, moet u een spandoorn
gebruiken of zacht op de onderkant van de zuiger tikken
met een kunststof om de zuigersamenstelling in de
cilinder te schuiven. Voordat u aandrukt, moet u ervoor
zorgen dat de zuigerdichtinglipjes in de cilinder worden
geschoven.
22
309136
Onderhoud
20. Reinig de overige pomponderdelen in een geschikt
oplosmiddel.
1
De randen van de dichting (24) niet beschadigen.
29

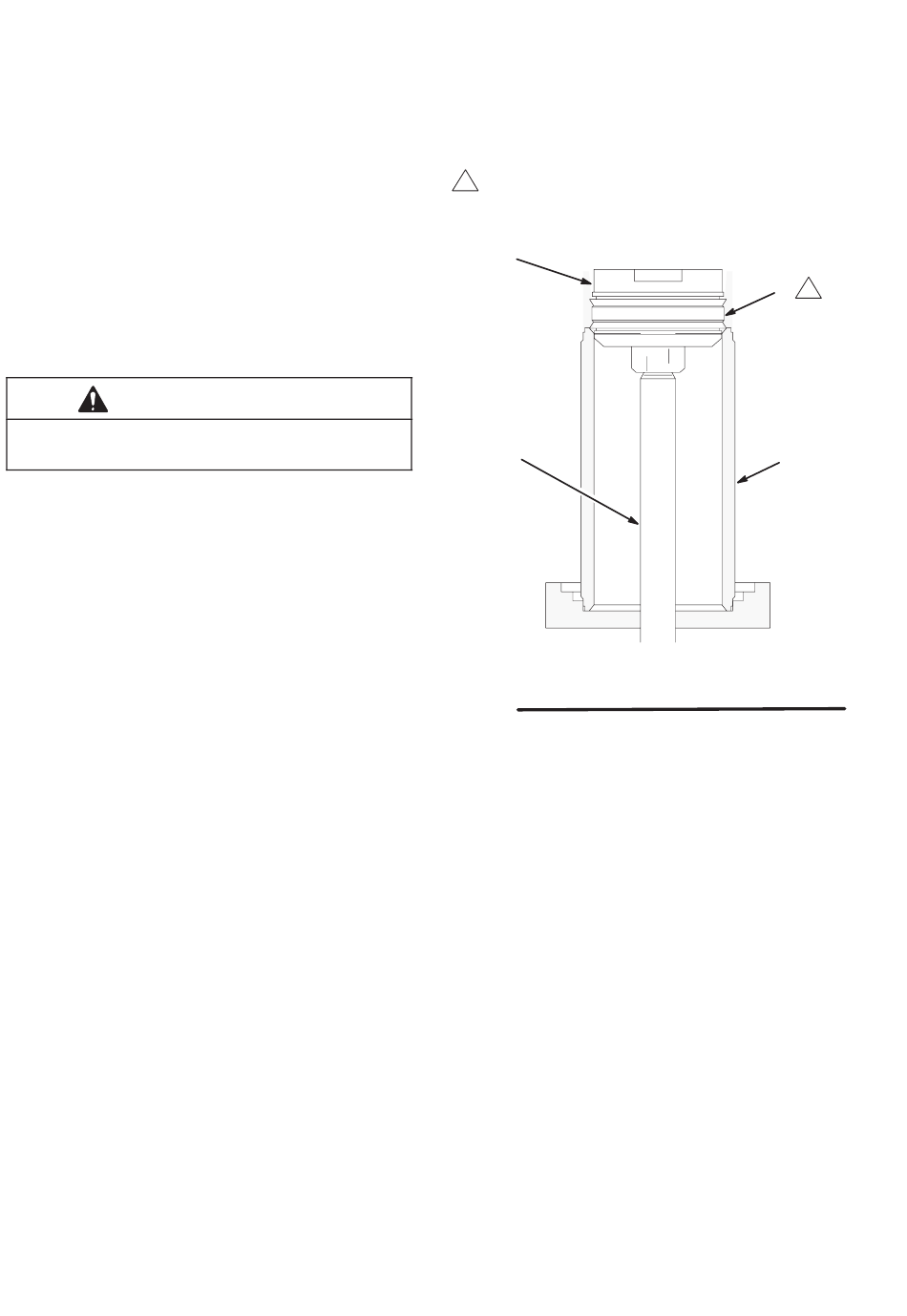

Afb. 13
23
24
1
27
TI0221
