Graco HIGH-FLO 243737 Instructies pagina 20
Ontwikkeld voor lagedruk-, hoogvolume-circulatie van afwerkingsmaterialen
3.
Verwijder de moeren (8), de borgringen (7) en zes
cilinderkolomschroeven (4). Draai de pakkingmoer (12)
los. Til het huis van het uitlaatventiel (5) eraf. Zie Afb. 8.
4.
Til de stijgbuizen (20) en de cilinder (27) van het huis
van het inlaatventiel (6). De zuigersamenstelling kan
in de cilinder blijven. Verwijder de dichtingen (21 en 28)
van het inlaat- en uitlaathuis (5, 6). Zie Afb.16.
OPMERKING: Tik met een kunststof hamer op de ventielhuizen
en beweeg ze zachtjes heen en weer om ze wat beter los te
krijgen. Verwijder de cilinder en de buizen.
5.
Schroef de pakkingmoer (12) eruit. Wrik met een kleine
schroevendraaier met een plat blad de mannelijke
pakkingdrukker (32) eruit. Verwijder de overige pakkin-
gen (31, 35) en pakkingdrukkers (30, 42) uit de moer.
Zie Afb. 10.
6.
Schroef de drie bouten van de pompstandaard (D)
los en verwijder ze. Zie Afb. 8. Licht het complete
inlaatventiel van de standaard. Plaats het inlaatventiel-
huis (6) met de voorkant omlaag op een beschermd
oppervlak.
20
309136
Onderhoud
5
2
31
1

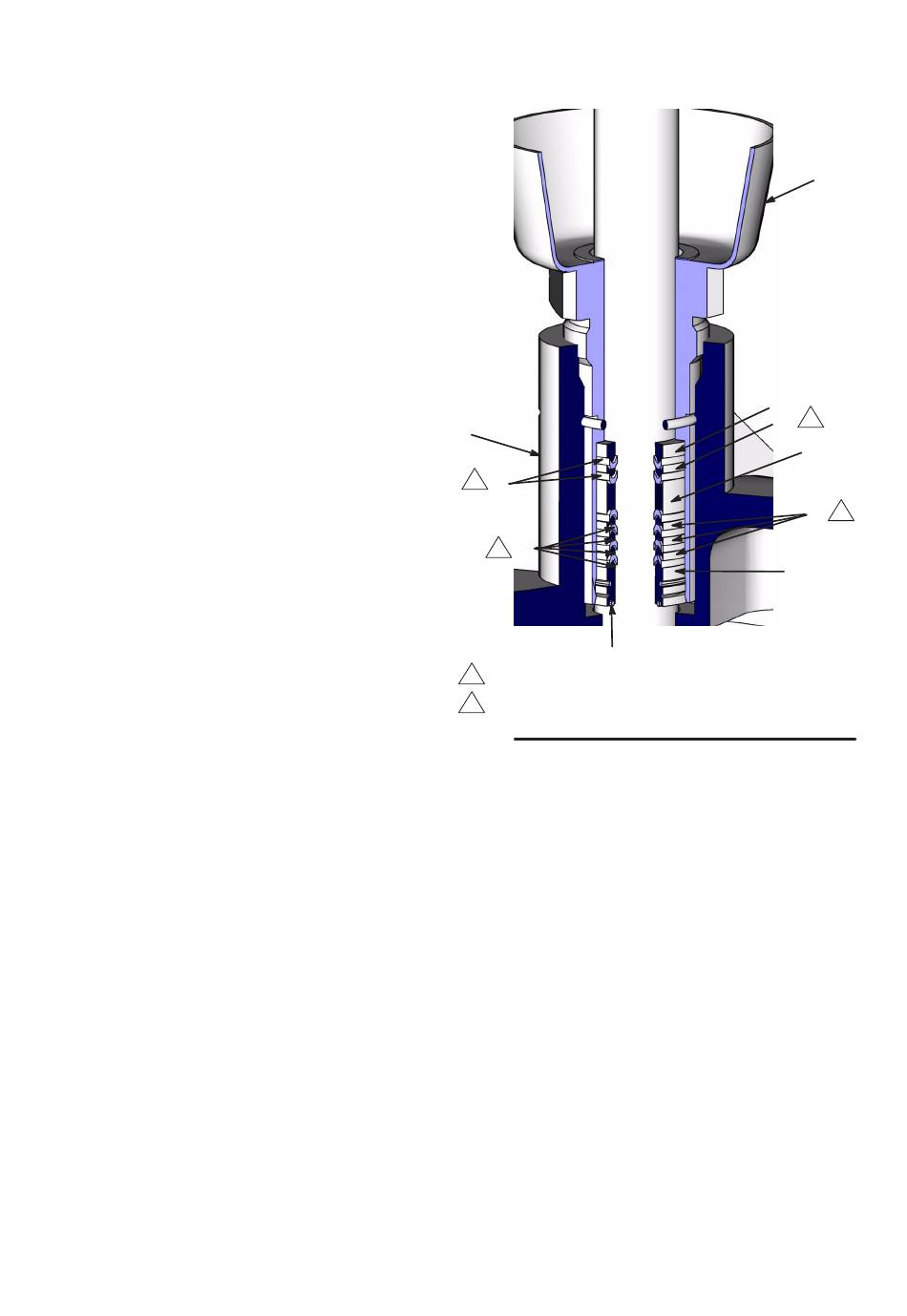

Lipjes van v-pakkingen omlaag gericht.
