Graco HIGH-FLO 243737 Instructies pagina 19
Ontwikkeld voor lagedruk-, hoogvolume-circulatie van afwerkingsmaterialen
OPMERKINGEN:
1.
Deze reparatieprocedure kan worden gebruikt voor alle
High-Flo pompmodellen. De referentienummers die in de
tekst en de illustraties worden gebruikt, komen overeen
met alle onderdelentekeningen van de onderpomp.
2.
Er zijn pakkingherstelsets verkrijgbaar voor alle pompen.
Zie de pagina's met de onderdelen voor uw specifieke
pomp. De onderdelen die in de reparatieset voor de
pompdichting zitten, zijn aangeduid met een sterretje
in de tekst (bijv. 16*). De onderdelen die in de halspak-
kingset zitten, zijn aangeduid met een ander symbool
(bijv. 39{). Er zijn ook ombouwsets verkrijgbaar. Zie
blz. 31. Gebruik voor de beste resultaten alle nieuwe
onderdelen in de sets.
3.
Deze pomp is het gemakkelijkst te herstellen als u hem
op de accessoire pompstandaard (onderdeelnr. 218742)
laat staan en hem conform de instructies uit elkaar haalt.
Zorg dat er ook een pompstandaard voorhanden is voor
herstelwerk op een locatie elders.
4.
Als u alles weer in elkaar zet, breng dan zelfhechtend
smeermiddel (222955) op het schroefdraad van de
zuigeras (29) en de zuiger (23).

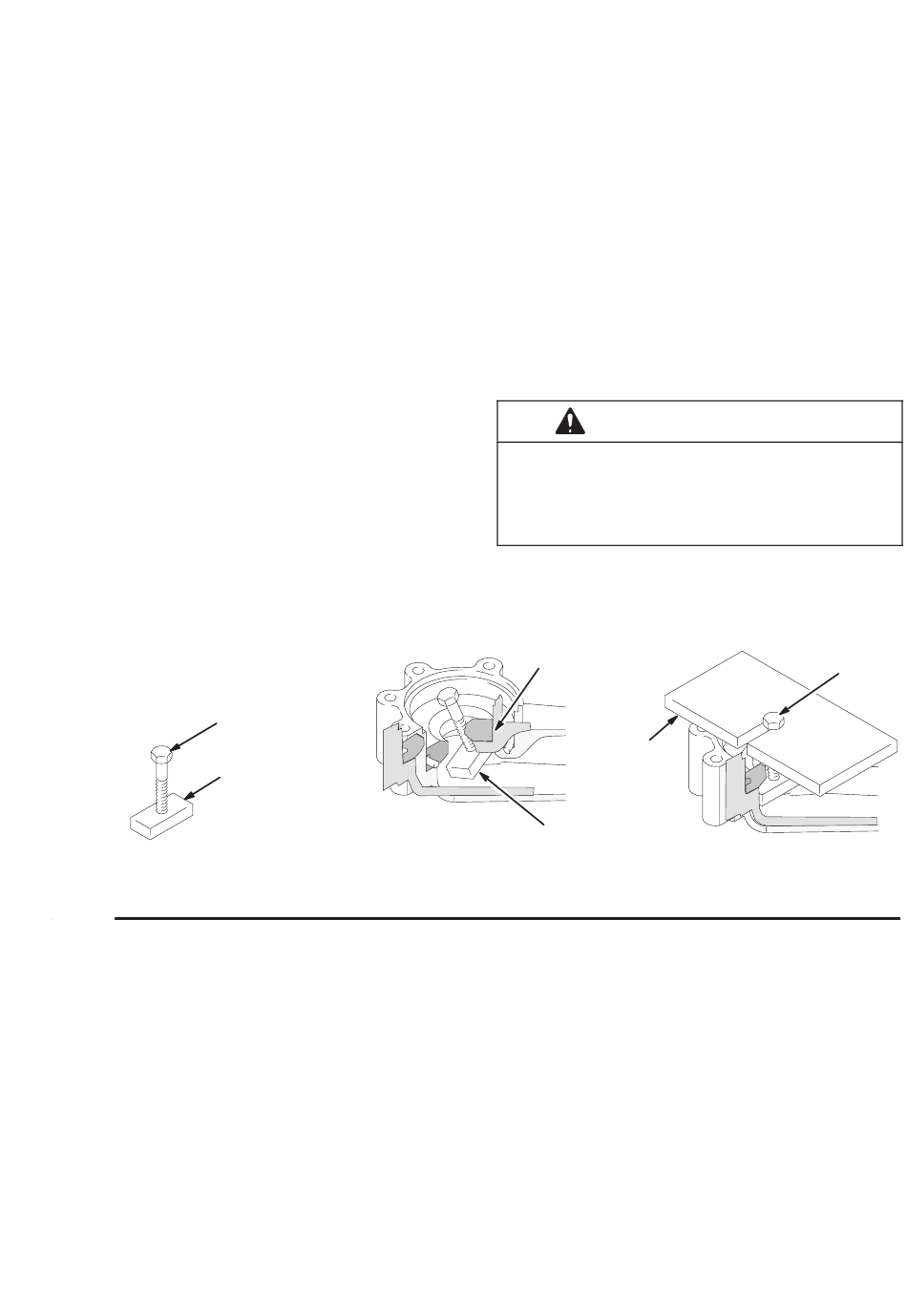

Zittingtrekkerset 220384
VERKLARING
S
Zitting (onderdeel 21 of 46)
X
108481 Bout
Y
181630 Zittingtrekker
Z
181629 Zittingtrekker
Schroef de bout (X) in de
zittingtrekker (Y).
Afb. 9
Onderhoud
X
Y
Plaats de zittingtrekker (Y) onder de zitting
(21 of 46) door hem er onder een hoek door
te schuiven.
De onderpomp herstellen
1.
Gebruik een dopsleutel van 13 mm om de twaalf kolom-
schroeven (2) en borgringen (3) op het uitlaatspruitstuk
(1) te verwijderen. Zie Afb.16.
2.
Til het spruitstuk (1) van de behuizing van het uitlaatven-
tiel (5) en verwijder de kogelgeleiders (14), de kogels
(13), de zittingen (17) en de dichtingen (15). Verwijder
de o-ring (16) van de zittingen (17).
OPMERKING: Er is een zittingtrekker (220384) verkrijgbaar
om het verwijderen van zittingen van spruitstukken te vereen-
voudigen. Zie Afb. 9.
VOORZICHTIG
Laat de kogels (13) of zittingen (17) niet vallen en beschadig
ze niet. Een beschadigde kogel of zitting dicht niet goed
af waardoor de pomp zal gaan lekken. De uitlaatventiel-
zittingen (17) kunnen worden omgekeerd zodat de zitting
langer meegaat.
S
Z
Y
Plaats de zittingtrekker (Z) boven
op de zitting. Draai de bout (X)
om de zitting eruit te trekken.
309136
X
01414
19
