Graco HIGH-FLO 243737 Instructies pagina 13
Ontwikkeld voor lagedruk-, hoogvolume-circulatie van afwerkingsmaterialen
VERKLARING
A
Accessoire pompstandaard
(P/N 218742)
B
Druktank (P/N 218509 of
238983)
C
Buis met diameter van 50 mm
(2 inch)
D
Materiaalafsluiter voor volledige
doorstroming, niet beperkend
E
Aanvoerleiding voor materiaal
F
Mengtank
G
Afsluiter voor hydraulische
aanvoerleiding

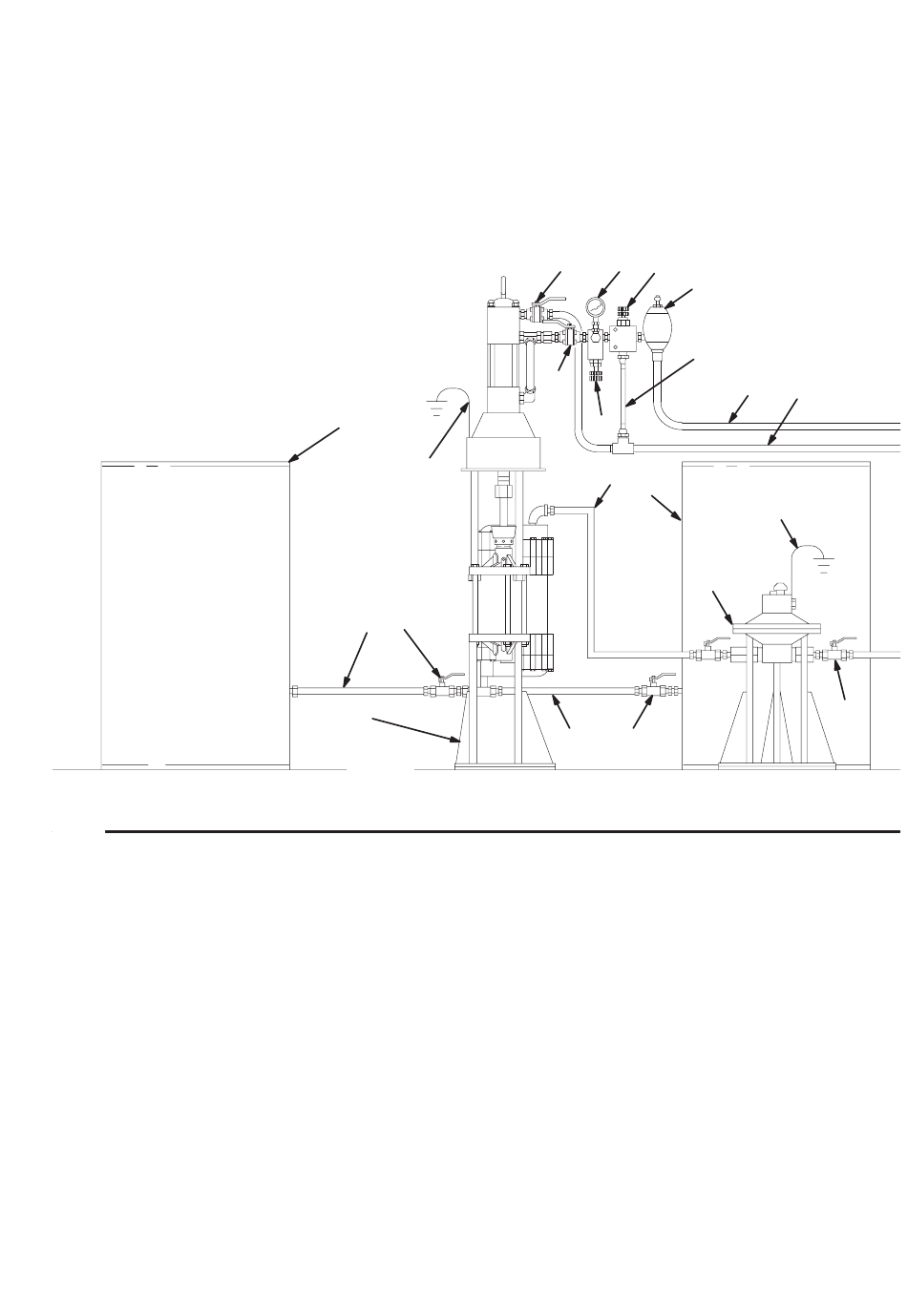

Afb. 6
Installatie (hydraulisch
aangedreven pompen)
H
Hydraulische drukmeter
J
Regelventiel voor de
doorstroming
K
Drukreduceerventiel
L
Aftapleiding
M
Afsluiter voor hydraulische
retourleiding
N
Accumulator
P
Hydraulische aanvoerleiding
Q
Hydraulische retourleiding
Y
Aardingsdraad
F
Y
E D
A
M
H
K
N
L
G
J
C
F
B
E
D
P
Q
Y
D
01408
309136
13
