a

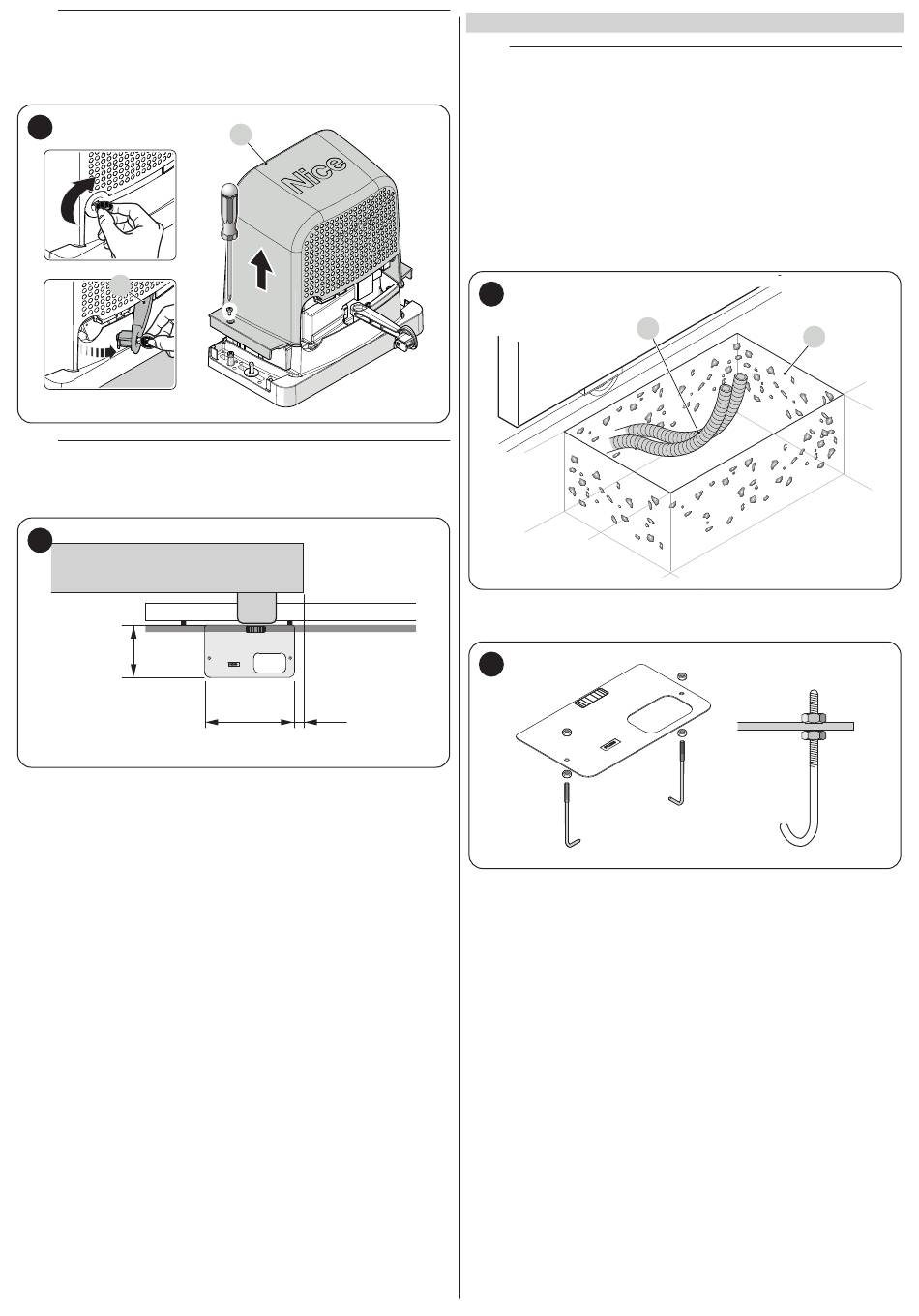

Open voordat u met de installatie begint de stophaak (A)
en verwijder het deksel (B) door de bevestigingsschroe-
ven los te draaien, nadat u de motor handmatig hebt ont-
grendeld met de meegeleverde sleutel
5
A
a
Controleer voordat u met de installatie begint de omvang
van de reductiemotor, door "Afbeelding 2" en de installa-
tieafstanden "Afbeelding 6" te raadplegen
6
195 mm
10 – NEDERLANDS
B
336 mm
0÷50 mm
3 6
INSTALLATIE VAN DE REDUCTIEMOTOR
a
Een onjuiste installatie kan ernstig letsel veroorzaken bij
degene die de werkzaamheden uitvoert en bij personen
die gebruikmaken van de installatie.
Voordat u begint met de montage van de automatisering,
dient u de voorafgaande controles uit te voeren die wor-
den beschreven in paragraaf "Controles voorafgaand aan
de installatie" (pag 6) en "Gebruikslimieten van het pro-
duct" (pag 6)
Om ROBUS te installeren:
1
realiseer de funderingsput (A) en leg de buizen (B) voor de elektri-
sche kabels ("Afbeelding 7")
7
B
2
bevestig de twee verankeringsbouten aan de funderingsplaat; één
moer boven de plaat en één moer eronder ("Afbeelding 8")
8
A
