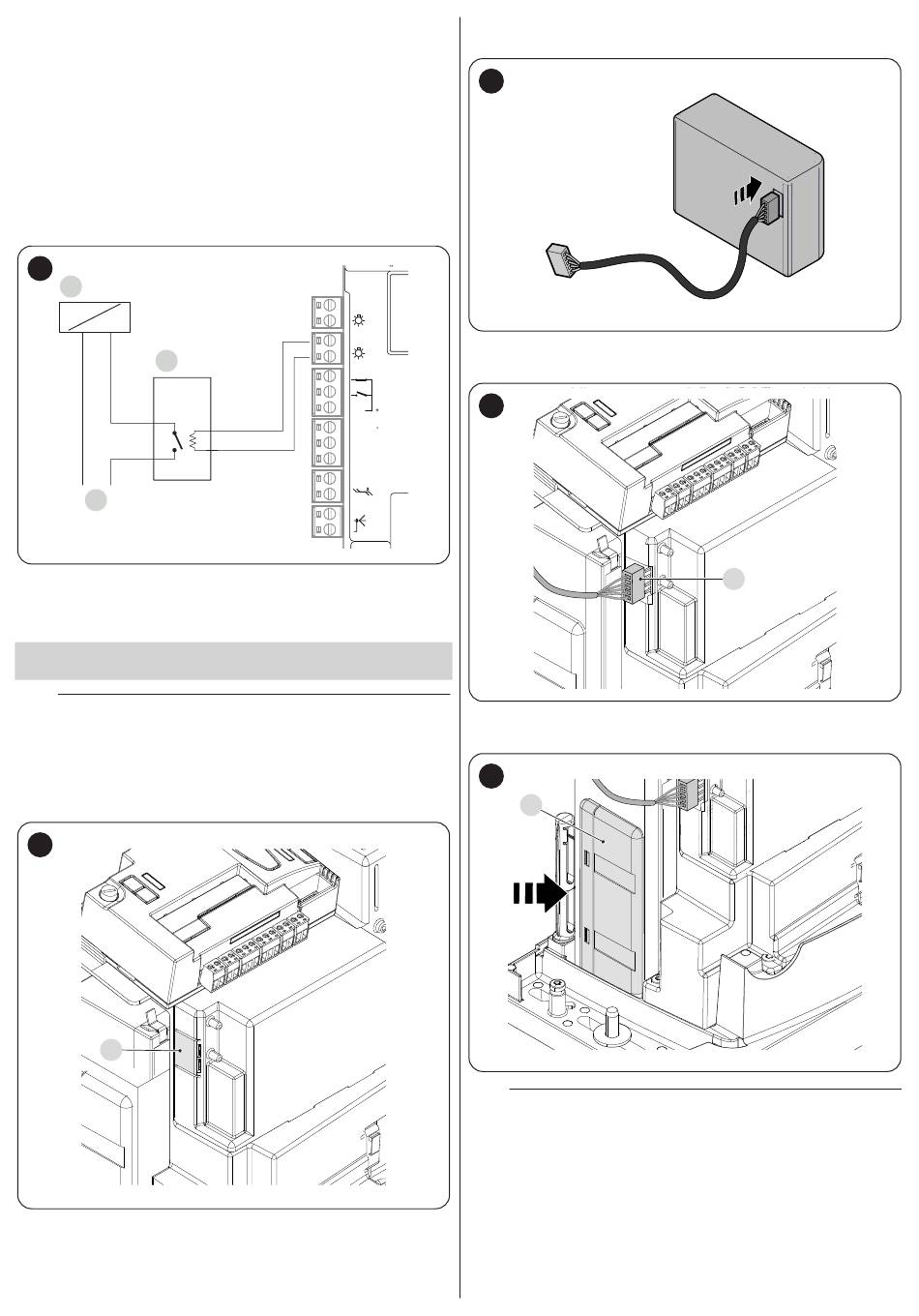

Nice Robus RBS400 Instructies pagina 49
10 1 10 ELEKTRISCHE VERGRENDELING
Uitgang OGI is in de fabriek geactiveerd voor de functie OGI (lampje Hek
open = Open Gate Indicator), maar kan ook geprogrammeerd worden
voor de besturing van een elektrisch slot (zie paragraaf "Programmering
tweede niveau (instelbare parameters)" op pag. 33).
Bij het starten van de openingsbeweging wordt de uitgang geactiveerd
gedurende 2 seconden; bij de sluitbeweging wordt de uitgang niet geac-
tiveerd, waardoor het elektrische slot mechanisch opnieuw moet worden
ingeschakeld.
De uitgang kan het elektrische slot niet rechtstreeks besturen, maar alleen
een belasting van 24V c - 10W.
De uitgang moet met een relais verbonden zijn, zoals weergegeven in de
afbeelding.
67
A
B
C
A Elektrische vergrendeling
B Relais 24V c bij ondersteuning
C Voeding elektrisch slot
10 2 AANSLUITING EN INSTALLATIE VAN DE
NOODVOEDING
f
De elektrische aansluiting van de batterij op de bestu-
ringseenheid mag pas worden uitgevoerd nadat alle in-
stallatie- en programmeerfasen zijn voltooid, aangezien
de batterij voor noodvoeding zorgt.
De batterij wordt als volgt geïnstalleerd en aangesloten:
1
verwijder het plaatje (A) ("Afbeelding 68")
68
A
2
sluit de speciale kabel aan op de connector van de bufferbatterij
(PS124) ("Afbeelding 69")
69
Flash
3
OGI
steek de bijbehorende connector (C) op de uitgaande connector
van het motorgedeelte ("Afbeelding 70")
SbS
70
24V
GND
Stop
12V OSE
Bluebus
Aerial
4
Plaats de bufferbatterij (D) in de speciale ruimte aan de binnenkant
van de motorbehuizing ("Afbeelding 71").
71
D
a
Let op! Als de bufferbatterij wordt gebruikt, mag de
stand-byfunctie "Alle" niet worden gebruikt.
C
NEDERLANDS – 49
