UITBREIDINGSMODULES
Het product
Beschrijving
Kenmerken input
IN 3 = potentiaalvrij contact (COM - IN3)
4 Input
IN 4 = potentiaalvrij contact (COM - IN4)
MLAE44
4 Output
IN 5 = potentiaalvrij contact (COM - IN5)
IN 6 = potentiaalvrij contact (COM - IN6)
2 Input
IN 3 = potentiaalvrij contact (COM - IN3)
MLAE22
2 Output
IN 4 = potentiaalvrij contact (COM - IN4)
2 Input
IN 3 = potentiaalvrij contact (COM - IN3)
MLAE21
1 Output
IN 4 = potentiaalvrij contact (COM - IN4)
10 1 5 HERKENNING VAN ANDERE INRICHTINGEN
Normaal gesproken wordt de procedure voor het aanleren van inrichtingen
die op "BlueBUS"en op de "STOP"-ingang zijn aangesloten, tijdens de
installatiefase uitgevoerd; als er inrichtingen worden toegevoegd of ver-
wijderd, is het echter mogelijk om de herkenning opnieuw uit te voeren.
GND
Stop
63
12V OSE
Bluebus
Aerial
Doe het volgende:
1
druk tegelijkertijd op de toetsen
ze ingedrukt
2
laat de toetsen los wanneer de leds "L1" en "L2" snel gaan knippe-
ren (na ongeveer 3 seconden)
3
wacht enkele seconden tot de besturingseenheid het herkennen
van de inrichtingen voltooit
4
aan het einde van deze fase moet de led "Stop" branden, moe-
ten de leds "L1" en "L2" uitgaan, terwijl de leds "L1...L8" gaan
branden op basis van de toestand van de ON-OFF-functies die ze
representeren.
m
Nadat er inrichtingen toegevoegd of verwijderd zijn, moet
de opleveringstest van de automatisering opnieuw wor-
den uitgevoerd, in overeenstemming met de aanwijzin-
gen in paragraaf "Test"
10 1 7 GEBRUIKERSLICHT
STATUSLAMPJE
Wit licht*
Brandt
Brandt 3 seconden
Uit
* Accessoire alleen verkrijgbaar voor ROBUS RBS600HS.
46 – NEDERLANDS
f
en
g
De automatisering is in beweging of is net gestopt. Ze zal na de geprogrammeerde tijd automatisch uitschakelen.
Uitvoering van het commando Blokkering automatisering uitgevoerd.
Normale werking/motor stopgezet in afwachting van commando's.
Kenmerken output
OUT3 = Open Drain (max. 10 W = 24 V - 0,4 A)
OUT4 = Open Drain (max. 10 W = 24 V - 0,4 A)
OUT5 = Open Drain (max. 10 W = 24 V - 0,4 A)
OUT6 = Open Drain (max. 10 W = 24 V - 0,4 A)
OUT3 = Open Drain (max. 10 W = 24 V - 0,4 A)
OUT4 = potentiaalvrij contact met relais in uitwisseling (230 V
AC - 5 A)
OUT3 = Open Drain (max. 10 W = 24 V - 0,4 A)
10 1 6 AANSLUITING VAN EEN RADIO-ONTVANGER TYPE SM
(OPTIONEEL ACCESSOIRE)
De besturingseenheid heeft een aansluiting voor radio-ontvangers met
SM-connector (optionele accessoires) die tot de familie OXI, OXIBD
enz. behoren. Hiermee kan de besturingseenheid op afstand worden be-
diend via radiozenders.
Alvorens over te gaan tot de installatie van een ontvanger, moet de wer-
king van de interne radio worden geblokkeerd (zie paragraaf "Program-
mering eerste niveau (ON-OFF)") en de elektrische voeding naar de
besturingseenheid worden uitgeschakeld.

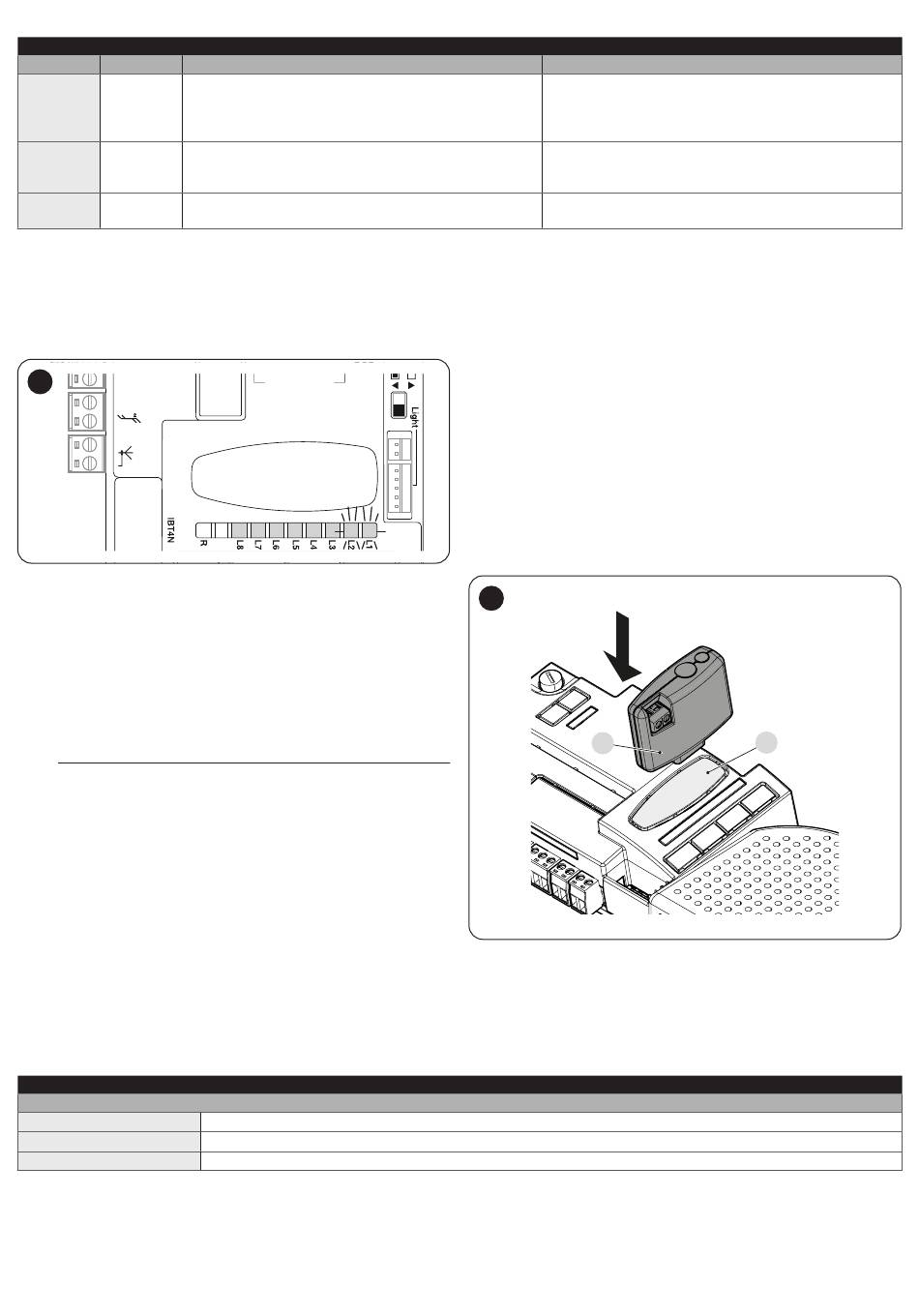

Een ontvanger wordt als volgt geïnstalleerd:"Afbeelding 64"
1
blokkeer de werking van de interne radio (zie paragraaf "Program-
mering eerste niveau (ON-OFF)")
2
verwijder de uitsparing (A)
3
plaats de ontvanger (B) in de hiervoor bedoelde ruimte op de elek-
tronische printplaat van de besturingseenheid
4
schakel de stroom naar de besturingseenheid in
64
en houd
Voor de beschikbare commando's en de opslagmodaliteiten verwijzen we
naar de modaliteiten voorzien voor de programmering van de geïntegreer-
de radio-ontvanger. (zie hoofdstuk "RADIOPROGRAMMERING").
B
A
Tabel 31
Tabel 32
