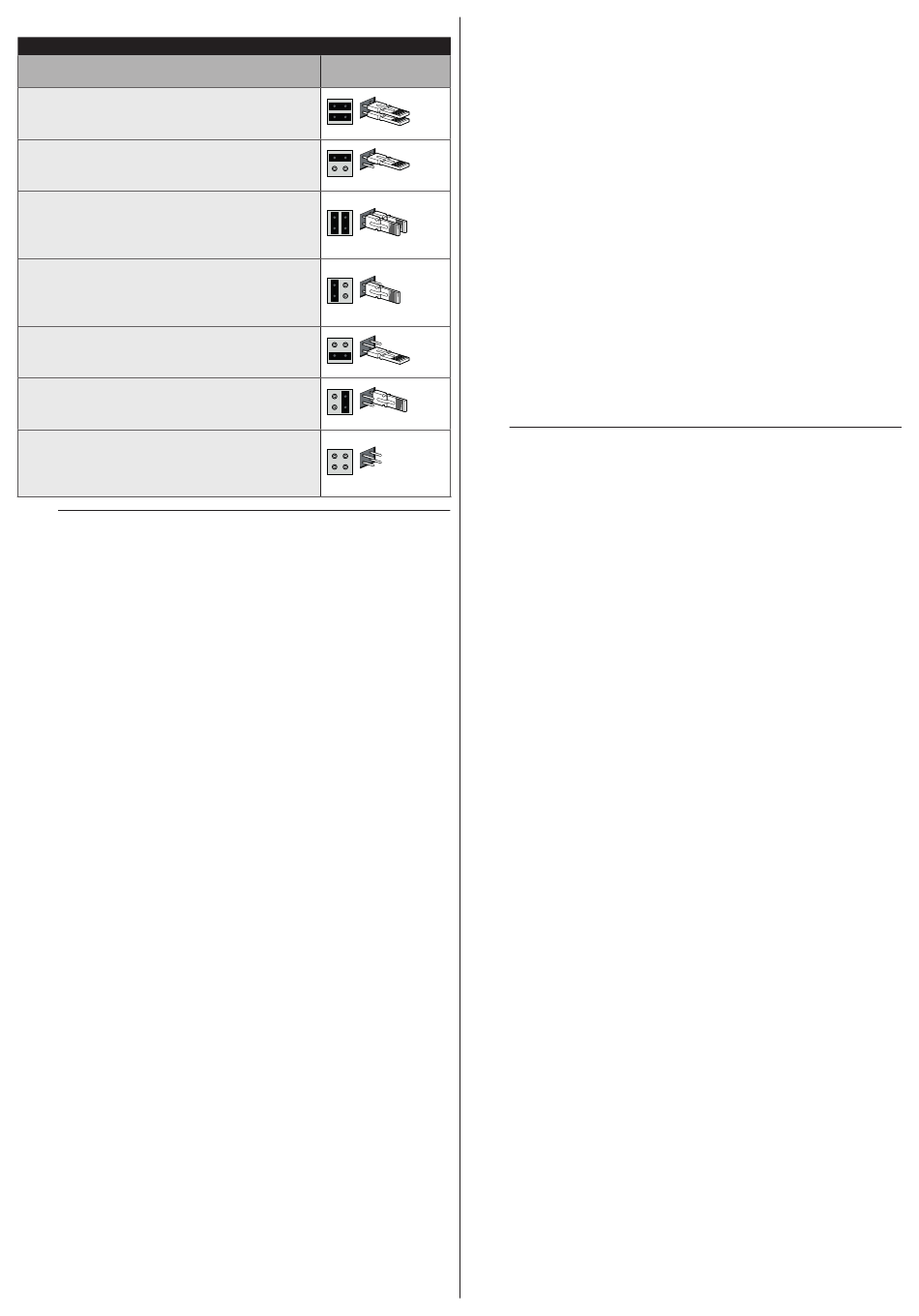

ADRESSEN VAN DE FOTOCELLEN
Fotocel
FOTO
Fotocel buitenzijde h = 50 cm die bij het sluiten
in werking treedt
FOTO II
Fotocel buitenzijde h = 100 cm die bij het
sluiten in werking treedt
FOTO 1
Fotocel binnenzijde h = 50 cm die bij het sluiten
in werking treedt (stopt en keert de beweging
om)
FOTO 1 II
Fotocel binnenzijde h = 100 cm die bij het
sluiten in werking treedt (stopt en keert de
beweging om)
FOTO 2
Fotocel buitenzijde die bij het openen in
werking treedt
FOTO 2 II
Fotocel binnenzijde die bij het openen in
werking treedt
FOTO 3
Eén enkele fotocel die de hele automatisering
dekt. Vergrendelt de beweging en heropent de
automatisering bij het loskoppelen
a
Bij installatie van FOTO 3 samen met FOTO II moet bij
de positionering van de elementen waaruit de fotocel be-
staat (TX - RX), rekening worden gehouden met de waar-
schuwing die vermeld is in de handleiding van de foto-
cellen
18 – NEDERLANDS
4 4 1 FOTOSENSOR FT210B
Tabel 6
De fotosensor FT210B verenigt in één enkele inrichting een systeem voor
krachtbegrenzing (type C volgens de norm EN12453) en een detectie-in-
Positie van de
richting voor obstakels op de optische as tussen de zender TX en de ont-
bruggen
vanger RX (type D volgens de norm EN12453). In de fotosensor FT210B
worden de signalen van de status van de contactlijst via de straal van de
fotocel verzonden waarbij de 2 systemen in één enkele inrichting geïnte-
greerd worden. Het zenderdeel op de bewegende vleugel wordt door bat-
terijen van stroom voorzien waardoor lelijke verbindingssystemen worden
vermeden; speciale circuits reduceren het stroomverbruik van de batterij
zodat er een levensduur van tot 15 jaar gegarandeerd kan worden (zie de
details van deze schatting in de aanwijzingen voor dit product).
Eén enkele inrichting FT210B in combinatie met een contactlijst (voorbeeld
TCB65) maakt het mogelijk het veiligheidsniveau van de "primaire contact-
lijst" te bereiken dat vereist wordt door de norm EN12453 voor elk "type
gebruik" en "type activering".
De fotosensor FT210B gecombineerd met "resistieve" (8,2 kΩ) contact-
lijsten, is beveiligd tegen een enkele fout (categorie 3 van EN 13849-1).
Hij beschikt over een speciaal circuit ter voorkoming van botsingen, dat
interferentie met andere detectoren vermijdt (ook als deze niet gesynchro-
niseerd zijn) en maakt het toevoegen van andere fotocellen mogelijk: bij-
voorbeeld, bij het passeren van zware voertuigen waar normaal gesproken
een tweede fotocel op een hoogte van 1 m van de grond wordt geplaatst.
l
Voor verdere informatie omtrent de manier van aansluiten
en adresseren gelieve de handleiding met aanwijzingen
voor FT210B te raadplegen
