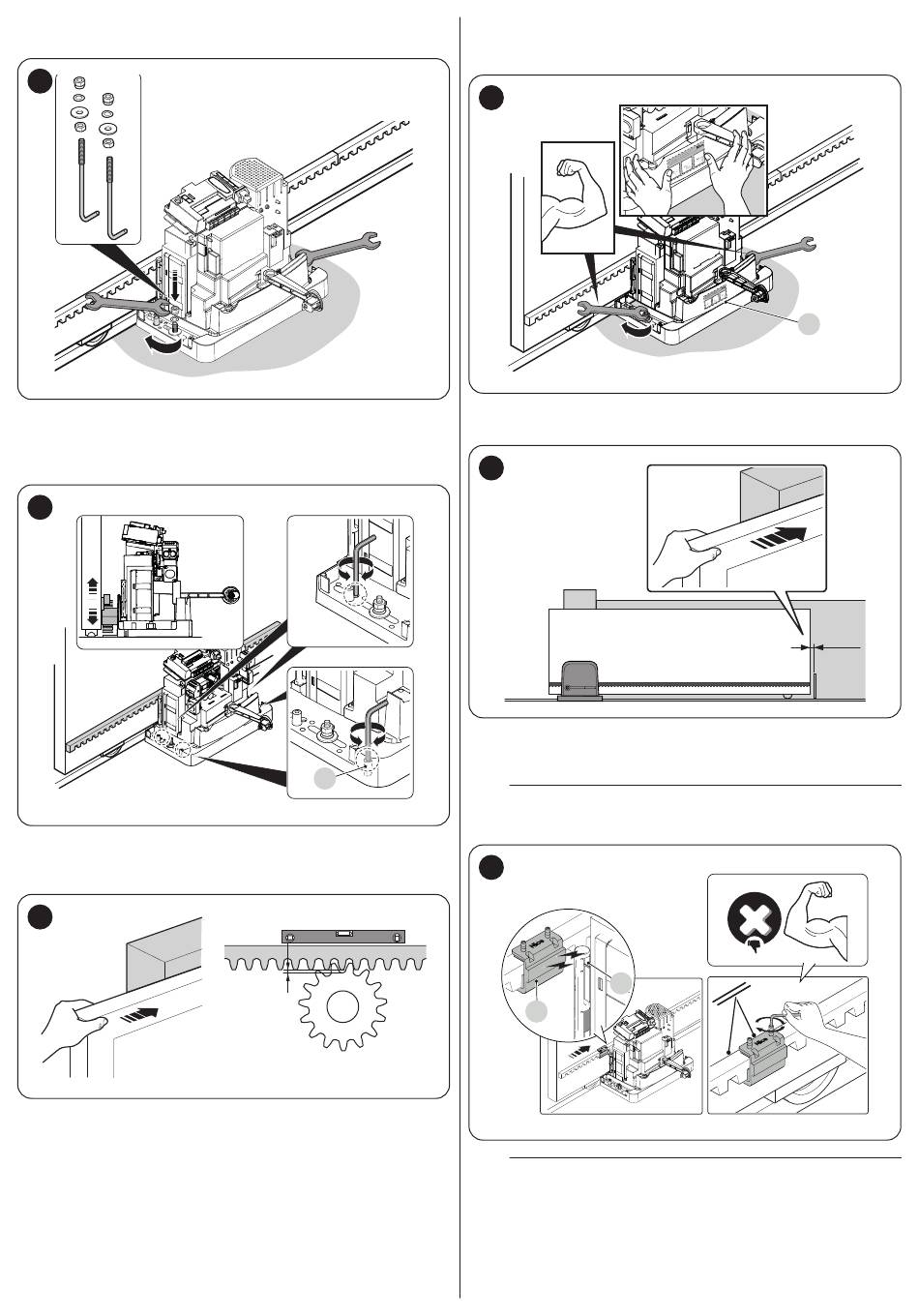

plaats de meegeleverde borgringen en moeren, en draai ze lichtjes
vast ("Afbeelding 15")
15
9
stel de hoogte van de reductiemotor af met de stelschroeven (H)
en plaats het tandwiel op circa 1 of 2 mm van de tandheugel om
te voorkomen dat het gewicht van de vleugel op de reductiemotor
rust ("Afbeelding 16")
16
10
Open en sluit de vleugel van de poort handmatig en controleer of
deze soepel loopt. Controleer ook of de tandheugel altijd uitgelijnd
is met het tandwiel ("Afbeelding 17")
17
12 – NEDERLANDS
H
2 mm
11
draai de moeren voor het bevestigen van de reductiemotor aan de
funderingsplaat krachtig aan en breng sticker (I) aan met de ont-
grendelingsinstructies ("Afbeelding 18")
18
12
open de vleugel van de poort handmatig, waarbij u 2/3 cm vanaf de
mechanische stop vrijlaat ("Afbeelding 19")
19
13
Bevestig de beugel voor de eindschakelaar (L) aan de tandheugel,
zo dicht mogelijk bij sensor (M) en zet hem vast met de juiste stel-
schroeven ("Afbeelding 20")
a
Oefen geen overmatige druk uit bij het bevestigen van de
beugel van de eindschakelaar.
20
M
L
a
De beugel van de eindschakelaar met magneet mag niet
op één lijn met de sensor liggen. In dat geval is het bereik
slecht en stopt de poort mogelijk niet goed.
I
2-3 cm
