SCHEMA EN BESCHRIJVING VAN DE AANSLUITINGEN

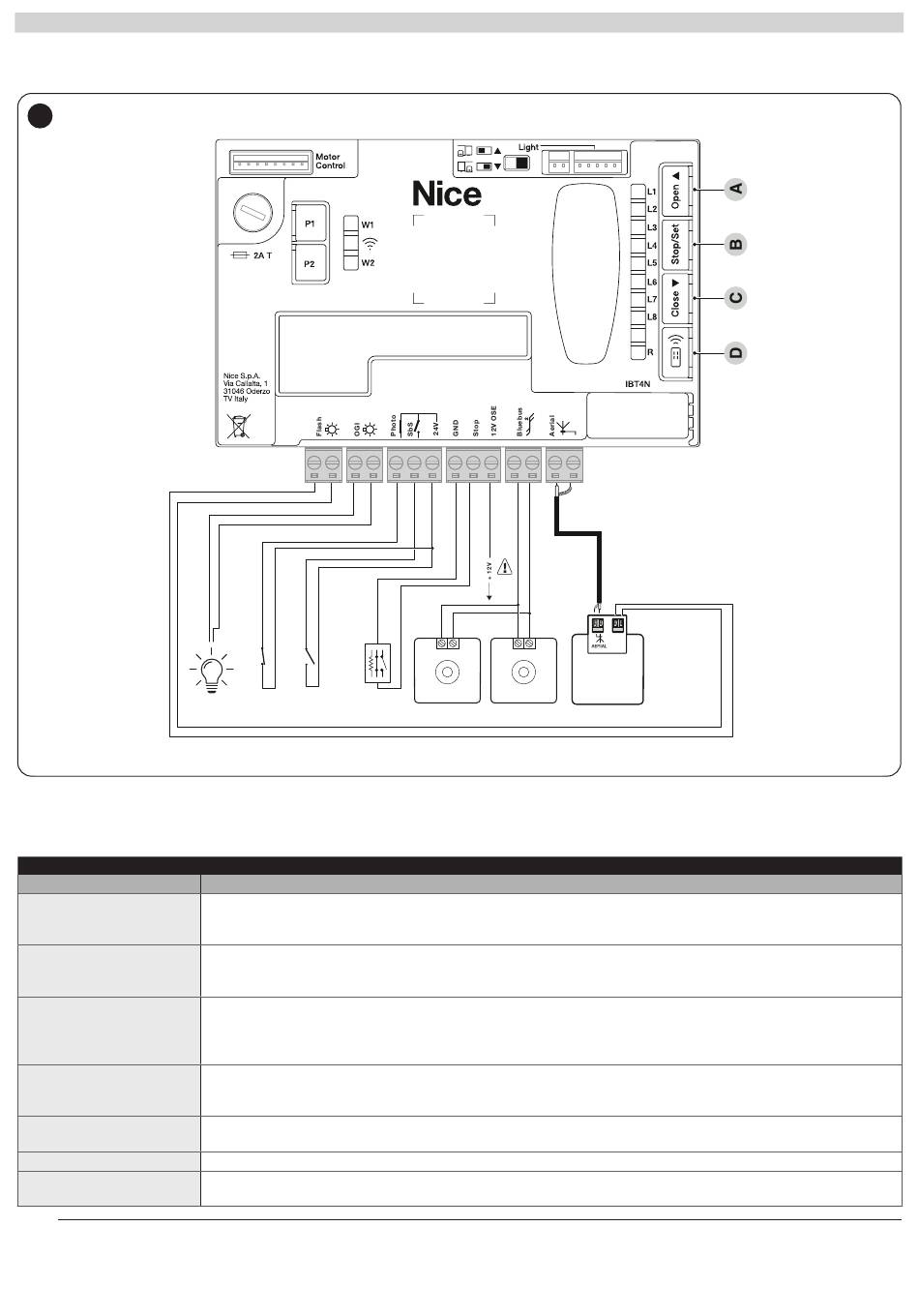

4 3 1 AANSLUITSCHEMA
33
4 3 2 BESCHRIJVING VAN DE AANSLUITINGEN
ELEKTRISCHE AANSLUITINGEN
Klemmen
FLASH
(out beperkt tot 10 W - 24 V)
OGI
(out beperkt tot 10 W - 24 V)
BLUEBUS
STOP
SbS
ANTENNA
a
Let op: 12 V is alleen te gebruiken voor de optische contactlijst (OSE) (max 15 mA)
16 – NEDERLANDS
NO
NO
NC
NC
8K2
SBS
STOP
OGI
Beschrijving
Deze uitgang is standaard geprogrammeerd voor de bediening van een knipperlicht. De uitgang kan geprogrammeerd
worden met alle compatibele interfaces (zie het hoofdstuk "PROGRAMMERING BESTURINGSEENHEID"). De
configuratiemodaliteiten voor de uitgang zijn opgesomd in "Tabel 42".
Deze uitgang is standaard geprogrammeerd voor de bediening van het lampje Poort open. De uitgang kan ook
geprogrammeerd worden met de toetsen van de besturingseenheid (zie het hoofdstuk "PROGRAMMERING
BESTURINGSEENHEID"). De configuratiemodaliteiten voor de uitgang zijn opgesomd in "Tabel 43".
Op deze klem kunnen compatibele inrichtingen worden aangesloten. Ze worden allemaal parallel aangesloten met slechts
twee draden waarlangs zowel de elektrische voeding als de communicatiesignalen lopen.
Meer informatie over BlueBUS vindt u in paragraaf "Adressering van de aangesloten inrichtingen met BlueBUS-
systeem".
Ingang voor inrichtingen die de beweging die bezig is blokkeren of eventueel stoppen. Door middel van de juiste
handelingen op de ingang moeten contacten van het type "Normaal gesloten", "Normaal open" of inrichtingen met een
constante weerstand of optische inrichtingen worden aangesloten (zie paragraaf "Ingang STOP").
Ingang voor inrichtingen die de beweging in de modus Stap-voor-Stap aansturen; er moeten contacten van het type
"Normaal open" worden aangesloten.
Ingang voor veiligheidsinrichtingen: hierop kunnen contacten van het type "Normaal Gesloten" worden aangesloten.
Ingang voor aansluiting van de antenne voor de radio-ontvanger; de antenne is ingebouwd in het knipperlicht, het is ook
mogelijk om een externe antenne te gebruiken.
+
-
*
Bluebus
Bluebus
RX
TX
FLASH
Tabel 5
