Nice Robus RBS400 Instructies pagina 50

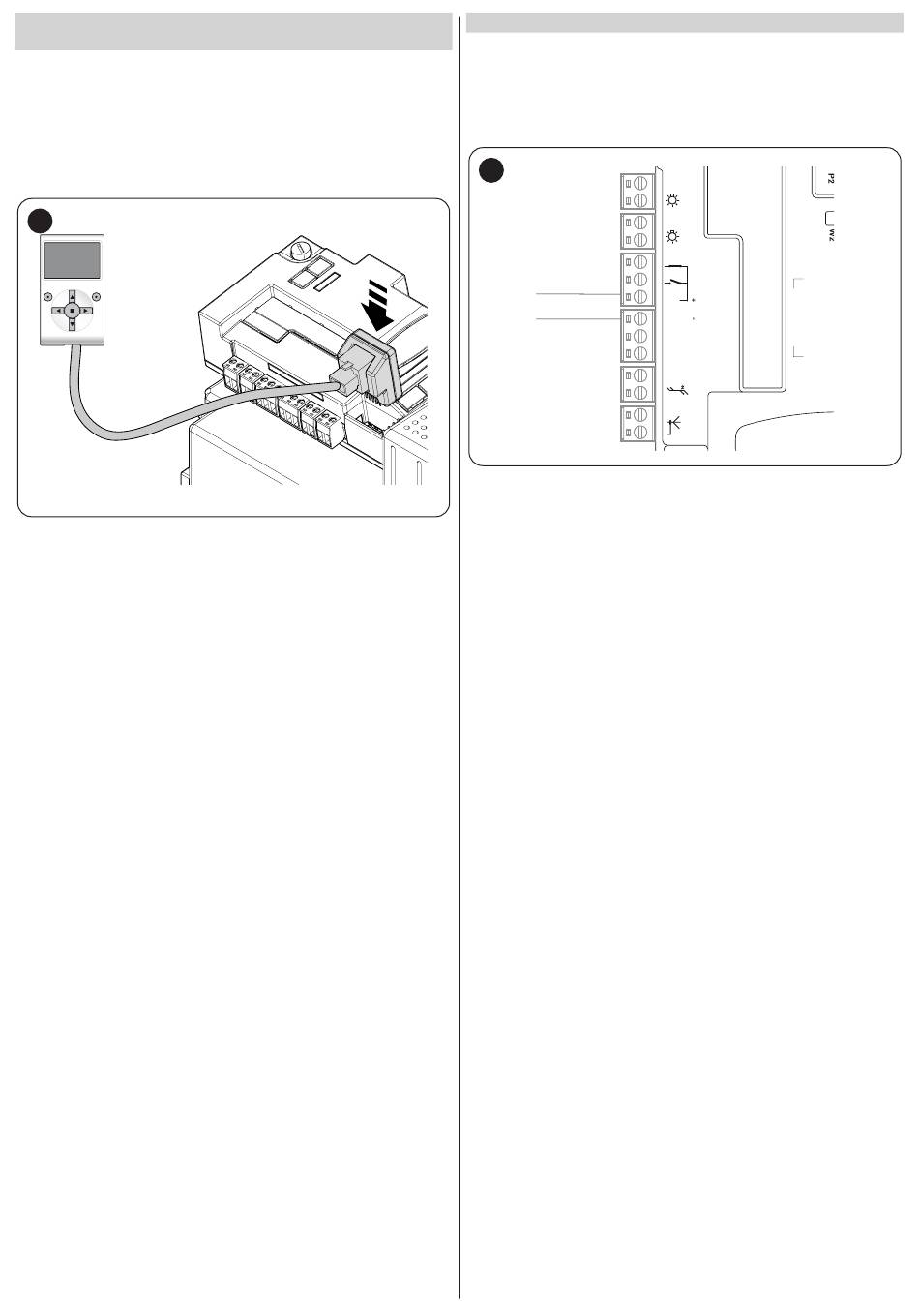

10 3 AANSLUITING VAN DE OVIEW-
PROGRAMMEEREENHEID
Op de besturingseenheid is een BusT4-connector aanwezig, waarop de
"Oview"-programmeereenheid kan worden aangesloten door middel van
de IBT4N-interface; met deze eenheid kunnen installatie, onderhoud en
diagnostiek van de volledige automatisering in zijn geheel snel beheerd
worden.
Om toegang te krijgen tot de connector, moet u te werk gaan zoals weer-
gegeven op de afbeelding en de connector op het daarvoor bestemde
punt aansluiten.
72
De Oview kan op meerdere besturingseenheden tegelijk worden aan-
gesloten (max. 16 zonder bijzondere voorzorgsmaatregelen) en kan ook
tijdens de normale werking van de automatisering op de eenheid aange-
sloten blijven. In dat geval kan de Oview worden gebruikt om de instruc-
ties rechtstreeks naar de besturingseenheid te sturen via het specifieke
"gebruikers"-menu.
50 – NEDERLANDS
10 4 AANSLUITING VAN ANDERE INRICHTINGEN
Indien het vereist is om externe inrichtingen te voorzien van stroom, bij-
voorbeeld een lezer voor transponderkaarten of de verlichting van de sleu-
telschakelaar, kan de voeding verkregen worden zoals aangegeven in de
afbeelding.
De voedingsspanning is 24V c -30% ÷ +50% met een maximale be-
schikbare stroom van 100mA.
73
24 V (+)
GND
Flash
OGI
SbS
24V
GND
Stop
12V OSE
Bluebus
Aerial
