2,5-inch vaste schijf met houder
3
pinnen (twee aan elke kant)
b. Installeer de vaste schijf en behuizing in het chassis (zie
3. Als u een 2,5-inch station installeert:
a. Verwijder de vaste schijf en de behuizing, indien nodig (zie

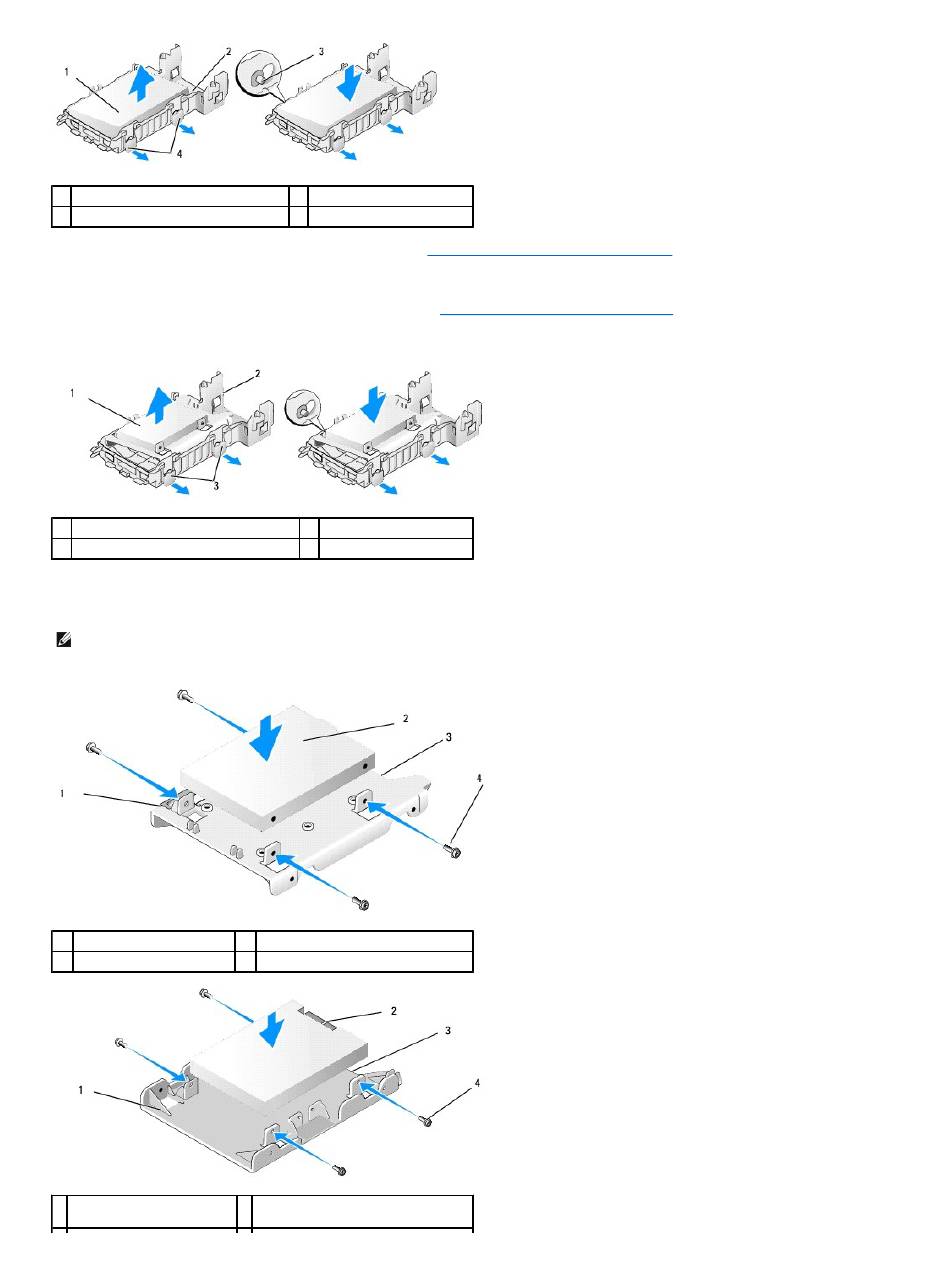

b. Verwijder de stationshouder van de 2,5-inch vaste schijf uit de behuizing door de ontgrendelingslipjes iets naar buiten te drukken om de houder
vrij te geven.
1
2,5-inch vaste schijf met houder
3
ontgrendelingslipjes (2)
c. Plaats de nieuwe vaste schijf op de houder. Plaats vaste schijf zodanig dat de kant van de schijf met het naamplaatje richting de systeemkaart
wijst, de schroefgaten zijn uitgelijnd met de gaten in de locatorlipjes en de connectoruiteinden van de stations richting de kabeluitsparing van de
houder wijzen.
OPMERKING:
Wanneer u vaste schijven monteert op een 2,5-inch vaste-schijfhouder, moet de primaire vaste schijf op de platte kant van de houder
worden gemonteerd met het naamplaatje van de houder af en de secundaire vaste schijf op de U-vormige kant met het naamplaatje richting de houder.
In beide configuraties moet het connectoruiteinde van de vaste schijven richting de kabeluitsparing wijzen.
1
2,5-inch vaste schijf
3
kabeluitsparing
1 2,5-inch vaste-schijfhouder,
U-vormige kant omhoog
2
vaste-schijfbehuizing
4
ontgrendelingslipjes (2)
2
vaste-schijfbehuizing
2
2,5-inch vaste-schijfhouder
4
schroeven (4)
2 2,5-inch vaste schijf, connectoruiteinde
De vaste schijf en de behuizing
terugplaatsen).
De vaste schijf en de behuizing
verwijderen).
