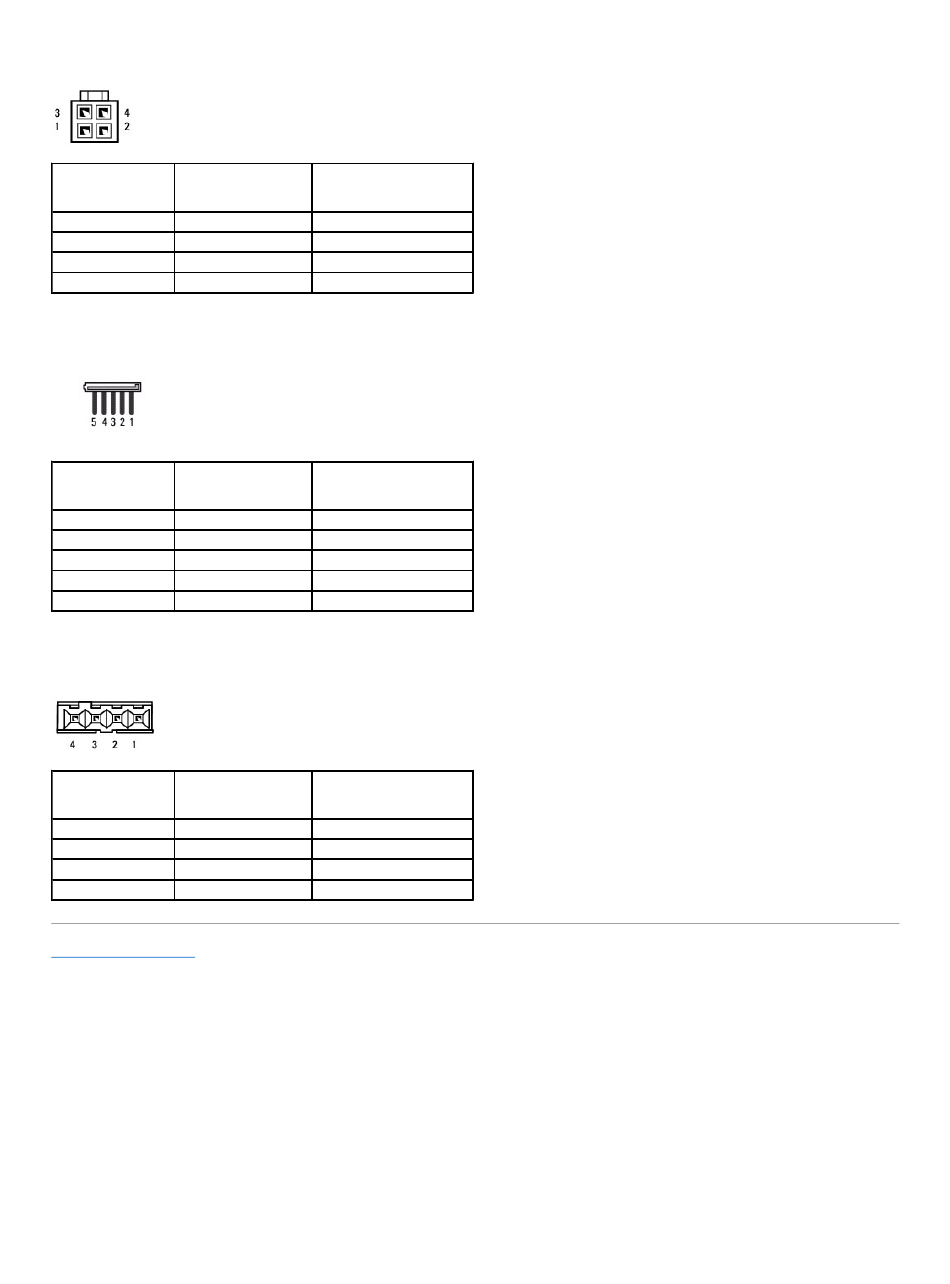

DC-voedingsaansluiting P2
Pinnummer
Signaalnaam
1
GND
2
GND
3
+12 VADC
4
+12 VADC
Gelijkstroomconnectoren P3, P5, P8 en P9
Pinnummer
Signaalnaam
1
+3,3 VDC
2
GND
3
+5 VDC
4
GND
5
+12 VBDC
DC-voedingsaansluiting P7
Pinnummer
Signaalnaam
1
+5 VDC
2
GND
3
GND
4
+12 VDC
Terug naar inhoudsopgave
Draad 18-AWG
Zwart
Zwart
Geel
Geel
Draad 18-AWG
Oranje
Zwart
Rood
Zwart
Wit
Draad 22-AWG
Rood
Zwart
Zwart
Geel
