b. Sluit de netwerkkabel aan op de ingebouwde netwerkconnector het achterpaneel van de computer.
Draadloze interne kaart - Installatie
De draadloze interne kaart is een optioneel apparaat.

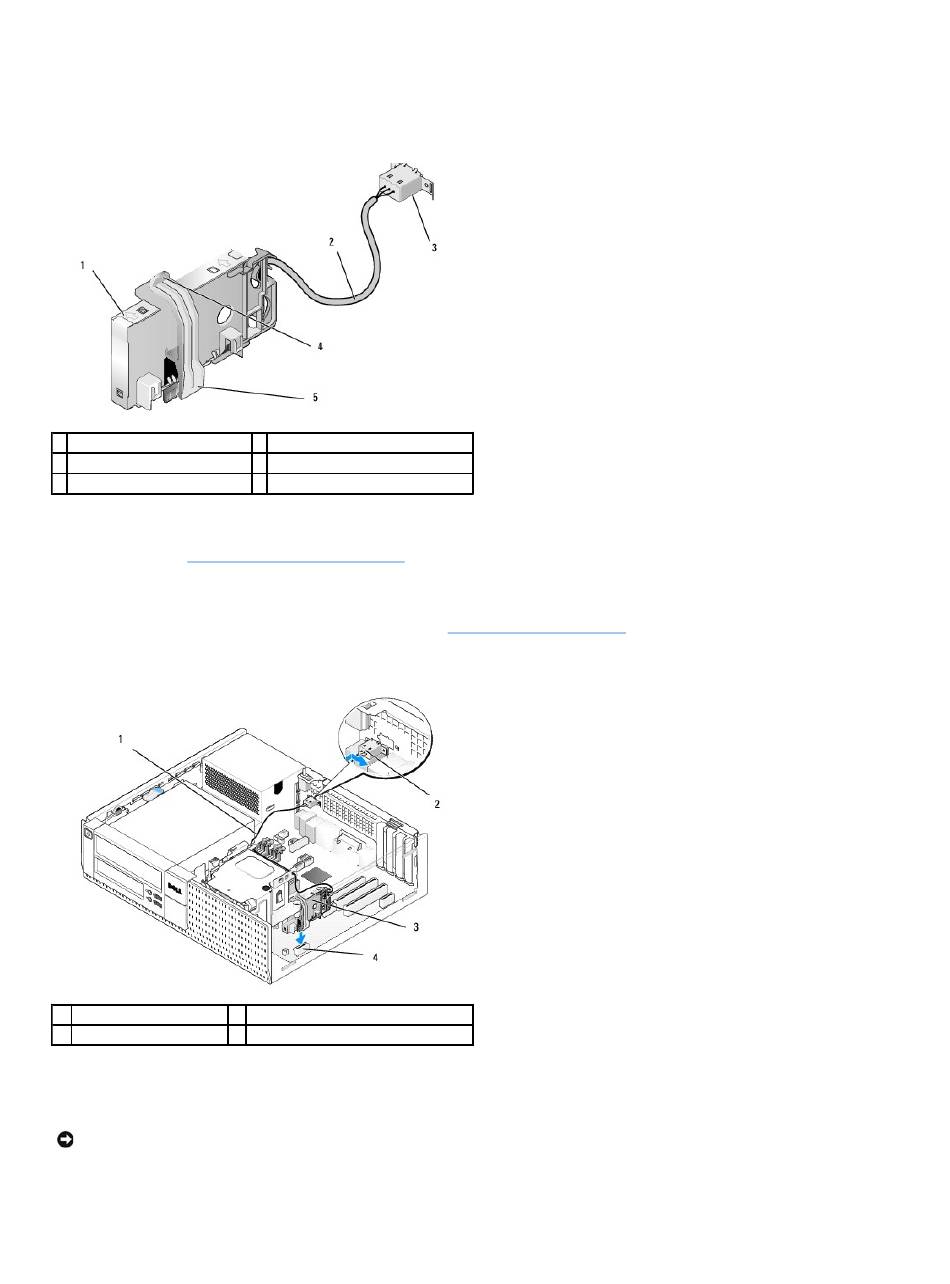

1 draadloze kaart
3 externe Wi-Fi-antenneconnector
5 kaartvergrendeling
U installeert de kaart als volgt:
1. Voer de procedure
Voordat u aan de computer gaat werken
2. Indien geïnstalleerd, verwijdert u de vuldop op de opening in het achterpaneel voor de externe Wi-Fi-antenneconnector.
3. Zoek de connector van de draadloze kaart op de systeemkaart (zie
4. Plaats de connector van de draadloze kaart direct boven de systeemkaartconnector, waarbij de kabelrand van de kaart richting de achterkant van het
chassis wijst.
1
kabel draadloze kaart
3
draadloze kaart
5. Steek de connector van de draadloze kaart in de systeemkaartconnector totdat de kaartvergrendeling de metalen lus aan de zijkant van het chassis
pakt en de kaart stevig op zijn plaats houdt.
KENNISGEVING:
Zorg ervoor dat u de kabel van de draadloze kaart niet scherp afbuigt wanneer u deze door het chassis steekt. Hierdoor kan het
signaal verslechteren.
6. Leid de kabel van de draadloze kaart door de kabelgeleiders boven op de warmteafleiding, langs de kabelbundel van de voorpaneelbedrading. Bevestig
de overtollige kabel aan de kant van de warmteafleiding dicht bij de achterkant van het voorpaneel.
2 kabel draadloze kaart naar antenne
4 kaartontgrendeling
uit.
2
externe Wi-Fi-antenneconnector
4
connector draadloze kaart
Onderdelen van de
systeemkaart).
