22
+5 VDC
23
+5 VDC
24
GND
*Gebruik 22-AWG-draad in plaats van 18-AWG-draad.

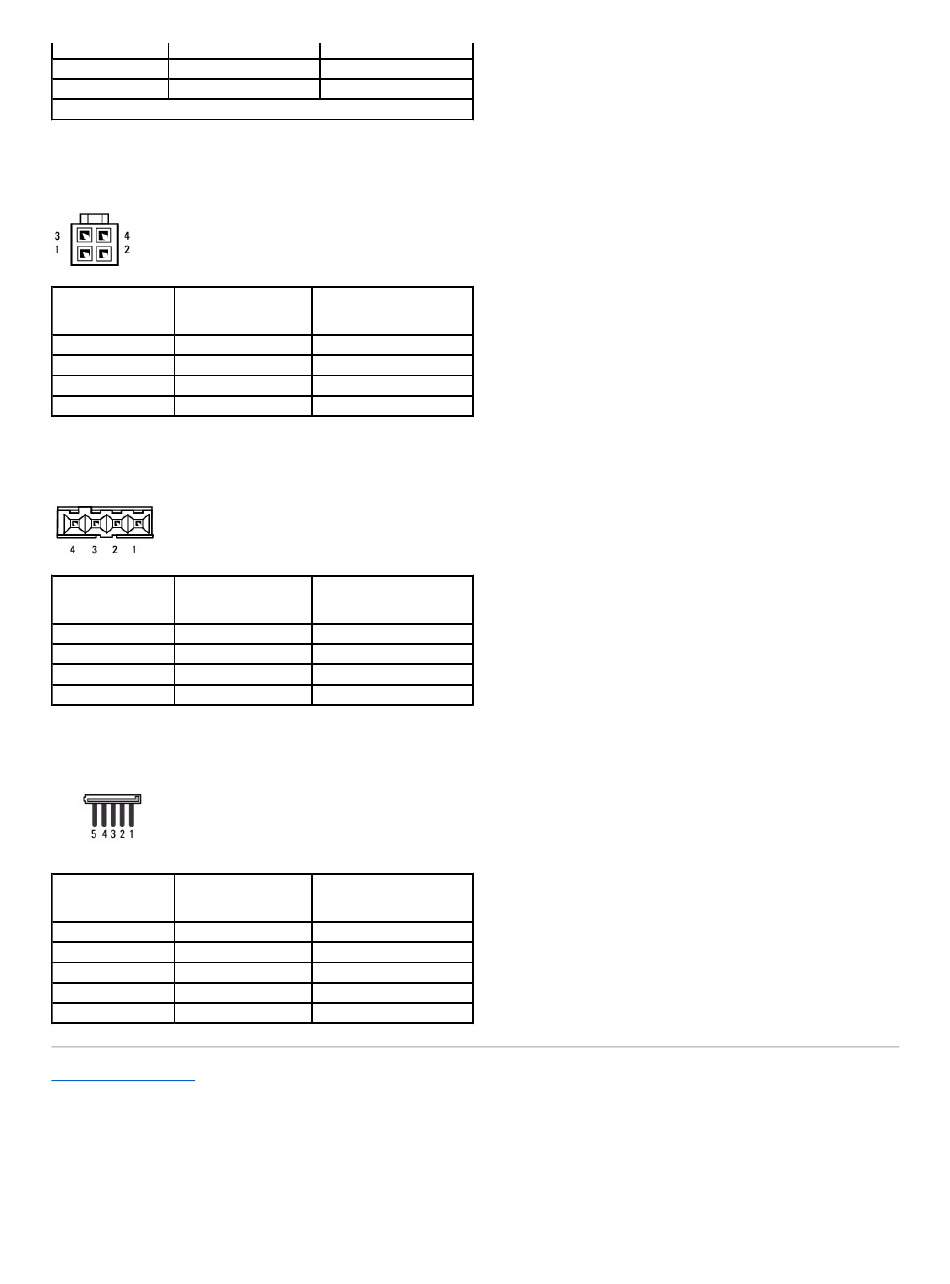

DC-voedingsaansluiting P2
Pinnummer
Signaalnaam
1
GND
2
GND
3
+12 VDC
4
+12 VDC
DC-voedingsaansluiting P4
Pinnummer
Signaalnaam
1
+5 VDC
2
GND
3
GND
4
+12 VDC
Gelijkstroomconnector P5 en P6
Pinnummer
Signaalnaam
1
+3,3 VDC
2
GND
3
+5 VDC
4
GND
5
+12 VDC
Terug naar inhoudsopgave
Rood
Rood
Zwart
Draad 18-AWG
Zwart
Zwart
Geel
Geel
Draad 22-AWG
Rood
Zwart
Zwart
Geel
Draad 18-AWG
Oranje
Zwart
Rood
Zwart
Geel
