Onderhoudshandleiding van Dell™ Optiplex™ 960 Mini Tower/Desktop/Small Form Factor
Onderdelen van de systeemkaart

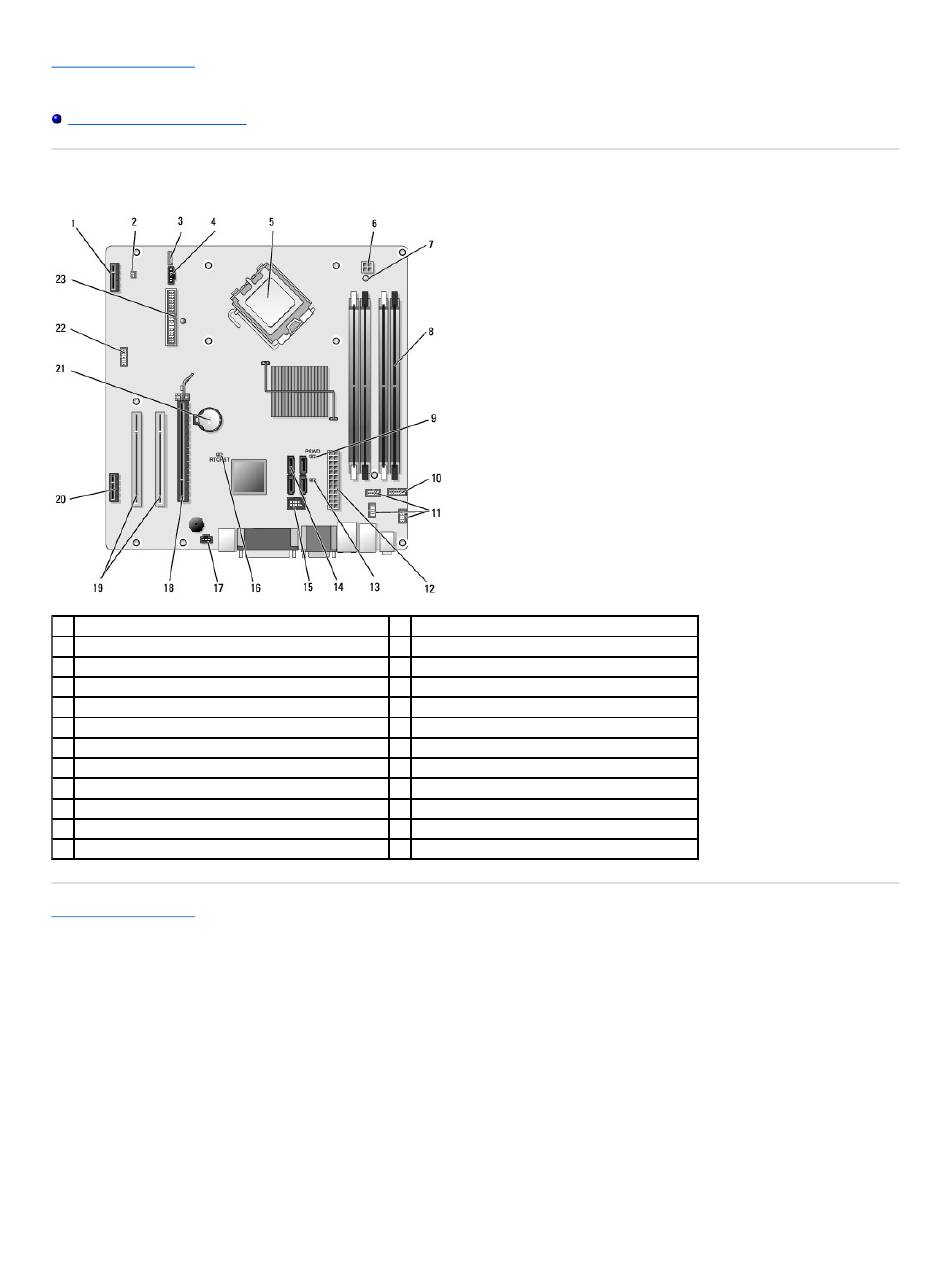

Onderdelen van de systeemkaart
1
connector voor optionele draadloze kaart (PCIE_WLS1)
3
connector voor optionele interne luidspreker (INT_SPKR1) 4
5
processorverbinding (CPU)
7
extra aan/uit-LED (AUX_POWER)
9
pinnen voor opnieuw instellen wachtwoord (PSWD)
11 connectoren I/O-eenheid (3)
13 jumper servicemodus (SERVICEMODE)
15 interne USB-connector voor FlexBay
17 intrusieschakelaarconnector (INTRUDER)
19 PCI-connector (SLOT2, SLOT3)
21 RTC-batterijsocket
23 disketteconnector (DSKT2)
Terug naar inhoudsopgave
2
connector thermische sensor (THRML1)
connector processorventilator (FAN_CPU1)
6
voedingsconnector processor (12VPOWER)
8
connectoren geheugenmodules (4)
10 connector systeemstatus-LED's op het paneel
12 voedingsconnector (POWER)
14 connectoren SATA-station (4)
16 pinnen voor opnieuw instellen van BIOS/RTC-jumper
18 PCIe x16-connector (SLOT1)
20 PCIe x1-connector (SLOT4)
22 connector tweede seriële poort
