Onderhoudshandleiding van Dell™ Optiplex™ 960 Mini Tower/Desktop/Small Form Factor

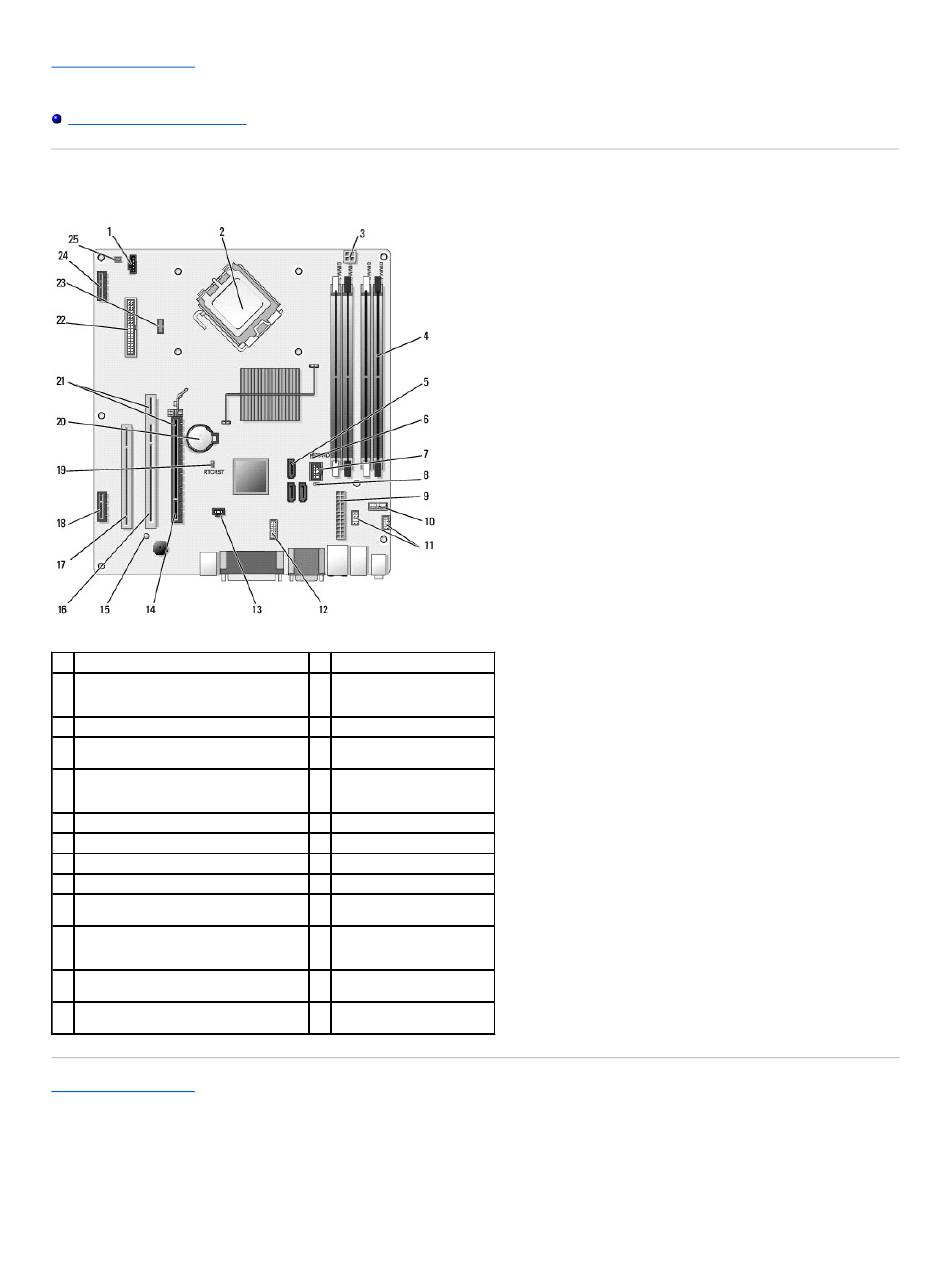

Onderdelen van de systeemkaart
Onderdelen van de systeemkaart
1
connector processorventilator (FAN_CPU)
3
voedingsconnector processor
(12VPOWER)
5
connectoren SATA-schijf (3)
7
interne USB-aansluiting (FLEX_USB)
9
voedingsconnector (POWER)
11 connectoren I/O-eenheid (2)
13 intrusieschakelaarconnector (INTRUDER)
15 extra aan/uit-LED (AUX_POWER)
17 PCI-connector (SLOT3)
19 pinnen voor opnieuw instellen van
BIOS/RTC-jumper
21 connectoren vormen een riserinterface
(maakt gebruik van PCIe-connector/SLOT1
en PCI-connector/SLOT2)
23 connector voor optionele interne
luidspreker (INT_SPKR1)
25 connector van thermische sensor op het
voorpaneel
Terug naar inhoudsopgave
2
processorverbinding (CPU)
4
connectoren
geheugenmodules (DIMM_1,
DIMM_2, DIMM_3, DIMM_4)
6
wachtwoordjumper (PSWD)
8
jumper servicemodus
(SERVICE_MODE)
10 connector systeemstatus-
LED's op het paneel
(FRONTPANEL)
12 interne seriële connector
14 PCIe x16-connector (SLOT1)
16 PCI-connector (SLOT2)
18 PCIe x1-connector (SLOT4)
20 RTC-batterijsocket (BATTERY)
22 disketteconnector (DSKT2)
24 connector voor optionele
draadloze kaart
