Montagehandleiding
6.8.3
Montage van de transmissie
HC025B, HC040B:
Steek het eerste deel van de transmissie-adapterplaat (AG-A) vlak in (zie Afb. 6.94). Let op
de plaats van het gat voor de klemschroef van de klemnaaf.
Draai de 4 schroeven vast. Voor aanhaalmomenten van de schroeven zie Tabel 6.32.
Steek het tweede deel van de transmissie-adapterplaat (AG-B) op het eerste deel (AG-A) (zie
Afb. 6.94).
Draai de 4 schroeven vast. Voor aanhaalmomenten van de schroeven zie Tabel 6.32.

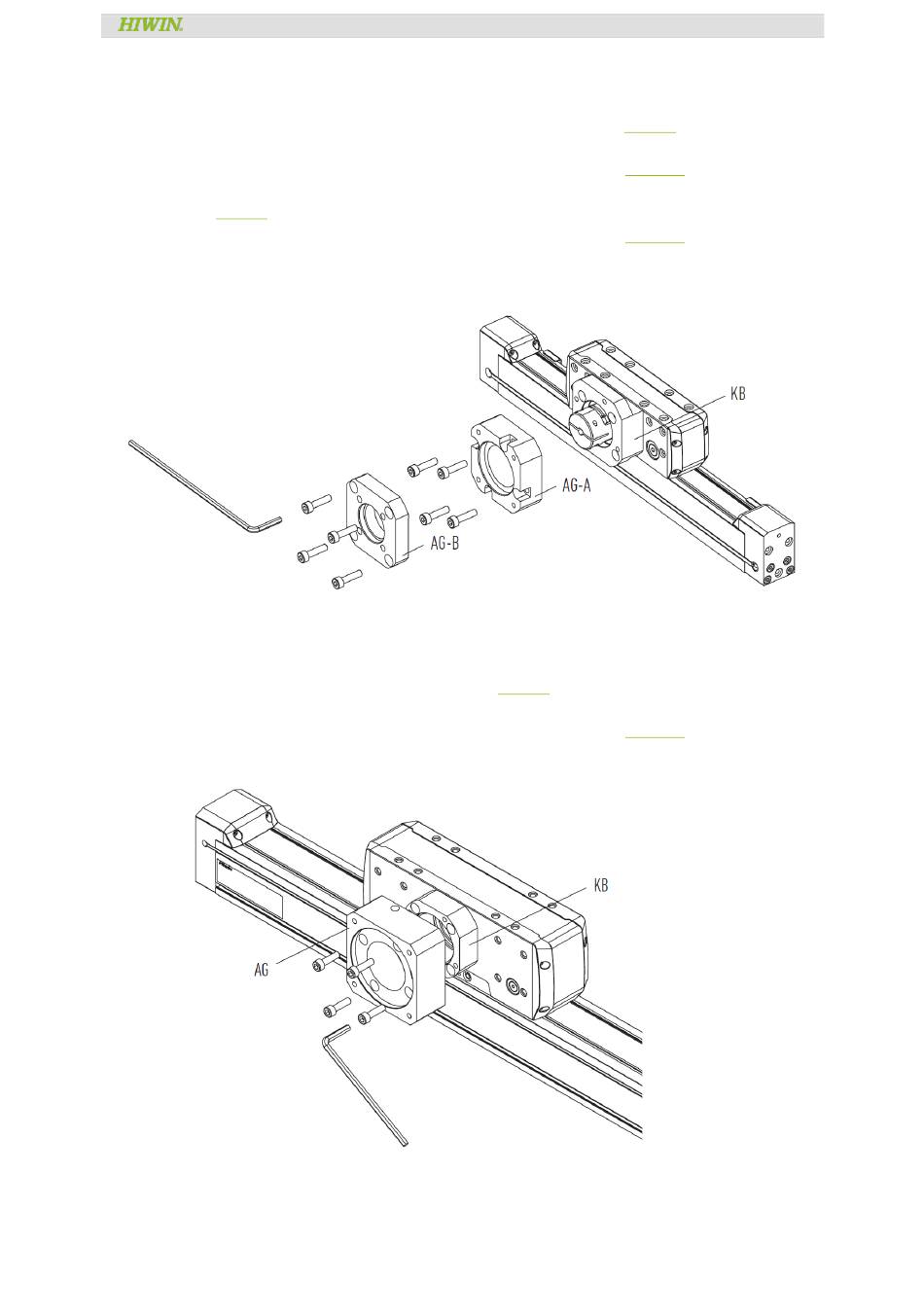

Afb. 6.94: Montage van de tweedelige transmissie-adapterplaat AG-A en AG-B - HC025B,
HC040B
6.8.4
Montage van de transmissie
HC060B, HC080B, HC100B:
Steek de transmissie-adapterplaat AG vlak op (zie Afb. 6.95) en let daarbij op de positie van
het gat voor de klemschroef van de klemnaaf.
Draai de 4 schroeven vast. Voor aanhaalmomenten van de schroeven zie Tabel 6.32.
Afb. 6.95: Montage van de transmissie-adapterplaat AG - HC060B, HC080B, HC100B
HM-B, HT-B, HC-B, HD, HS
HMB_HTB_HCB_HD_HS-01-6-NL-2306-MA
Montage en aansluiting
pag. 100 van 192
