Montagehandleiding

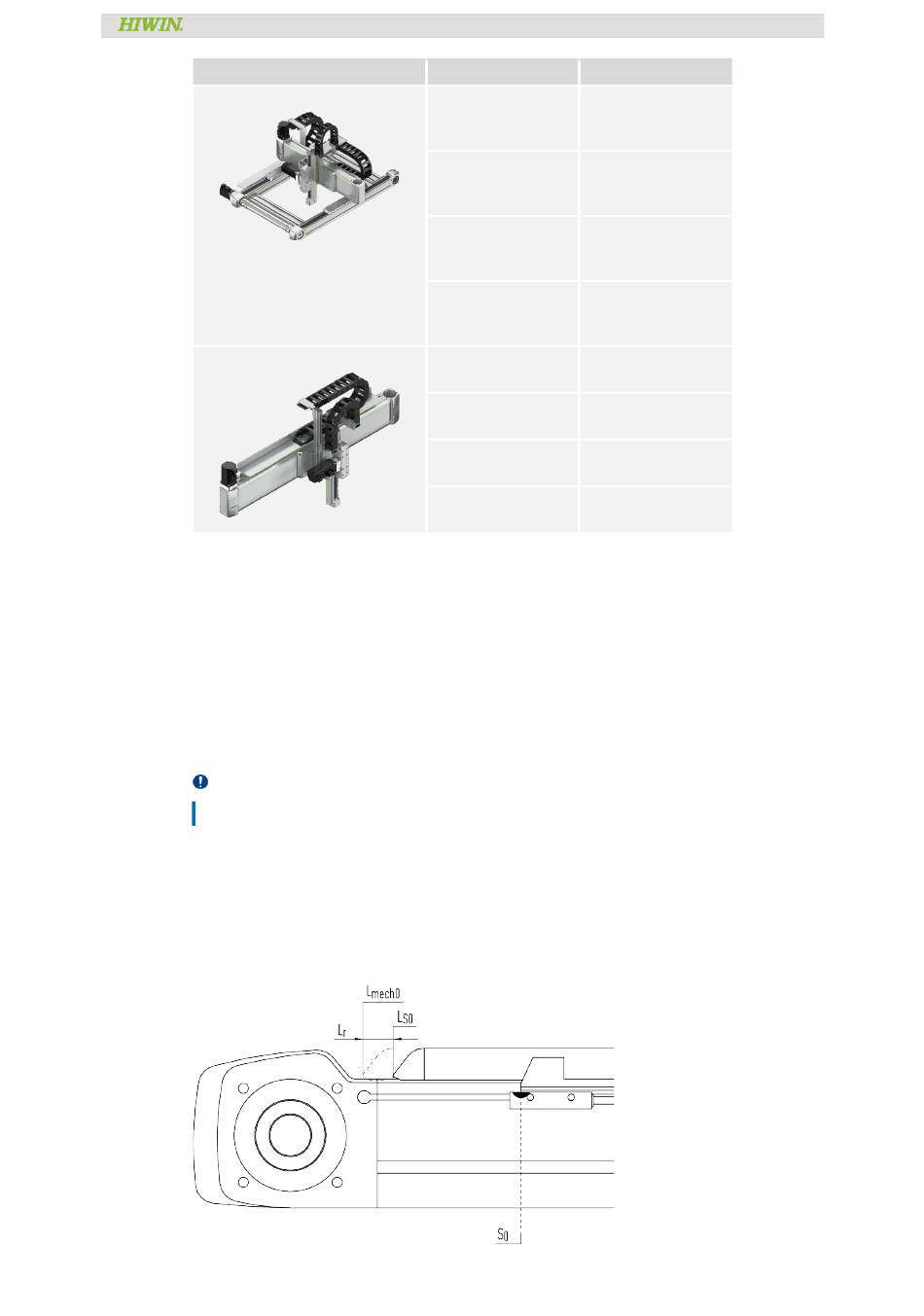

Uitvoering
Drie-assig systeem
Lijnportaal
1)
Grotere slaglengtes op aanvraag
Houd er rekening mee dat de maximaal mogelijke slag wordt verminderd bij de volgende opties:
Langere sleden (sledetype M en L)
Tweede slede
Ontwerp met afdekband (wegens de vereiste bandgeleiders)
Uitvoering met energieketting
4.1.1
Reserveslag
Let op! Mogelijke beschadiging van de lineaire as!
De mechanische eindpositie mag tijdens bedrijf niet worden benaderd!
De reserveslag L
komt overeen met de afstand die extra aan beide zijden van de eindposities
r
(slag 0, slag max.) kan worden afgelegd, voordat de slede de mechanische eindpositie
(mechanisch 0) bij de ingebouwde aanslagbuffers bereikt. De reserveslag voor elke asgrootte
vindt u in de catalogus "Lineaire assen en assystemen HX".
Afb. 4.1: Illustratie van de reserveslag aan de hand van het voorbeeld van een lineaire module
HM-B
HM-B, HT-B, HC-B, HD, HS
Opties van de lineaire assen en lineaire-assystemen
As
HS31-D-T-C
HS32-D-T-C
HS33-D-T-C
HS34-D-T-C
HSL1-T-C
HSL2-T-C
HSL3-T-C
HSL4-T-C
HMB_HTB_HCB_HD_HS-01-6-NL-2306-MA
Maximale slag [mm]
X:
3.000
Y:
1.300
Z:
300
X:
5.000
Y:
1.650
Z:
500
X:
5.000
Y:
1.550
Z:
800
X:
5.000
Y:
1.400
Z:
1.200
X:
5.000
Y:
300
X:
5.000
Y:
500
X:
5.000
Y:
800
X:
5.000
Y:
1.200
pag. 33 van 192
