Montagehandleiding
Beveilig de transmissie tegen een val.
Plaats de transmissie plat op de transmissie-adapterplaat AG (zie Afb. 6.60).
Zet de transmissie vast met 4 schroeven volgens de instructies van de fabrikant.

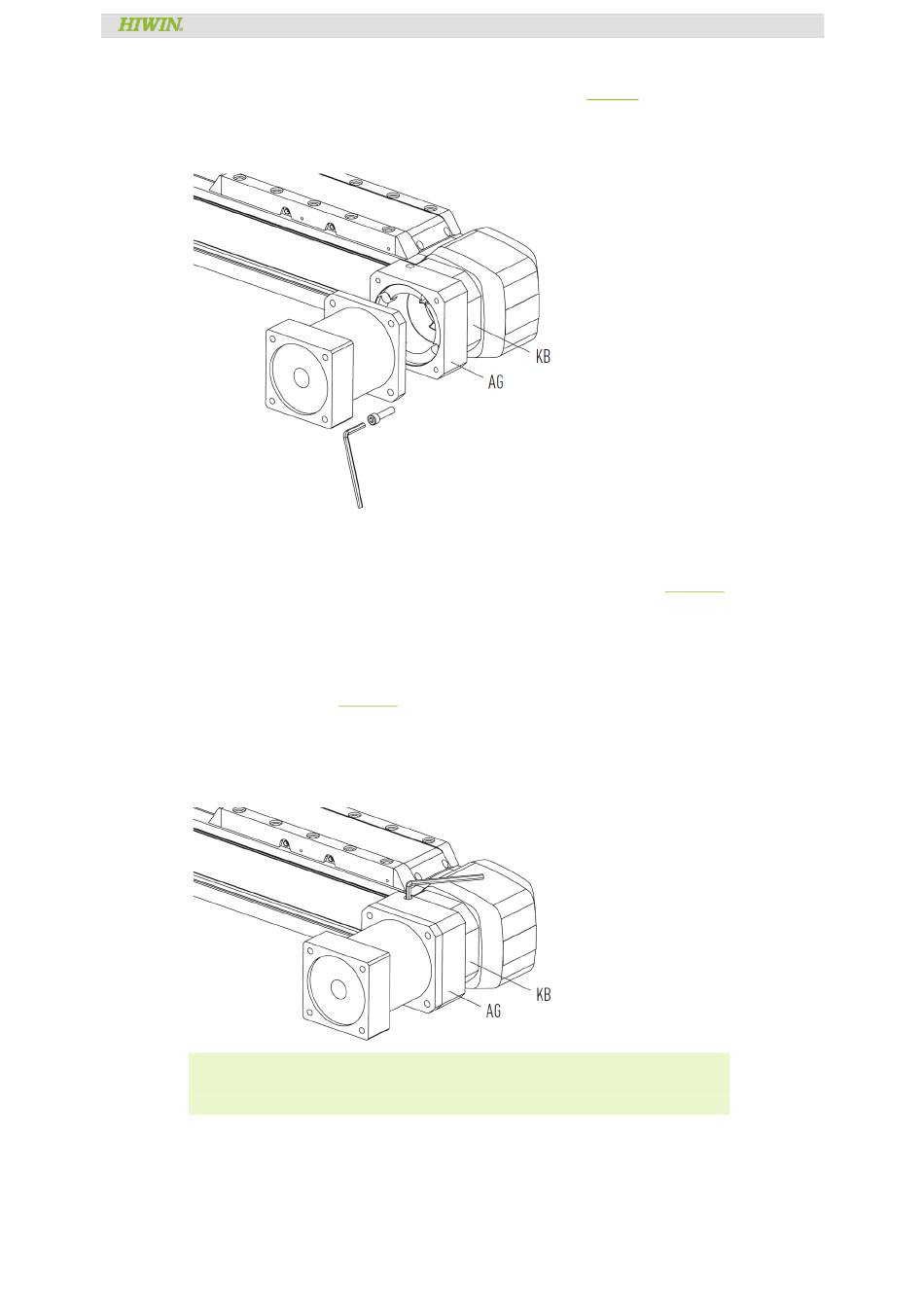

Afb. 6.60: Vastschroeven van de transmissie op de lineaire as
Verwijder de afdichtplug in de boring van de transmissie-adapterplaat AG.
Variant 1:
Draai de bout van de klemnaaf door de boring met het aanhaalmoment conform Tabel 6.11
vast.
Variant 2:
Draai beide schroeven van de klemnaaf één voor één vast via het gat. Plaats eerst de
schroef aan de 1e zijde aan, draai vervolgens de schroef aan de 2e zijde en vervolgens aan
de 1e zijde met het in Tabel 6.11 aangegeven aanhaalmoment vast.
Sluit het gat weer met de afdichtplug.
De transmissie is gemonteerd.
Afb. 6.61: Vastdraaien van de klemnaaf op de transmissieas
Opmerking:
Wanneer de motor aan een transmissie wordt gemonteerd, is de handleiding van de gebruikte
transmissie vereist.
HM-B, HT-B, HC-B, HD, HS
HMB_HTB_HCB_HD_HS-01-6-NL-2306-MA
Montage en aansluiting
pag. 83 van 192
