Montagehandleiding
6.12 Elektrische aansluiting
Gevaar! Gevaar door elektrische spanning!
Er bestaat een risico op elektrische schokken als de motor niet correct is geaard.
Zorg ervoor dat de lineaire assen/lineaire-assystemen correct geaard zijn via PE-rail in de
schakelkast alvorens de elektrische voeding aan te sluiten!
Gevaar! Gevaar door elektrische spanning!
Elektrische stromen kunnen zelfs stromen als de motor niet beweegt.
Zorg ervoor dat de lineaire assen/lineaire-assystemen spanningsloos zijn voordat u de
elektrische aansluitingen van de motoren loskoppelt!
Wacht na het loskoppelen van de aandrijfversterker van de voedingsspanning minimaal 5
minuten voordat u onder spanning staande delen aanraakt of verbindingen losmaakt!
Meet voor de zekerheid de spanning in de tussenkring van de aandrijfversterker. Wacht tot
deze onder 40 V gezakt is!
Werkzaamheden aan elektrische installaties alleen door gekwalificeerd personeel laten
uitvoeren!
6.12.1
Aansluiting eindschakelaar
De pinbezetting van de eindschakelaarstekker voor variant A en B (zie bestelcodes: Lineaire
modules HM-B pagina 13, Lineaire tafels HT-B pagina 16, Omega aandrijving HC-B pagina 19,
Dubbelassige HD pagina 21, Twee-assige systemen HS2 pagina 24, Drie-assige systemen HS3
pagina 27, Lijnportalen HSL-pagina 29) is te vinden op Afb. 6.107. Bij variant C en D met open
kabeleinde sluit u de aders aan volgens Afb. 6.106.

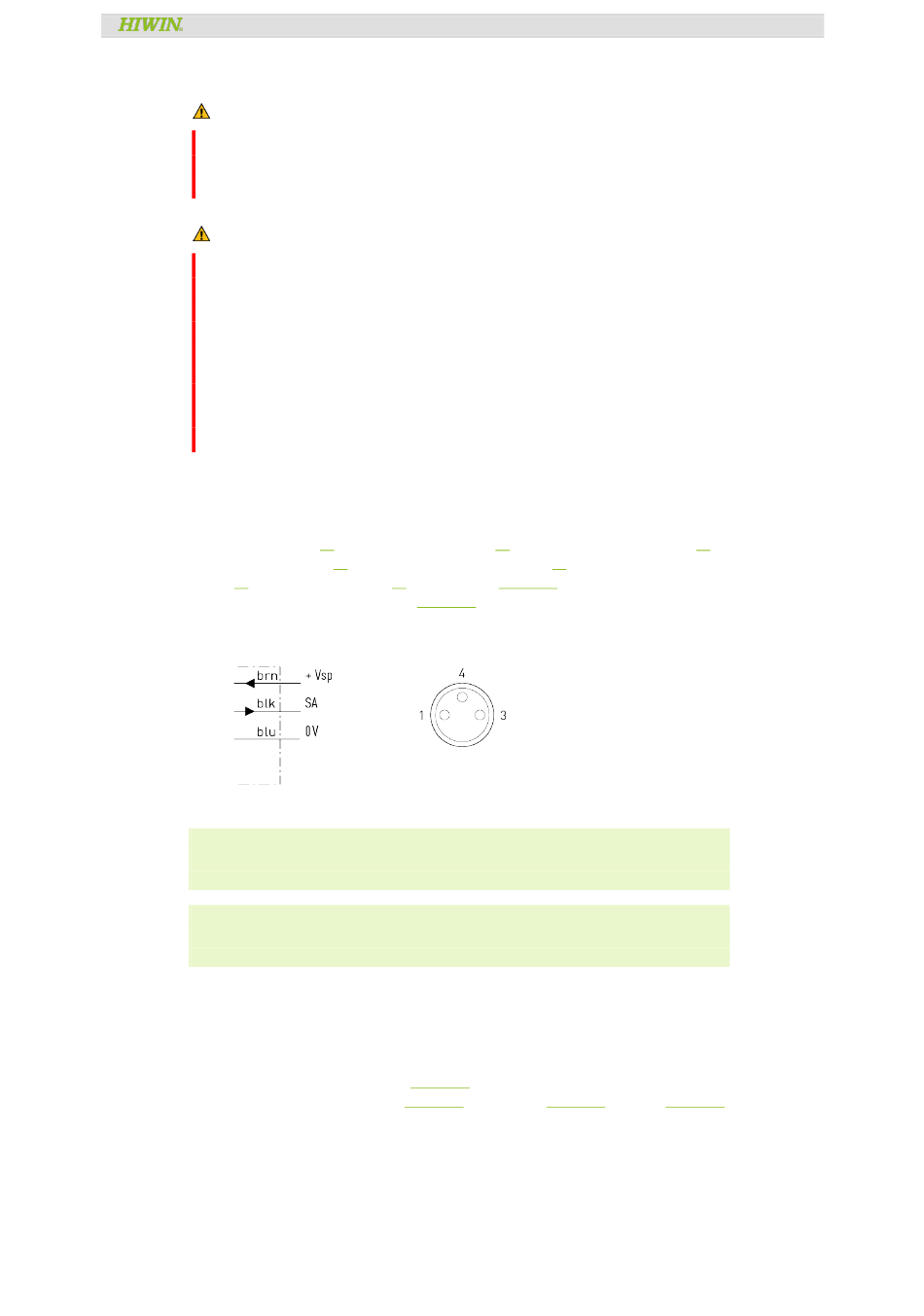

Afb. 6.106: Bedradingsschema
SA Schakeluitgang
Opmerking:
Aangezien de sensor met een lage spanning werkt, vormt hij op zichzelf gewoonlijk geen risico
op verwondingen of de dood.
Opmerking:
Gebruik de sensor niet met een andere spanning dan de aangegeven spanning, anders kan hij
vernield worden!
6.12.2
Aansluiting van extern wegmeetsysteem voor HM-B, HT-B en HC-B
Het HIWIN-MAGIC wegmeetsysteem wordt in de fabriek gemonteerd aan de zijkant van de slede
van de as. De kabellengte is 5 m. Met open kabeleinde.
Als de leeskop is aangesloten volgens Tabel 6.37, resulteert de telrichting (met de leeskop in
beweging) volgens de definities in de Afb. 6.108 (HM-B, HT-B), Afb. 6.109 (HC-B) en Afb. 6.110.
Indien een positieve telrichting in tegengestelde richting gewenst is, moet "A" verwisseld
¯
worden met "B" en "Ā" met "B
" bij de aansluiting op de analyse-elektronica.
HM-B, HT-B, HC-B, HD, HS
Afb. 6.107: Pinbezetting: Eindschakelaarstekker
Pinbezetting:
1: Bruin brn (+ Vsp)
3: Blauw blu (0 V)
4: Zwart blk (schakeluitgang)
HMB_HTB_HCB_HD_HS-01-6-NL-2306-MA
Montage en aansluiting
pag. 107 van 192
