Montagehandleiding
7.5
Vervanging van de afdekbandgeleider - HT-B
Bij langere HT-B lineaire tafels wordt de afdekband door een extra afdekbandgeleider geleid om
ervoor te zorgen dat de afdekband zich in het midden van de as wordt bevindt. De
afdekbandgeleider is in de slede geïntegreerd en bestaat uit een rolhouder en een kogellager
waarop de afdekband zijwaarts afrolt.
De kogellagers van de afdekbandgeleiders moeten regelmatig op hun loopeigenschappen
worden gecontroleerd (loopvermogen ca. 20.000 km). Vervang, indien nodig, de volledige
afdekbandgeleiding aan beide zijden.
Draai de bevestigingsschroeven aan beide zijden van de afdekbandgeleiding los.
Trek de afdekbandgeleiders zijwaarts uit de slede (zie Afb. 7.19).
Verwijder eventueel vuil uit de zitting van de afdekbandgeleiders in de slede.
Plaats de nieuwe afdekbandgeleiders aan beide zijden in de slede.
Draai de bevestigingsschroeven vast met 1,0 Nm (HT100B) of 3,0 Nm (HT150B, HT200B,
HT250B).
Controleer of de afdekband in het midden van het asprofiel zit wanneer de slede wordt
verplaatst en lijn de afdekband indien nodig in het midden uit door de bandklemming los te
maken (Afb. 7.18).
De nieuwe afdekbandgeleiding is gemonteerd.

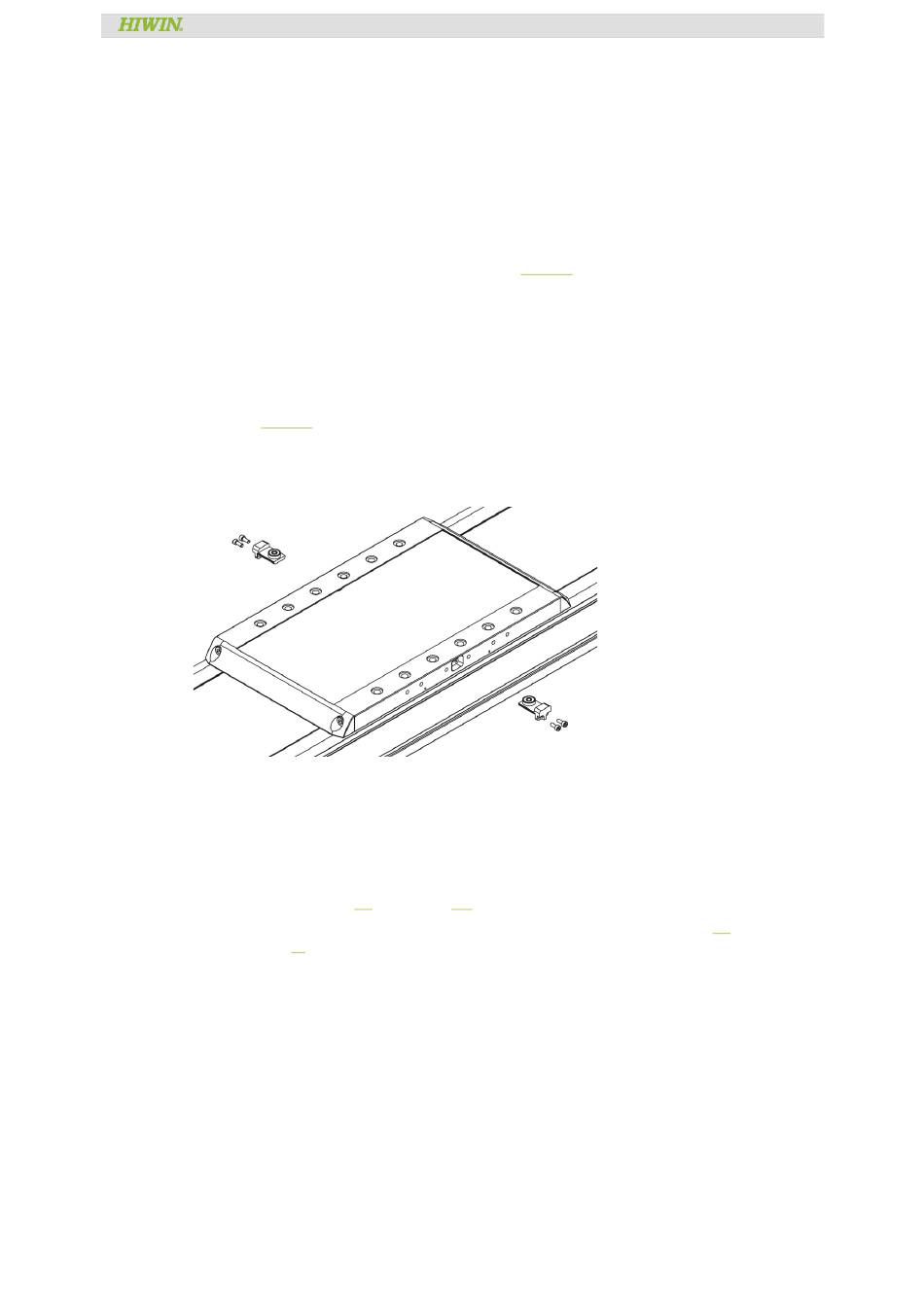

Afb. 7.19: Afdekbandgeleiders
7.6
Vervangen van de tandriem - HM-B
7.6.1
Demontage van de aanbouwdelen
Demonteer de slede-eindstukken en eventueel de afdekbandgeleiders incl. afdekband zoals
beschreven in paragraaf 7.3 vanaf pagina 115.
Demonteer de aandrijfelementen in omgekeerde volgorde zoals beschreven in paragraaf 6.6
vanaf pagina 77.
7.6.2
Demontage van de riemspanner en de tandriem
Draai de spanschroeven [1] van de riemspanners (aan beide zijden) los en trek de twee
riemspanners uit de slede.
Draai de stelschroeven [2] los en verwijder de klemplaat [3].
Schuif de tandriem zijwaarts uit de riemspanner.
HM-B, HT-B, HC-B, HD, HS
HMB_HTB_HCB_HD_HS-01-6-NL-2306-MA
Onderhoud en reiniging
pag. 121 van 192
