Montagehandleiding
6.7.2
Montage van de motor (zonder transmissie)
Steek de motoradapterplaat AM vlak op en let daarbij op de positie van het gat voor de
klemschroef van de klemnaaf (zie Afb. 6.74).
Draai de 4 schroeven vast. Voor aanhaalmomenten van de schroeven zie Tabel 6.23.

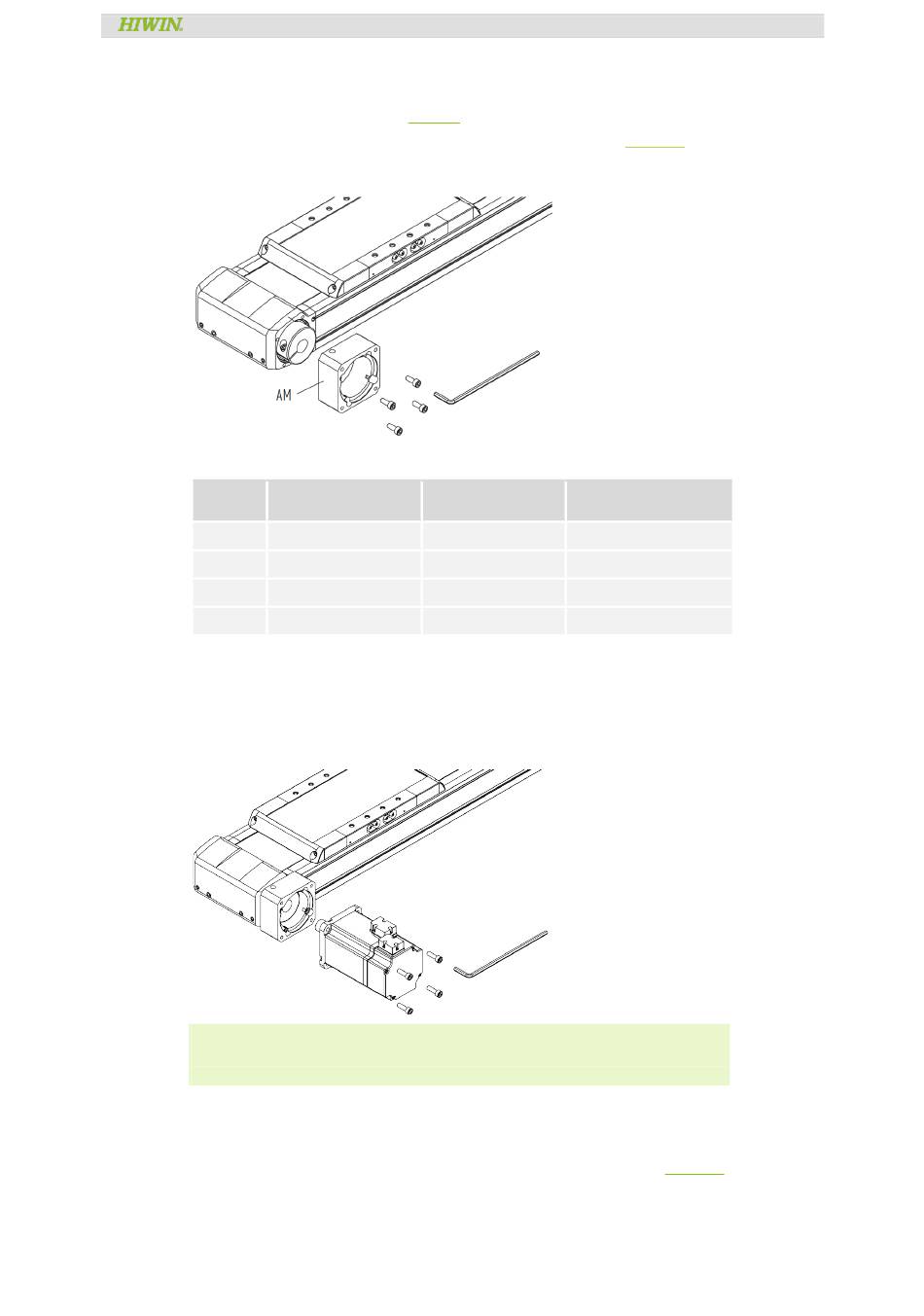

Afb. 6.74: Montage van de motoradapterplaat AM (HT-B)
Tabel 6.23: Aandraaimomenten voor de motoradapterplaat AM
Bouwgrootte Sterkteklasse schroef
HT100B
8,8
HT150B
8,8
HT200B
8,8
HT250B
8,8
Beveilig de motor tegen een val.
Leg de motor vlak op de motoradapterplaat AM op.
Monteer de motor volgens de instructies van de fabrikant.
Afb. 6.75: Vastschroeven van de motor aan de HT-B lineaire tafel
Opmerking:
Zorg ervoor dat de motor recht wordt opgeschoven zodat de eerder ingestelde maat L niet
verandert.
Verwijder de afdichtplug uit het zijgat van de motoradapterplaat AM.
Variant 1:
Draai de bout van de klemnaaf door de boring met het aanhaalmoment conform Tabel 6.20
vast.
HM-B, HT-B, HC-B, HD, HS
Schroefdraadmaat
M4
M6
M8
M8
HMB_HTB_HCB_HD_HS-01-6-NL-2306-MA
Montage en aansluiting
Aanhaalmoment van de
schroeven [Nm]
3,0
10,1
24,6
24,6
pag. 90 van 192
