Montagehandleiding
12.11 Bandgeleider voor lineaire modules HM-B
De bandomkeringsset bestaat uit de volgende onderdelen:
2 bandgeleiders met telkens
2 × omkeringsbehuizing
2 × bandgeleider
4 × cilinderkopschroef
4 × vierkantmoer (vervalt bij HM040B)

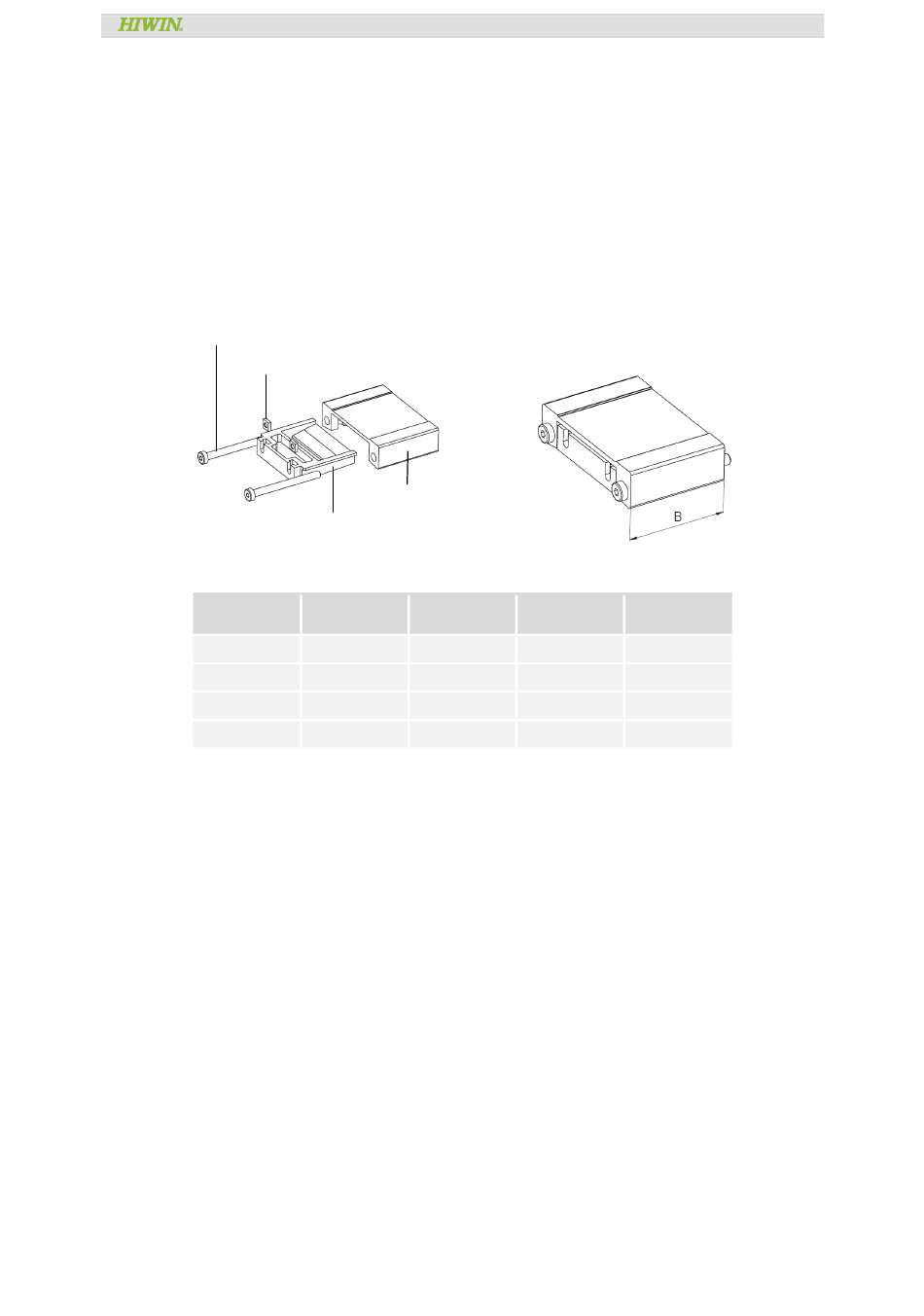

Afb. 12.15: Bandgeleider voor lineaire modules HM-B
Cilinderkopschroef
Vierkantmoer
Bandgeleider
Tabel 12.13: Artikelnummers bandgeleiderset voor lineaire modules HM-B
Geschikt voor
B [mm]
lineaire module
HM040B
40
HM060B
40
HM080B
45
HM120B
60
HM-B, HT-B, HC-B, HD, HS
Omkeringsbehuizing
Cilinderkopschroef Vierkantmoer
DIN 7984 M4 × 30
—
DIN 7984 M4 × 45
DIN 562 M3
DIN 7984 M5 × 45
DIN 562 M3
DIN 912 M5 × 45
DIN 562 M4
HMB_HTB_HCB_HD_HS-01-6-NL-2306-MA
Bijlage 2: Accessoires
Artikelnummer
25-000618
25-000619
25-000620
25-000621
pag. 177 van 192
