Montagehandleiding
Tabel 6.32: Aanhaalmomenten voor de transmissie-adapterplaat AG
Bouwgrootte
Sterkteklasse schroef
HC025B (AG-A)
8,8
HC025B (AG-B)
8,8
HC040B (AG-A)
8,8
HC040B (AG-B)
8,8
HC060B
8,8
HC080B
8,8
HC100B
8,8
Beveilig de transmissie tegen een val.
Plaats de transmissie plat op de transmissie-adapterplaat AG (zie Afb. 6.96).
Zet de transmissie vast met 4 schroeven volgens de instructies van de fabrikant.

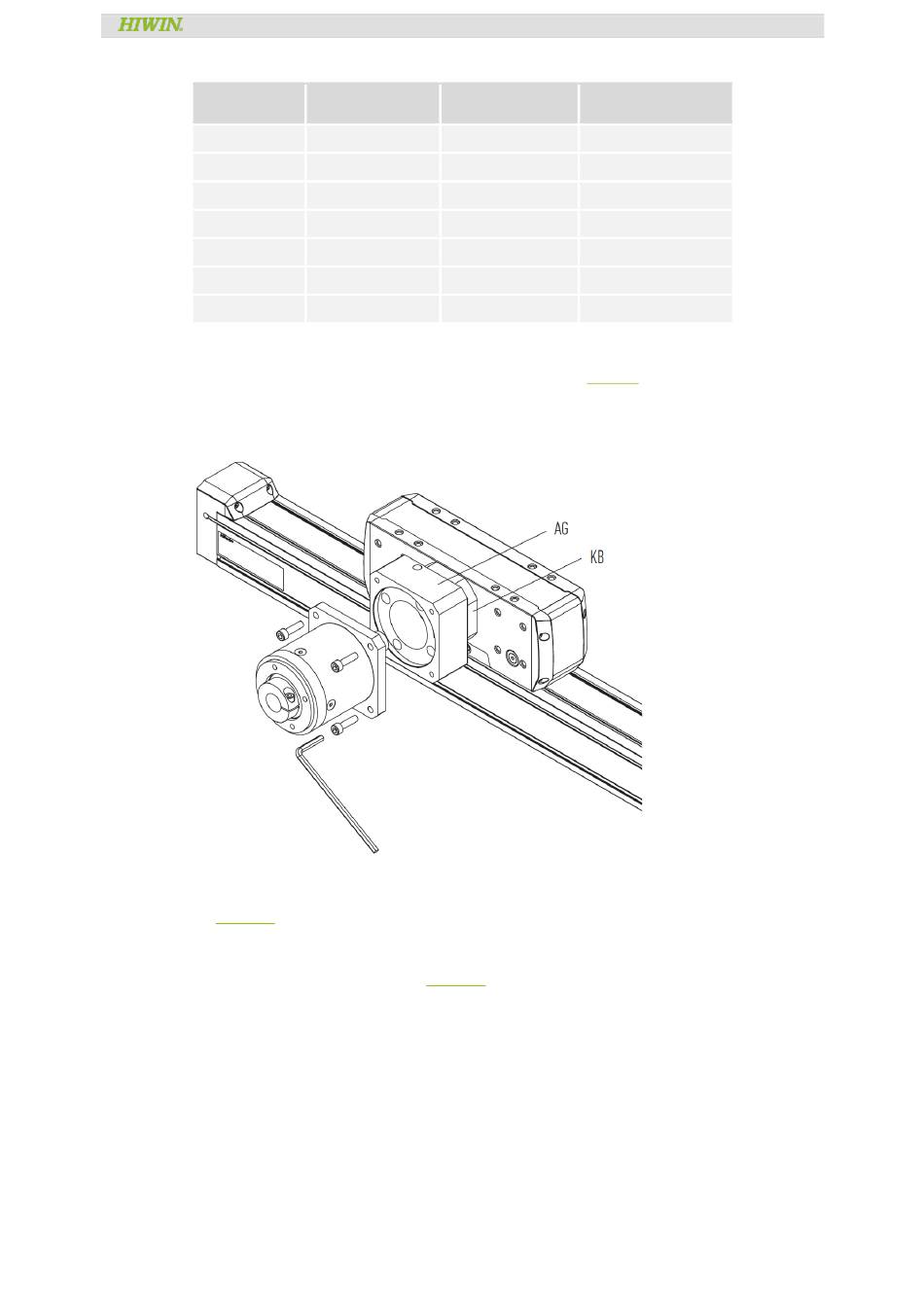

Afb. 6.96: Vastschroeven van de transmissie aan de omega-aandrijving
Verwijder de afdichtplug in de boring van de transmissie-adapterplaat AG.
Variant 1: Draai de bout van de klemnaaf door de boring met het aanhaalmoment conform
Tabel 6.27 vast.
Variant 2: Draai beide schroeven van de klemnaaf één voor één vast via het gat. Plaats
eerst de schroef aan de 1e zijde aan, draai vervolgens de schroef aan de 2e zijde en
vervolgens aan de 1e zijde met het in Tabel 6.27 aangegeven aanhaalmoment vast.
Sluit het gat weer met de afdichtplug.
De transmissie is gemonteerd.
HM-B, HT-B, HC-B, HD, HS
Schroefdraadmaat
M4
M4
M4
M4
M6
M6
M8
HMB_HTB_HCB_HD_HS-01-6-NL-2306-MA
Montage en aansluiting
Aanhaalmoment van de
schroeven [Nm]
3,0
3,0
3,0
3,0
10,0
10,0
25,0
pag. 101 van 192
