Montagehandleiding
Tabel 6.36: Aanhaalmoment van de schroeven voor de plaatafdekking
Type/bouwgrootte
Sterkteklasse
schroef
HC025B
8,8
HM040B, HC040B
8,8
HM060B, HC060B
8,8
HM080B, HC080B
8,8
HM120B, HC100B
8,8
HT100B
8,8
HT150B
8,8
HT200B, HT250B
8,8
6.11 Montage van de band voor geluiddemping van energiekettingen
De band dient ervoor om de geluidsemissie van de energieketting te verminderen.
Duw de slede met de hand in de mechanische eindpositie zodat de energieketting maximaal
op de energiekettingsteun rust.
Snijd de geluiddempingsband op lengte, zodat deze overeenkomt met de maximale
draaglengte van de energieketting. Voor elke energieketting zijn twee banden van dezelfde
lengte nodig.
Duw de slede met de hand in de andere eindpositie zodat het onderste deel van de
energieketting zo ver mogelijk van de energiekettingsteun wordt gelicht.
Reinig de energiekettingoplegging zodat deze vrij is van vuil, stof en vet.
Verlijm de 1e band [1] gelijk aansluitend op de hoek van de oplegging van de energieketting
(zie Afb. 6.105).
Plak de 2e band [2] gelijk aansluitend op de opleghoek (X-as HS24-D-T: 23 mm afstand
parallel aan de buitenrand).
Verschuif de slede en controleer of de energieketting over het volledige traject op de
banden afrolt.
De geluidsreductieband is aangebracht.

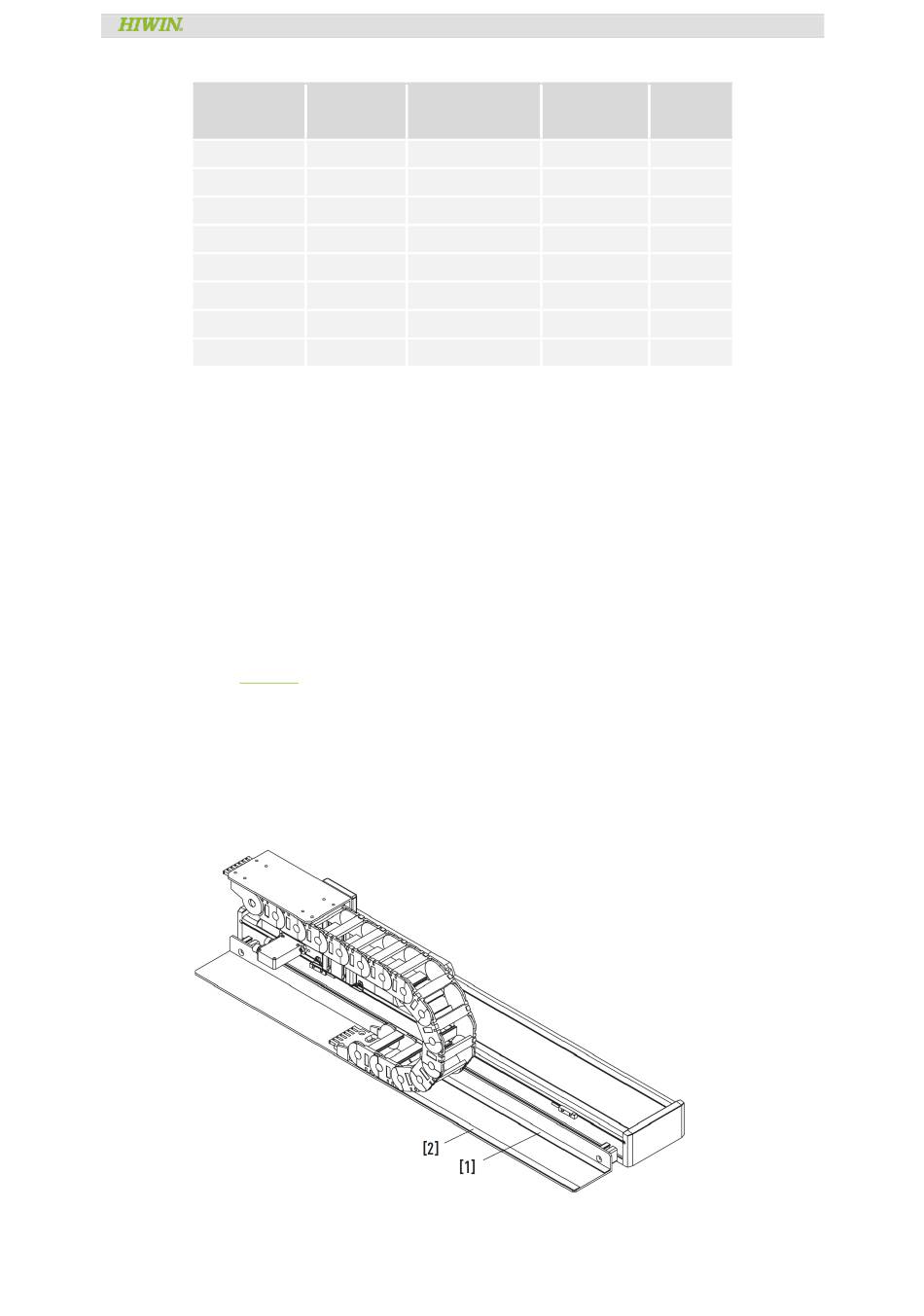

Afb. 6.105: Lineaire as met gemonteerde geluiddempende band
HM-B, HT-B, HC-B, HD, HS
Draadmaat × Lengte
Aanhaalmoment
van de schroeven
[Nm]
M4 × 6
2,4
M4 × 6
2,4
M6 × 8
8,0
M6 × 8
8,0
M8 × 12
20,0
M4 × 6
2,4
M6 × 8
8,0
M8 × 12
20,0
HMB_HTB_HCB_HD_HS-01-6-NL-2306-MA
Montage en aansluiting
Artikelnumme
r
25-002379
25-002375
25-002376
25-002377
25-002378
25-002372
25-002373
25-002374
pag. 106 van 192
