Montagehandleiding
Tabel 6.9: Montage van de omega-aandrijving HC-B - bevestiging van bovenaf
Bouwgrootte Draadmaat × Diepte
HC025B
M3 × 7,5
HC040B
M5 × 11,5
HC060B
M6 × 12
HC080B
M8 × 16
HC100B
M10 × 20
A. Bevestiging van opzij

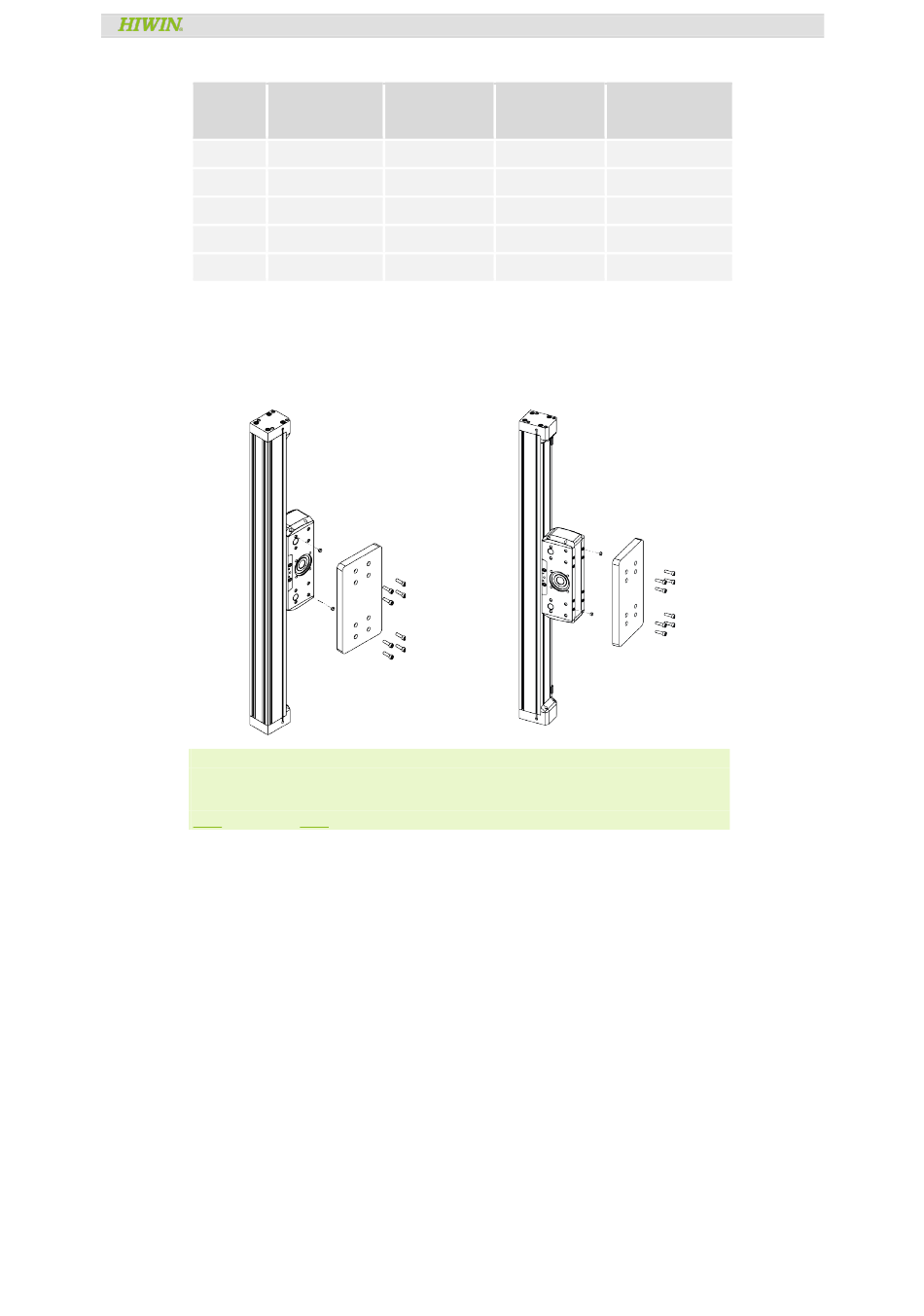

Afb. 6.33: Zijdelingse bevestiging van de
omega-aandrijving HC
Opmerking:
de omega-aandrijvingen HC040B, HC060B, HC080B en HC100B kunnen als alternatief met
schuifblokken of spanprofielen aan de omega-aandrijving worden gemonteerd. Zie paragraaf
6.2.3 en paragraaf 6.2.5.
HM-B, HT-B, HC-B, HD, HS
Verzinkdiepte voor
Diameter
centreerhuls [mm]
verzinkboor voor
centreerhuls [mm]
1,5
Ø6 H7
1,5
Ø8 H7
1,5
Ø8 H7
2,0
Ø12 H7
2,0
Ø15 H7
B. Bevestiging van bovenaf
Afb. 6.34: Montage van de omega-aandrijving
HC van boven
HMB_HTB_HCB_HD_HS-01-6-NL-2306-MA
Montage en aansluiting
Aantal
bevestigingsschroeven
8
8
8
8
8
pag. 69 van 192
