Montagehandleiding
Nummer
7
8
Vervolg
A
N
Bestelcode
7
A
As-eindschakelaar:
N:
Zonder eindschakelaar
A:
2 × NC-contact, 100 mm kabel, stekker
B:
2 × NO-contact, 100 mm kabel, stekker
C:
2 × NC-contact, 4 m open kabeleinde
D:
2 × NO-contact, 5 m open kabeleinde
8
N
Optie wegmeetsysteem
N:
Zonder wegmeetsysteem
A:
HIWIN MAGIC, analoog, 1 V
D:
HIWIN MAGIC, digitaal, TTL 5 V, 5 m open leidingeinde
9
1234
Centreerafstand D [mm]
10
R

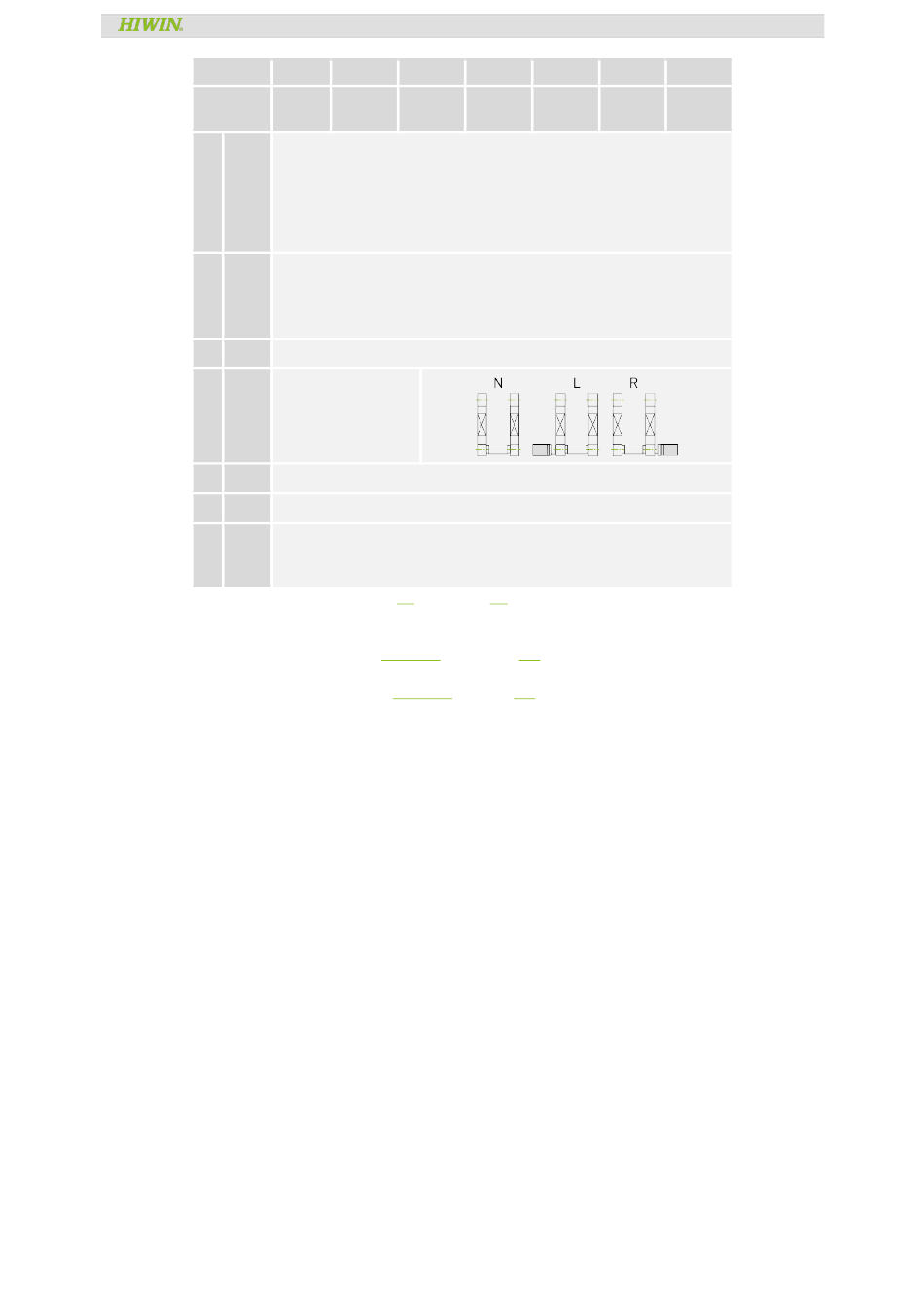

Aandrijf-interface
2)
N:
Zonder
L:
Links
R:
Rechts
11
BE04
3)
Flenstype
12
G0608
4)
Transmissie
13
-T
Levertoestand:
T:
Gedeeltelijk gemonteerd (standaard)
Zonder:
Gemonteerd
1)
Uitvoerige informatie in paragraaf 4.5 vanaf pagina 37 of in de montagehandleiding "HIWIN-
MAGIC wegmeetsystemen".
2)
Indien geen aandrijfinterface is geselecteerd, eindigt de bestelcode na dit cijfer.
3)
Alle flenstypes zijn te vinden in Tabel 11.1 vanaf pagina 139. Indien geen flenstype wordt
gekozen, eindigt de bestelcode na dit cijfer.
4)
Geschikte transmissies vindt u in Tabel 11.9 op pagina 166.
HM-B, HT-B, HC-B, HD, HS
Beschrijving van de lineaire assen en lineaire-assystemen
9
10
11
1234
R
BE04
1)
:
sin/cos, 5 m open kabeleinde
SS
:
HMB_HTB_HCB_HD_HS-01-6-NL-2306-MA
12
13
G0608
-T
pag. 22 van 192
