Montagehandleiding
6.3.1
Synchronisatie van de slede bij dubbelassige uitvoering
Indien in het geval van een HD met dubbele as een adaptatieplaat voor de last boven beide
sleden moet worden bevestigd, moeten de sleden eerst in de richting van de as nauwkeurig
t.o.v. elkaar worden afgesteld.
Maak de halfschaalkoppeling aan één zijde van de synchrone as los door de klemschroeven
iets los te draaien. Ga bij het losdraaien van de twee klemschroeven afwisselend te werk
om overbelasting te voorkomen. Als de slede aan deze zijde van de dubbele as vrij kan
bewegen, kan de adaptatieplaat worden gemonteerd.
Monteer de adaptatieplaat op een van de sledes volgens Afb. 6.38.
Verstel de tweede slede in de richting van de as, zodat de voorbereide bevestigingsgaten
netjes in de richting van de as uitgelijnd zijn.
Monteer de adaptatieplaat op de tweede slede volgens Afb. 6.38.
Monteer de synchrone as volgens hoofdstuk 6.1.2 vanaf pagina 57.
Opmerking:
De hartafstand kan toleranties vertonen dwars op de asrichting. Het is daarom voordelig indien
de bevestigingsgaten van de adaptatieplaat voor de tweede slede als langwerpige gaten zijn
uitgevoerd.

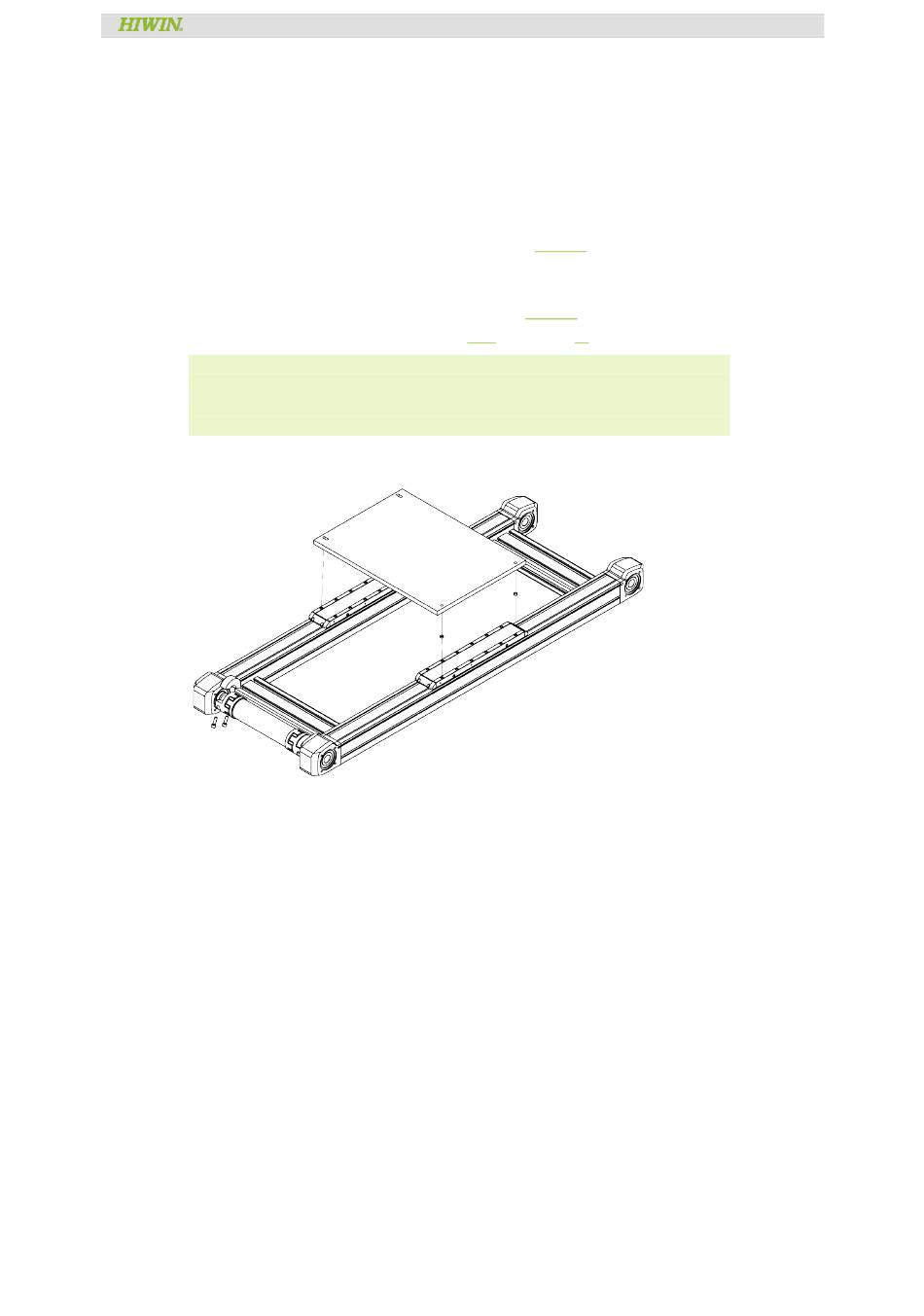

Afb. 6.38: Montage van de adaptatieplaat boven beide sledes van de dubbele as
HM-B, HT-B, HC-B, HD, HS
HMB_HTB_HCB_HD_HS-01-6-NL-2306-MA
Montage en aansluiting
pag. 72 van 192
