Montagehandleiding
Controleer vóór de montage of
alle onderdelen onbeschadigd zijn;
alle onderdelen vrij zijn van vuil en vet.
Plaats de slede in de eindpositie, zodat het tandriemwiel niet mee kan draaien.
Druk de astap voorzichtig in de holle as van het tandriemwiel tot de expansienaaf vlak zit.
Zorg ervoor dat de astapflens vlak zit. Gebruik zo nodig een lichte kunststof hamer (zie Afb.
6.65).

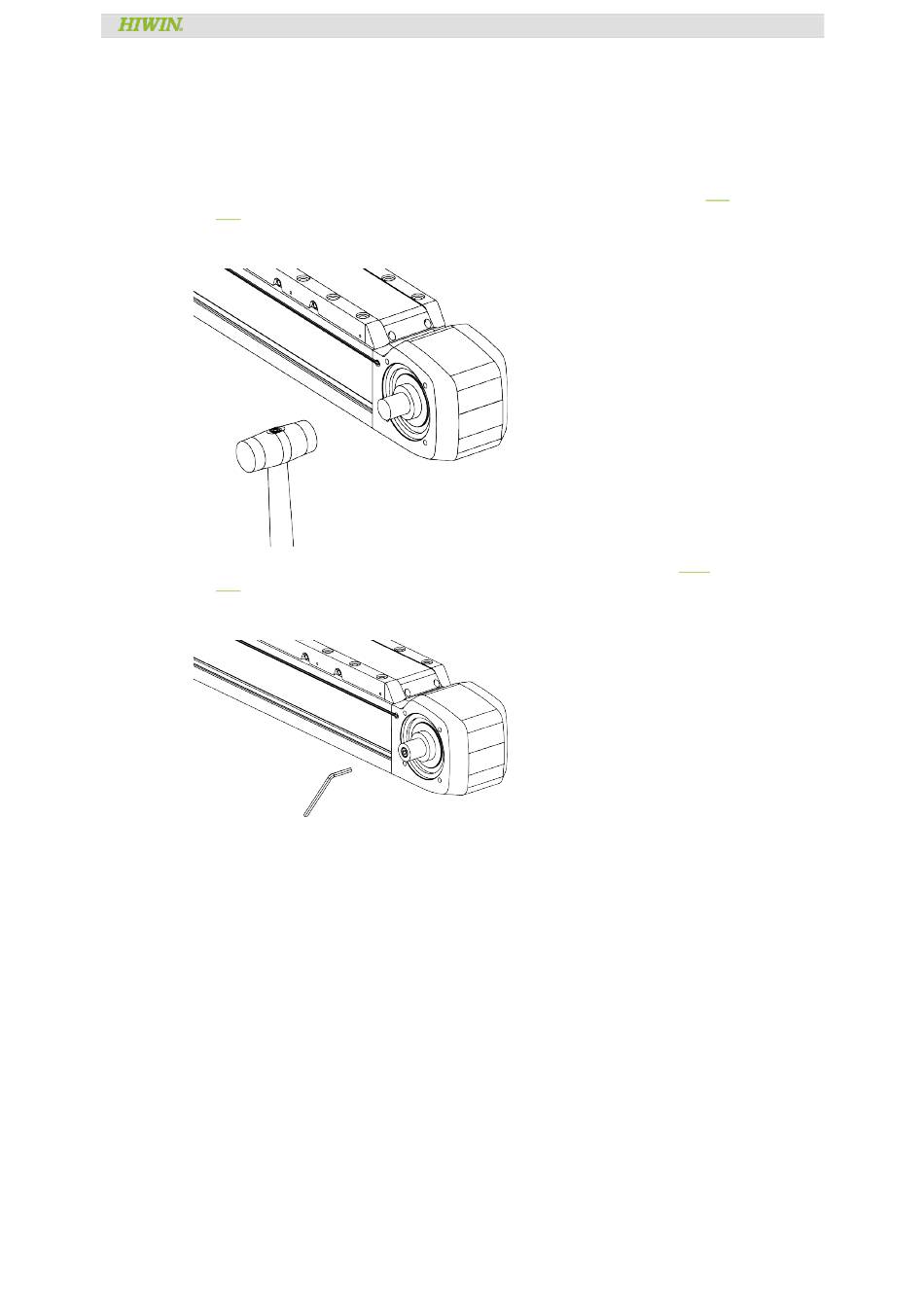

Afb. 6.65: Inbrengen van de astap in het aandrijfblok van de lineaire as HM-B
Draai de schroef in het midden van de astap vast met het aanhaalmoment volgens Tabel
6.19.
Afb. 6.66: Aandraaien van de schroef op de astap
HM-B, HT-B, HC-B, HD, HS
HMB_HTB_HCB_HD_HS-01-6-NL-2306-MA
Montage en aansluiting
pag. 86 van 192
