Zircon StudSensor A150 - Handleiding voor het vinden van stijlen in het midden

Inhoud

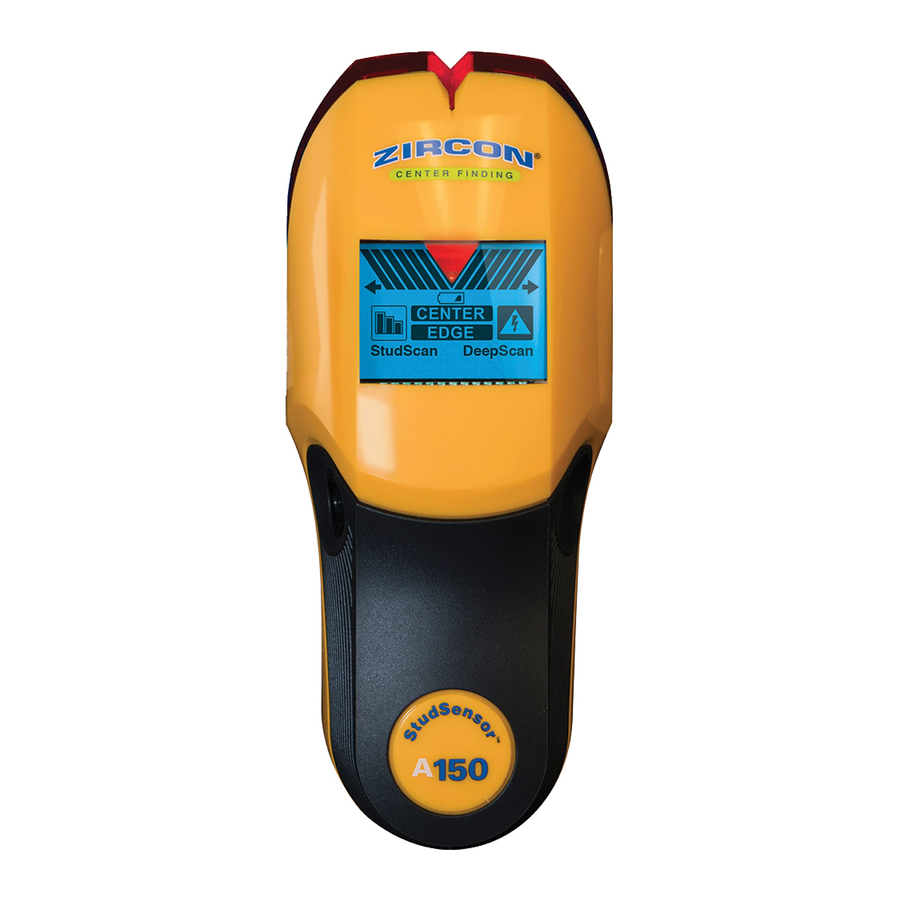

Zircon StudSensor A150

VOORDAT U BEGINT

ZIRCON® STIJLVINDERS WERKEN DOOR DICHTHEIDSVERANDERINGEN ACHTER DE MUUR TE DETECTEREN. ANDERE OBJECTEN KUNNEN WORDEN GEDETECTEERD, VOORAL ALS ZE ZEER DICHT BIJ DE MUUR ZIJN. NEEM NIET AAN DAT ALLES WAT GEDETECTEERD WORDT EEN STIJL IS.

  • Gebruik altijd een nieuwe alkalinebatterij met een geldige, verlengde houdbaarheidsdatum. Stem de batterijrichting overeen met de afbeelding in de batterijhouder.
  • Vertrouw niet uitsluitend op de scanner om objecten achter een oppervlak te lokaliseren. Gebruik andere informatie om dergelijke objecten te helpen lokaliseren voordat u het oppervlak doordringt, inclusief bouwplannen, zichtbare toegangspunten van leidingen en bedrading in muren, zoals in een kelder, en standaardpraktijken voor stijlintervallen.
  • Start uw scan altijd in de StudScan-modus, die oppervlakken tot 3⁄4" (19 mm) diep scant. Scannen in de DeepScan®-modus kan een object verder achter de muur detecteren dat al dan niet een stijl is.
  • Scan altijd op stijlen op verschillende hoogtes op de muur en markeer de locatie van elk doel dat door de stijlzoeker wordt aangegeven. Dit wordt "mapping van de muur" genoemd. Leidingen en andere objecten geven waarschijnlijk geen consistente metingen van vloer tot plafond, zoals een stijl zou doen.
  • Metingen moeten altijd consistent en herhaalbaar zijn.
  • Zircon stijlzoekers worden alleen aanbevolen voor gebruik binnenshuis.
  • Stijlen lopen normaal gesproken van vloer tot plafond, behalve boven en onder ramen en boven deuren.
  • Andere objecten die gewoonlijk in muren, vloeren of plafonds voorkomen, zijn waterleidingen, gasleidingen, brandwerende voorzieningen en elektrische bedrading.
  • De detectiediepte en nauwkeurigheid kunnen variëren, afhankelijk van de scanomgevingsomstandigheden, zoals mineraalgehalte, vocht, textuur en consistentie van de wandmaterialen.
  • Schakel altijd de stroom uit wanneer u in de buurt van elektrische bedrading werkt.
  • Afhankelijk van de nabijheid van elektrische bedrading of leidingen tot het wandoppervlak, kan de scanner ze op dezelfde manier detecteren als stijlen. Voorzichtigheid is altijd geboden bij het spijkeren, snijden of boren in muren, vloeren en plafonds die deze items kunnen bevatten.
  • Stijlen en balken zijn normaal gesproken 16 of 24" (40 of 60 cm) uit elkaar geplaatst, zijn normaal gesproken 11⁄2" (38 mm) breed en kunnen worden gescheiden door brandwerende voorzieningen. Alles wat dichter bij elkaar staat, of een andere breedte heeft, is mogelijk geen stijl of balk.

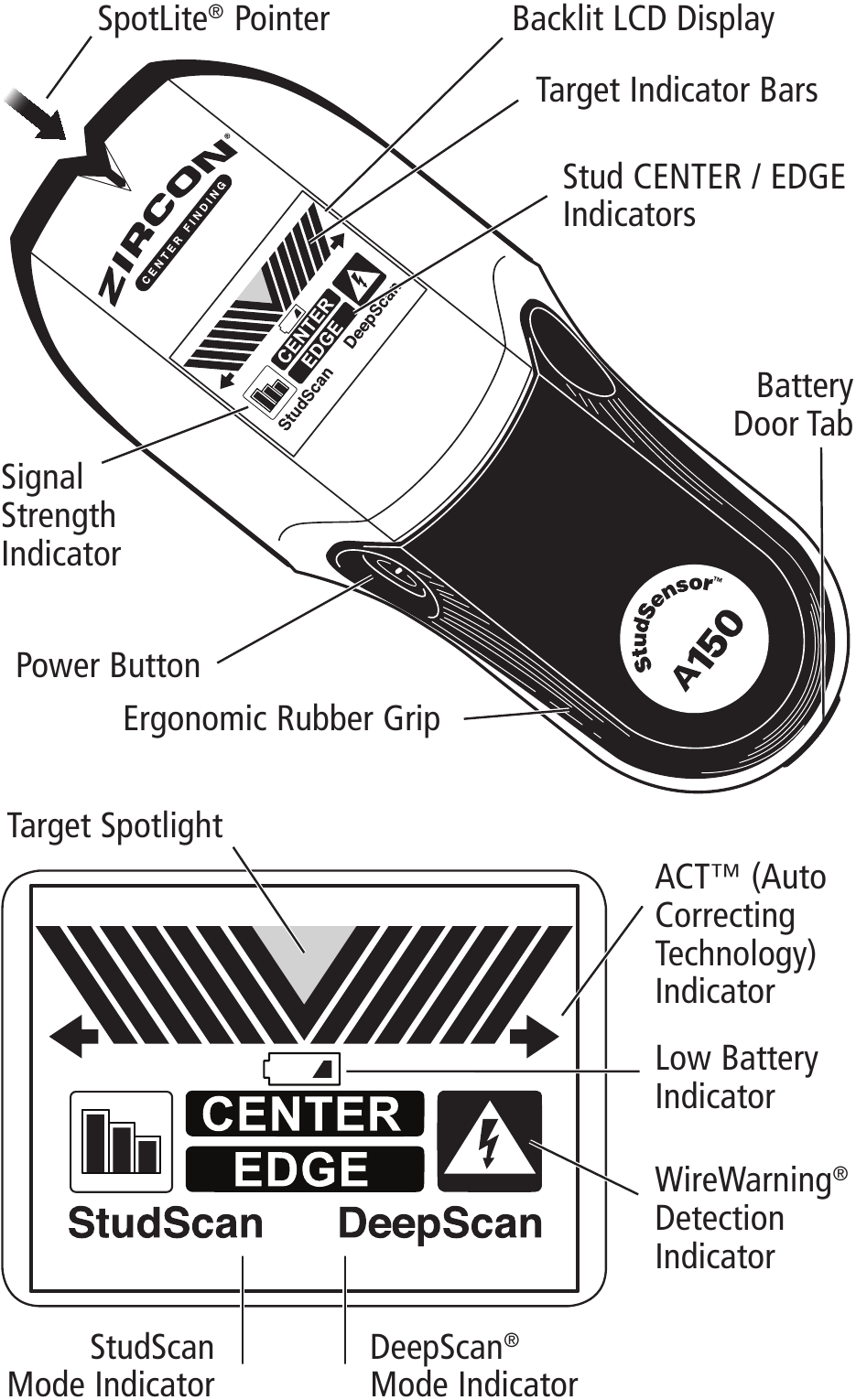

OVERZICHT

Overzicht

Twee scanmodi:

  • StudScan lokaliseert het midden en de randen van een stijl (hout of metaal) tot 3⁄4" (19 mm) diep
  • DeepScan lokaliseert het midden en de randen van een stijl tot 11⁄2" (38 mm) diep

WireWarning Detectie detecteert en waarschuwt automatisch voor actieve AC (wisselstroom) draden in beide modi. Wanneer AC-spanning wordt gedetecteerd, verschijnt de WireWarning Detection Indicator op het display.

9-VOLTS BATTERIJ PLAATSEN

Batterij plaatsen

Gebruik altijd een nieuwe alkalinebatterij met een geldige, verlengde houdbaarheidsdatum. Stem de batterijrichting overeen met de afbeelding in de batterijhouder.

Low Battery Indicator (Batterij bijna leeg indicator) knippert wanneer de batterijlading te laag is om de scanner goed te laten functioneren.


Vertrouw niet uitsluitend op de scanner om objecten achter een oppervlak te lokaliseren. Gebruik andere informatie om objecten te helpen lokaliseren voordat u het oppervlak doordringt, inclusief bouwplannen, zichtbare toegangspunten van leidingen en bedrading in muren, zoals in een kelder, en standaardpraktijken voor stijlintervallen.

AANZETTEN

Om de tool te activeren, houdt u de Power Button (Aanknop) ingedrukt. Als de button (knop) niet ingedrukt en vastgehouden wordt, schakelt de unit uit.

EEN STIJL VINDEN

Een stijl vinden

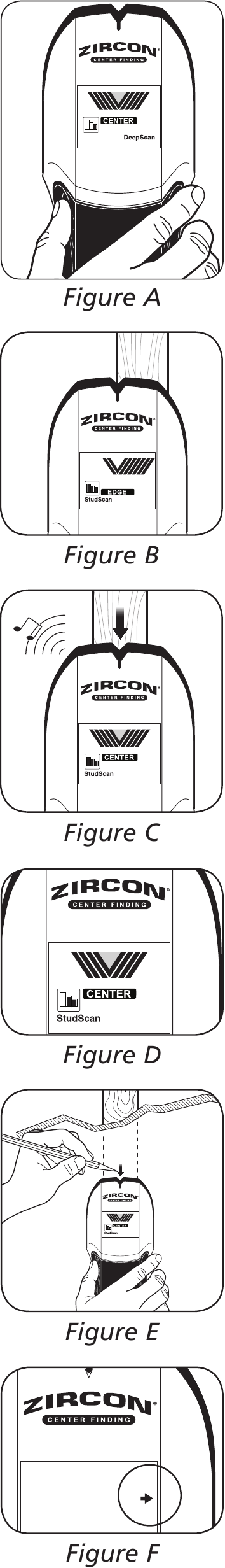

Voor het beste resultaat houdt u de tool vast zoals weergegeven (Figuur A) en beweegt u langzaam tijdens het scannen. Raak het oppervlak niet aan tijdens de kalibratie of scan.

  1. Houd de tool plat tegen de muur, houd vervolgens de Power Button (Aanknop) ingedrukt. In 1–2 seconden kalibreert de unit. Een korte pieptoon bevestigt dat de kalibratie voltooid is. VERPLAATS DE TOOL NIET TIJDENS DE KALIBRATIE.
  2. Terwijl u de Power Button (Aanknop) ingedrukt houdt, schuift u de tool langzaam langs de muur. Wanneer de tool de rand van een stijl vindt, wordt EDGE (Rand) weergegeven. (Figuur B)
  3. Blijf schuiven. Wanneer de tool het midden van een stijl vindt, wordt CENTER (Midden) weergegeven, het lampje licht op, 3 balken geven de signaalsterkte weer en er klinkt een zoemer. (Figuur C)
    OPMERKING: Als slechts twee signaalbalken worden weergegeven (Figuur D), kan de stijl te diep zitten. Schakel over naar de DeepScan-modus en herhaal de scan.
  4. Gebruik de SpotLite Pointer om de locatie van het midden van de stijl te markeren. (Figuur E)
    De tool kalibreert automatisch opnieuw tijdens gebruik. Als een pijl wordt weergegeven (Figuur F), is de tool te dicht bij een stijl gekalibreerd en vervolgens verplaatst. De pijl geeft de richting naar de stijl aan. Dit is ACT (Auto Correcting Technology).

DEEPSCAN MODUS

De DeepScan-modus detecteert stijlen tot 11⁄2" (38 mm) diep, of twee keer de diepte van StudScan.

Om de DeepScan-modus te activeren:

  1. Plaats de tool plat tegen de muur.

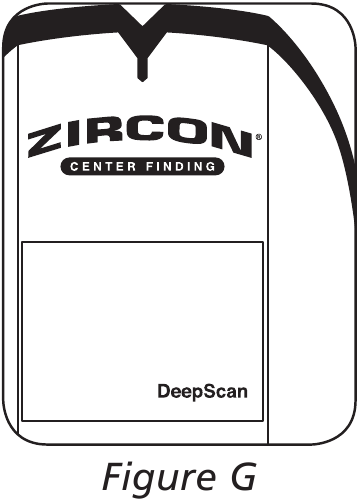

  2. Druk snel twee keer op de Power Button (Aanknop) en houd deze ingedrukt na de tweede keer drukken. De DeepScan Mode Indicator (DeepScan Modus Indicator) licht op. (Figuur G)
    DeepScan Modus
  3. Volg stap 2 en 3 onder EEN STIJL VINDEN om een stijl te vinden.


NEEM NIET AAN DAT ER GEEN ACTIEVE ELEKTRISCHE BEDRADING IN DE MUUR ZIT. ONDERNEEM GEEN ACTIES DIE GEVAARLIJK KUNNEN ZIJN ALS DE MUUR EEN ACTIEVE ELEKTRISCHE DRAAD BEVAT. SCHAKEL ALTIJD DE ELEKTRICITEITS-, GAS- EN WATERTOEVOER UIT VOORDAT U EEN OPPERVLAK DOORDRIJFT. HET NIET OPVOLGEN VAN DEZE INSTRUCTIES KAN LEIDEN TOT ELEKTRISCHE SCHOK, BRAND EN/OF ERNSTIG LETSEL OF SCHADE AAN EIGENDOMMEN.

WIREWARNING DETECTIE

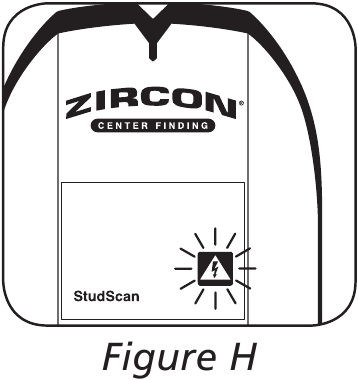

De Zircon® WireWarning Detection-functie werkt continu in beide modi. Wanneer actieve AC-spanning wordt gedetecteerd, wordt de WireWarning Detection Indicator (WireWarning Detectie Indicator) weergegeven. Als het scannen begint boven een actieve AC-draad, knippert de indicator continu. (Figuur H)
WireWarning Detectie

Wees uiterst voorzichtig onder deze omstandigheden, of wanneer er actieve AC-bedrading aanwezig is.


DE SCANNER DETECTEERT MOGELIJK GEEN ACTIEVE STROOM ALS DRAADEN ZICH MEER DAN 2" (50 mm) ONDER HET GESCANDE OPPERVLAK BEVINDEN, IN BETON, OMHULD ZIJN DOOR EEN LEIDING, ACHTER EEN MULTIPLEX SCHEERMUUR OF METALEN MUURBEKLEDING, OF ALS ER VOCHT AANWEZIG IS IN DE OMGEVING OF HET GESCANDE OPPERVLAK.

WERKEN MET VERSCHILLENDE MATERIALEN

Behang Deze tool functioneert normaal op muren die bedekt zijn met behang of stof, tenzij de materialen metaalfolie zijn, metaalvezels bevatten of nog nat zijn na het aanbrengen. Behang moet mogelijk enkele weken drogen na het aanbrengen.

Vers geverfde muren Het kan een week of langer duren om te drogen na het aanbrengen.

Lat en pleister Vanwege onregelmatigheden in de pleisterdikte wordt deze tool niet aanbevolen voor gebruik op lat en pleister.

Sterk gestructureerde muren of akoestische plafonds Plaats bij het scannen van een plafond of muur met een oneffen oppervlak dun karton op het te scannen oppervlak en scan over het karton in de DeepScan-modus.

Houten vloeren, ondervloeren of gipsplaten over multiplex beplating Gebruik de DeepScan-modus en beweeg de tool langzaam. De signaalsterkte-indicator kan slechts één of twee balken weergeven wanneer de tool een stijl door een dik oppervlak lokaliseert.

Deze tool kan niet scannen op houten stijlen en balken door tapijt en vulling.

OPMERKING: De detectiediepte en nauwkeurigheid kunnen variëren, afhankelijk van de scanomgevingsomstandigheden, zoals mineraalgehalte, vocht, textuur en consistentie van de wandmaterialen.

Elektrische bedrading en leidingen Afhankelijk van de nabijheid van elektrische bedrading of leidingen tot het wandoppervlak, kan de tool ze op dezelfde manier detecteren als stijlen. Voorzichtigheid is altijd geboden bij het spijkeren, snijden of boren in muren, vloeren en plafonds die deze items kunnen bevatten.

Stijlen en balken zijn normaal gesproken 16 of 24" (40 of 60 cm) uit elkaar geplaatst en zijn 11⁄2" (38 mm) breed. Alles wat dichter bij elkaar staat, of een andere breedte heeft, is mogelijk geen stijl of balk.

PROBLEEMOPLOSSING & BOUWTIPS

SITUATIE WAARSCHIJNLIJKE OORZAAK OPLOSSING
Alle weergave-elementen gaan tegelijkertijd aan en de tool piept continu. Tool niet plat tegen de muur gehouden.
  • Houd de tool vast met uw duim aan de ene kant en uw vingers aan de andere kant. Raak het te scannen oppervlak of de scankop van de tool niet aan.
  • Beweeg de tool recht op en neer, parallel aan de stijlen. Draai de tool niet.
Tool gekanteld of opgetild tijdens het scannen.
  • Plaats bij het scannen van een oneffen oppervlak dun karton op het te scannen oppervlak en scan over het karton in de DeepScan-modus.
  • Laat met de tool aan de Power Button (Aanknop) snel los en druk er opnieuw op om de DeepScan-modus te activeren.
Scanoppervlak is te dicht of te nat om de tool te laten werken. Als u de tool gebruikt op een recentelijk getapete, geverfde of behangen muur, geef de tool dan de tijd om te drogen en probeer het opnieuw.
Tool detecteert andere objecten dan stijlen, of vindt meer stijlen dan er zouden moeten zijn. Elektrische bedrading en metalen of plastic leidingen kunnen zich dicht bij of in contact bevinden met de achterkant van het wandoppervlak. Controleer op andere stijlen die gelijkmatig aan beide zijden zijn geplaatst op 12, 16 of 24" (30, 40 of 60 cm), of controleer op dezelfde stijl op plekken direct boven of onder het eerste scangebied. Stijlen lopen recht op en neer, van vloer tot plafond, terwijl leidingen van richting kunnen veranderen. Standaard stijlen meten ongeveer 11⁄2" (38 mm) tussen de randen. Alles wat groter of kleiner is, is waarschijnlijk geen stijl (tenzij in de buurt van een deur of raam).
Het spanningsdetectiegebied is te groot. Spanningsdetectie kan zich op gipsplaat verspreiden tot wel 12" (30 cm) aan elke kant van de draad. Versmal de scandetectie:
  1. Schakel de tool uit.
  2. Schakel de tool weer in aan de rand van waar de draad voor het eerst werd gedetecteerd.
  3. Herhaal de scan.
U vermoedt elektrische bedrading, maar de WireWarning Detection (WireWarning Detectie) geeft geen waarschuwing. Draden zijn afgeschermd door een metalen leiding, gevlochten draad of metalen muurbekleding. Als er een stopcontactschakelaar is, zet deze dan op de AAN-positie tijdens het scannen, maar zet deze UIT bij het werken in de buurt van de draden. Wees extra voorzichtig als het gebied multiplex, dikke houten achtergrond achter gipsplaat of muren heeft die dikker zijn dan normaal.
Draden dieper dan 2" (50 mm) vanaf het oppervlak worden mogelijk niet gedetecteerd. Zie hierboven.
Draden zijn mogelijk niet actief. Steek een lamp in het stopcontact en zet deze aan om te testen of de draden actief zijn.
Low Battery Indicator (Batterij bijna leeg indicator) knippert en de tool werkt niet. Batterij bijna leeg. Plaats een nieuwe 9-volt alkalinebatterij met een geldige, verlengde houdbaarheidsdatum.

FCC Part 15 Class B Registration Warning (FCC Deel 15 Klasse B Registratie Waarschuwing): This device complies with Part 15 of FCC Rules. Operation is subject to the following two conditions (Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderhevig aan de volgende twee voorwaarden):

  1. this device may not cause harmful interference (dit apparaat mag geen schadelijke storing veroorzaken), and (en)
  2. this device must accept any interference received, including interference that may cause undesired operation (dit apparaat moet alle ontvangen storing accepteren, inclusief storing die een ongewenste werking kan veroorzaken).

BEPERKTE GARANTIE VAN 1 JAAR

Zircon Corporation ("Zircon") garandeert de eigenaar van het product dat dit product vrij is van defecten in materialen en vakmanschap gedurende één jaar vanaf de oorspronkelijke aankoopdatum.

Retourneer producten voor garantieservice, vracht vooruitbetaald met aankoopbewijs (een gedateerde kassabon) naar:
Zircon Corporation, Attn: Returns Department
1580 Dell Avenue
Campbell, CA 95008-06992 USA

Zorg ervoor dat u uw naam en retouradres vermeldt. Sta 4–6 weken toe voor levering.

Customer Service (Klantenservice): 1-800-245-9265 or (of) 1-408-963-4550
Monday–Friday (Maandag-Vrijdag), 8:00 a.m.–5:00 p.m. PT
info@zircon.com • www.zircon.com

©2018 Zircon Corporation • P/N 69337 • Rev A 03/18

ACT, DeepScan, SpotLite, StudSensor, WireWarning, and (en) Zircon are registered trademarks or trademarks of Zircon Corporation. (zijn geregistreerde handelsmerken of handelsmerken van Zircon Corporation.)

Visit (Bezoek) www.zircon.com for the most current instructions. (voor de meest actuele instructies.)
