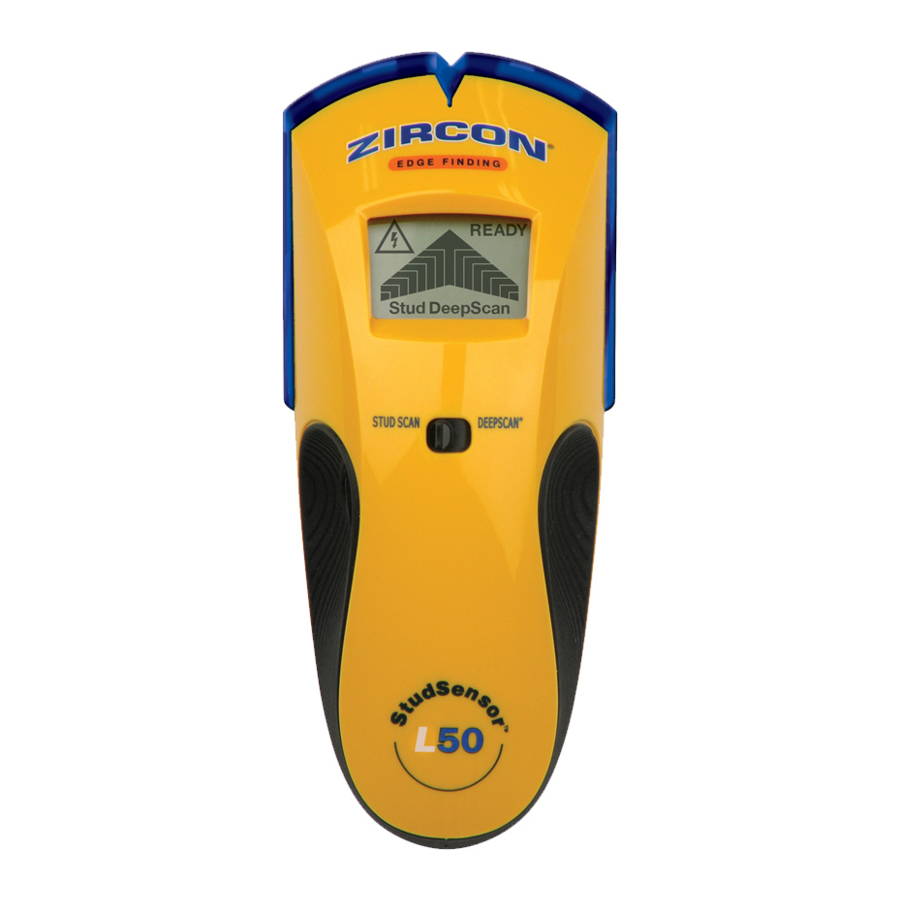

Zircon StudSensor L50 - Handleiding voor het vinden van stijlen

Inhoud

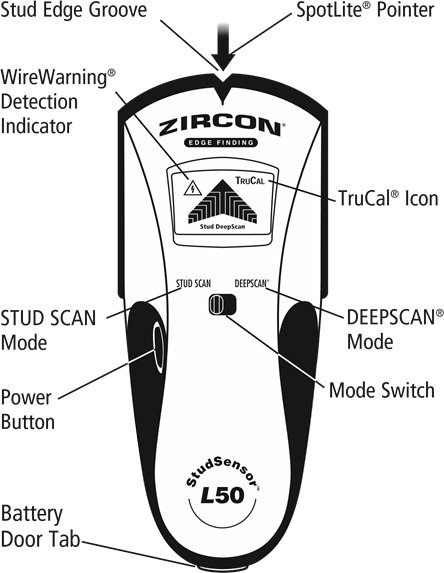

APPARAATOVERZICHT

Apparaatoverzicht

De StudSensor™ L50 beschikt over twee scanmodi:

  • STUD SCAN: Lokaliseert de randen van houten en metalen stijlen tot 19 mm diep
  • DEEPSCAN®: Lokaliseert de randen van houten en metalen stijlen tot 38 mm diep

WireWarning® detectie detecteert automatisch stroomvoerende AC-draden en waarschuwt de gebruiker in de STUD SCAN- en DEEPSCAN®-modi. Wanneer AC-spanning wordt gedetecteerd, wordt het AC WireWarning®-pictogram op het scherm weergegeven.

DE BATTERIJ PLAATSEN

Druk op het lipje van het batterijklepje aan de onderkant van het gereedschap en open het klepje.

Plaats een nieuwe 9V-batterij, waarbij de positieve (+) en negatieve (-) polen overeenkomen met de pictogrammen die op de achterkant zijn afgedrukt. Klik de batterij op zijn plaats en plaats het klepje terug. Zircon stijlzoekers en detectoren, met name die met LCD-schermen, vereisen en verbruiken veel stroom van batterijen.

Voor optimale prestaties worden gloednieuwe, onlangs aangeschafte alkalinebatterijen sterk aanbevolen voor gebruik in deze gereedschappen.

Als u problemen ondervindt met uw gereedschap, vervang dan de batterij in uw gereedschap door een gloednieuwe, of neem contact op met uw Zircon-dealer of stuur een e-mail naar techsupport@zircon.com.

BEDIENINGSTIPS

Voor optimale scanresultaten:

  • Houd het gereedschap recht omhoog en omlaag, parallel aan de stijlen, en draai het gereedschap niet.
  • Houd het gereedschap plat tegen de muur en schommel, kantel of druk niet hard wanneer u langzaam over het te scannen oppervlak schuift.
  • Vermijd het plaatsen van uw andere hand, of enig ander deel van uw lichaam, op het te scannen oppervlak.
  • Afhankelijk van de nabijheid van elektrische bedrading of leidingen aan het muuroppervlak, kan de scanner ze op dezelfde manier detecteren als stijlen. Er moet altijd voorzichtigheid worden betracht bij het spijkeren, snijden of boren in muren, vloeren en plafonds die deze items kunnen bevatten.
  • Om verrassingen te voorkomen, onthoud dat stijlen of balken normaal gesproken 40 of 60 cm uit elkaar liggen en 38-45 mm breed zijn. Alles wat dichter bij elkaar ligt of een andere breedte heeft, is mogelijk geen stijl, balk of brandonderbreking.

Als u onregelmatige scanresultaten ontvangt, kan dit het gevolg zijn van vochtigheid, vocht in de muurholte of gipsplaat, of recent aangebrachte verf of behang dat nog niet volledig is opgedroogd. Hoewel het vocht niet altijd zichtbaar is, zal het de sensoren van het gereedschap verstoren. Geef de muur een paar dagen de tijd om uit te drogen.


Vertrouw niet uitsluitend op de detector om items achter het gescande oppervlak te lokaliseren. Gebruik andere informatiebronnen om items te lokaliseren voordat u het oppervlak binnendringt. Dergelijke aanvullende bronnen omvatten bouwplannen, zichtbare toegangspunten van leidingen en bedrading in muren, zoals in een kelder, en in standaard praktijken voor stijlspatiëring van 40 en 60 cm.
Schakel altijd de stroom uit wanneer u in de buurt van elektrische draden werkt.

WERKEN MET VERSCHILLENDE MATERIALEN
StudSensor™ L50 is alleen bedoeld voor gebruik op droge binnenmuren.
waarschuwing Opmerking: De detectiediepte en nauwkeurigheid kunnen variëren als gevolg van vocht, de samenstelling van materialen, de muurtextuur en verf.

StudSensor™ L50 kan effectief scannen door de meeste plaatmateriaal, waaronder:

  • Kale houten vloer (in DEEPSCAN ® modus)
  • Linoleum op houten ondergrond
  • Gipsplaten over multiplex beplating
  • Behangen muren (indien droog)
  • Plafonds met textuur als de dikte uniform is (plaats een dun stuk karton op het plafond en scan eroverheen om schade aan de textuur te voorkomen)

StudSensor ™ L50 is niet ontworpen om materialen te scannen zoals:

  • Keramische vloertegels
  • Vloerbedekking en vulling
  • Behang met metalen vezels
  • Vers geverfde muren die nog vochtig zijn (kan een week of langer duren om te drogen na het aanbrengen)
  • Lat- en stucwerkmuren
  • Met folie bedekte isolatieplaat
  • Glas of enig ander dicht materiaal

DE MODUS SELECTEREN

Verplaats de keuzeschakelaar naar de gewenste modus:
STUD SCAN voor het vinden van houten of metalen stijlen of
DEEPSCAN® voor het vinden van stijlen achter muren die meer dan 19 mm dik zijn.
Het apparaat blijft uitgeschakeld als de aan/uit-knop niet wordt ingedrukt.

EEN STIJL VINDEN

Scan altijd naar stijlen met de scanner plat tegen de muur. Beweeg de modusknop naar STUD SCAN, plaats het gereedschap plat tegen de muur en houd vervolgens de aan/uit-knop ingedrukt. Wacht tot de pieptoon bevestigt dat de kalibratie is voltooid voordat u de scanner verplaatst.

Blijf de aan/uit-knop vasthouden en schuif het apparaat langzaam horizontaal over de muur, naar links of rechts. Naarmate u een stijl nadert, beginnen de pijsegmenten aan te gaan.

Wanneer de volledige pijl voor het eerst wordt weergegeven, de SpotLite®-aanwijzer schijnt en er een constante toon klinkt, hebt u de rand van de stijl gevonden. Markeer deze plek.

Zonder de aan/uit-knop los te laten, gaat u verder met scannen voorbij de gemarkeerde plek totdat sommige segmenten van de pijl uitgaan. Schuif het apparaat in omgekeerde richting om de andere rand van de stijl te lokaliseren.

Markeer deze tweede plek. Het midden van de stijl is gecentreerd tussen de twee markeringen.

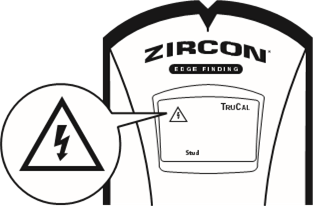

WIREWARNING® DETECTIE

WireWarning®-detectie werkt continu in de STUD SCAN- en DEEPSCAN®-modi. Wanneer er stroomvoerende AC-spanning wordt gedetecteerd, verschijnt de WireWarning®-indicator op het scherm. Als het scannen begint boven een stroomvoerende AC-draad, knippert de WireWarning®-indicator continu. Wees uiterst voorzichtig in deze omstandigheden of wanneer er stroomvoerende AC aanwezig is.
WIREWARNING® DETECTIE


Locators voor elektrische velden detecteren mogelijk geen stroomvoerende AC-draden als er vocht in de muur aanwezig is, of als draden zich meer dan 50 mm van het gescande oppervlak bevinden, in een plastic leiding of achter een multiplex schuifmuur of metalen muurbekleding.


GA ER NIET VANUIT DAT ER GEEN STROOMVOERENDE ELEKTRISCHE DRAADEN IN DE MUUR ZITTEN. ONDERNEEM GEEN ACTIES DIE GEVAARLIJK KUNNEN ZIJN ALS DE MUUR EEN STROOMVOERENDE ELEKTRISCHE DRAAD BEVAT. SCHAKEL ALTIJD DE ELEKTRISCHE STROOM-, GAS- EN WATERTOLVOER UIT VOORDAT U EEN OPPERVLAK BINNENDRINGT. HET NIET OPVOLGEN VAN DEZE INSTRUCTIES KAN LEIDEN TOT ELEKTRISCHE SCHOK, BRAND EN/OF ERNSTIG LETSEL OF ZAKELSCHADE.

HANDIGE TIPS (Zie ook nummer 2, BEDIENINGSTIPS)

Situatie Mogelijke oorzaken Oplossingen
Alle LCD-pictogrammen knipperen en het apparaat piept continu.
  • Scan is begonnen op een dicht deel van de muur of boven een stijl.
  • Het apparaat ligt niet plat tegen de muur.
  • Het apparaat is gekanteld of opgetild tijdens het scannen. (Al deze factoren beïnvloeden de juiste kalibratie.)
  • Het scanoppervlak is te dicht of te nat voor het apparaat om te werken.
  • Schakel het apparaat uit, verplaats het 7-8 cm, druk op de aan/uit-knop en begin opnieuw.
  • Plaats op ruwe oppervlakken een dun stuk karton op de muur en scan eroverheen om het apparaat soepeler te laten glijden.
  • Houd uw hand minimaal 15 cm van het apparaat terwijl u kalibreert en scant. Houd het apparaat vast met uw duim en wijsvinger niet hoger dan de handgrepen. Pas op dat u uw vingers niet beweegt na kalibratie.
  • Houd het apparaat altijd parallel aan de stijl en beweeg het loodrecht op de stijl die u probeert te lokaliseren.
  • Als u het apparaat gebruikt op een muur die onlangs is afgeplakt, geverfd of behangen, geef het dan de tijd om te drogen en probeer het opnieuw.
Kan stijlen niet detecteren in de STUD SCAN-modus (Stijlscanmodus).
Het middelste LCD-segment gaat niet aan of knippert niet in de STUD SCAN-modus (Stijlscanmodus).
  • De muur is bijzonder dik of dicht.
  • Schakel over naar de DEEPSCAN®-modus om de stijl te lokaliseren.
  • Interpreteer het paar LCD-balken het dichtst bij het midden als de stijlrand.
Het TruCal®-pictogram gaat aan, maar bij het scannen doet het apparaat niets anders.
  • Het apparaat ligt mogelijk niet plat tegen de muur.
  • Als het in de DEEPSCAN®-modus staat (DEEPSCAN® is ingeschakeld), hebt u mogelijk boven een stijl gekalibreerd.
  • Houd het apparaat zo vast dat de twee Velcro®-strips op de achterkant contact maken met de muur.
  • Kalibreer het apparaat op een andere plaats en scan het gebied opnieuw.
Werken in de DEEPSCAN®-modus en kan geen stijlen detecteren.
  • U hebt mogelijk boven een stijl gekalibreerd. (De foutconditie is uitgeschakeld in de DEEPSCAN®-modus omdat deze twee keer zo gevoelig is als STUD SCAN (Stijlscan).)
  • U houdt het apparaat mogelijk vast als een tv-afstandsbediening en richt het op de muur.
  • Verplaats het apparaat 7-8 cm en kalibreer opnieuw.
  • Houd het apparaat zo vast dat de twee Velcro®-strips op de achterkant contact maken met de muur.
Detecteert andere objecten dan stijlen.
  • Elektrische bedrading en metalen of plastic leidingen kunnen zich in de buurt van of in contact met het achteroppervlak van de muur bevinden.
  • Controleer op andere stijlen die op gelijke afstand aan weerszijden van 30, 40 of 60 cm van elkaar liggen of op dezelfde stijl op verschillende plaatsen direct boven of onder het eerste scangebied.
U vermoedt elektrische draden, maar detecteert er geen.
  • Draden kunnen zijn afgeschermd achter metalen muurbekleding, multiplex schuifmuur of ander dicht materiaal, of in een leiding.
  • De draden zijn mogelijk niet stroomvoerend.
  • Draden dieper dan 50 mm vanaf het oppervlak worden mogelijk niet gedetecteerd.
  • Wees extra voorzichtig als het gebied multiplex, dikke houten achterkant achter gipsplaat of dikkere muren heeft.
  • Als een schakelaar een stopcontact bedient, zorg er dan voor dat deze AAN staat voor detectie, maar uitgeschakeld is bij het werken in de buurt van elektrische draden.
Schakel altijd de stroom uit bij het snijden, spijkeren of boren in de buurt van elektrische draden.
Het gebied van spanningsdetectie lijkt veel groter dan de werkelijke draad (alleen AC).
  • Spanningsdetectie kan zich op gipsplaat tot 30 cm van elke kant van een daadwerkelijke elektrische draad verspreiden.
  • Om de detectie te verfijnen, schakelt u het apparaat uit en weer in aan de rand van de plaats waar de draad is gedetecteerd en scant u opnieuw.
Schakel altijd de stroom uit bij het snijden, spijkeren of boren in de buurt van elektrische draden.

BEPERKTE GARANTIE VAN 2 JAAR

Zircon Corporation, ("Zircon") garandeert dat dit product vrij is van defecten in materialen en vakmanschap gedurende twee jaar vanaf de aankoopdatum. Elk defect product dat binnen de garantieperiode wordt geretourneerd naar de plaats van aankoop met bewijs van aankoopdatum, wordt naar keuze van de winkelier vervangen. Deze garantie is beperkt tot het elektronische circuit en de originele behuizing van het product en sluit uitdrukkelijk schade uit die is veroorzaakt door misbruik, onredelijk gebruik of verwaarlozing. Deze garantie komt in de plaats van alle andere garanties, expliciet of impliciet, en geen andere verklaringen of claims van welke aard dan ook zijn bindend of verplichten Zircon. Alle impliciete garanties die van toepassing zijn op dit product zijn beperkt tot de periode van twee jaar na de aankoop.

IN GEEN ENKEL GEVAL ZAL ZIRCON AANSPRAKELIJK ZIJN VOOR ENIGE SPECIALE, INCIDENTELE OF GEVOLGSCHADE DIE VOORTVLOEIT UIT HET BEZIT, GEBRUIK OF STORING VAN DIT PRODUCT.
