VOORDAT U BEGINT

ZIRCON^® STUD FINDERS WERKEN DOOR HET DETECTEREN VAN DICHTHEIDSVERANDERINGEN ACHTER DE MUUR. ANDERE OBJECTEN KUNNEN OOK WORDEN GEDETECTEERD, VOORAL ALS ZE ZICH DICHT BIJ DE MUUR BEVINDEN. NEEM NIET AAN DAT ALLES WAT GEDETECTEERD WORDT EEN STIJL IS.

• Gebruik altijd een nieuwe 9V alkaline batterij met een lange houdbaarheidsdatum, minstens 3 jaar na de huidige datum. Zorg dat de richting van de batterij overeenkomt met de afbeelding in de batterijhouder.
• Vertrouw niet uitsluitend op de scanner om objecten achter een oppervlak te lokaliseren. Gebruik andere informatie om objecten te helpen lokaliseren voordat u het oppervlak binnendringt, inclusief bouwtekeningen, zichtbare toegangspunten van leidingen en bedrading in muren, zoals in een kelder, en standaard praktijken voor stijl afstand.
• Start uw scan altijd in de StudScan-modus, die scant door oppervlakken tot 19 mm diep. Scannen in DeepScan^® -modus kan een object verder achter de muur detecteren dat al dan niet een stijl is.
• Scan altijd op verschillende hoogtes op de muur naar stijlen en markeer de locatie van elk doel dat door de stijlzoeker wordt aangegeven. Dit wordt "het in kaart brengen van de muur" genoemd. Leidingen en andere objecten geven waarschijnlijk geen consistente metingen van vloer tot plafond, zoals een stijl dat zou doen.
• Metingen moeten altijd consistent en herhaalbaar zijn.
• Zircon stijlzoekers worden alleen aanbevolen voor gebruik binnenshuis.
• Stijlen lopen normaal gesproken van vloer tot plafond, behalve boven en onder ramen en boven deuren.
• Andere objecten die vaak in muren, vloeren of plafonds voorkomen, zijn waterleidingen, gasleidingen, brandwerende voorzieningen en elektrische bedrading.
• De detectiediepte en nauwkeurigheid kunnen variëren, afhankelijk van de omstandigheden van de scanomgeving, zoals mineraalgehalte, vocht, textuur en consistentie van de muurmaterialen.
• Schakel altijd de stroom uit wanneer u in de buurt van elektrische bedrading werkt.
• Afhankelijk van de nabijheid van elektrische bedrading of leidingen tot het muuroppervlak, kan de scanner ze op dezelfde manier detecteren als stijlen. Wees altijd voorzichtig bij het spijkeren, snijden of boren in muren, vloeren en plafonds die deze items kunnen bevatten.
• Stijlen en balken zijn normaal gesproken 40 of 60 cm uit elkaar, zijn normaal gesproken 38 mm breed en kunnen worden gescheiden door brandwerende voorzieningen. Alles wat dichter bij elkaar ligt, of een andere breedte heeft, is mogelijk geen stijl of balk.

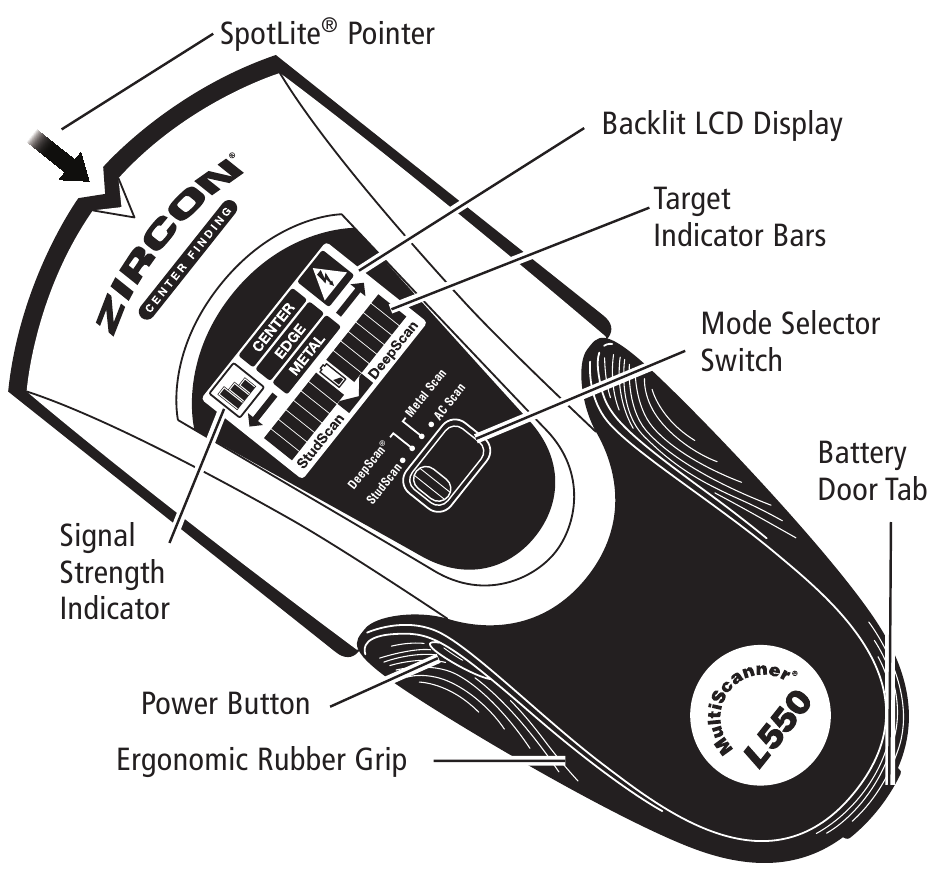

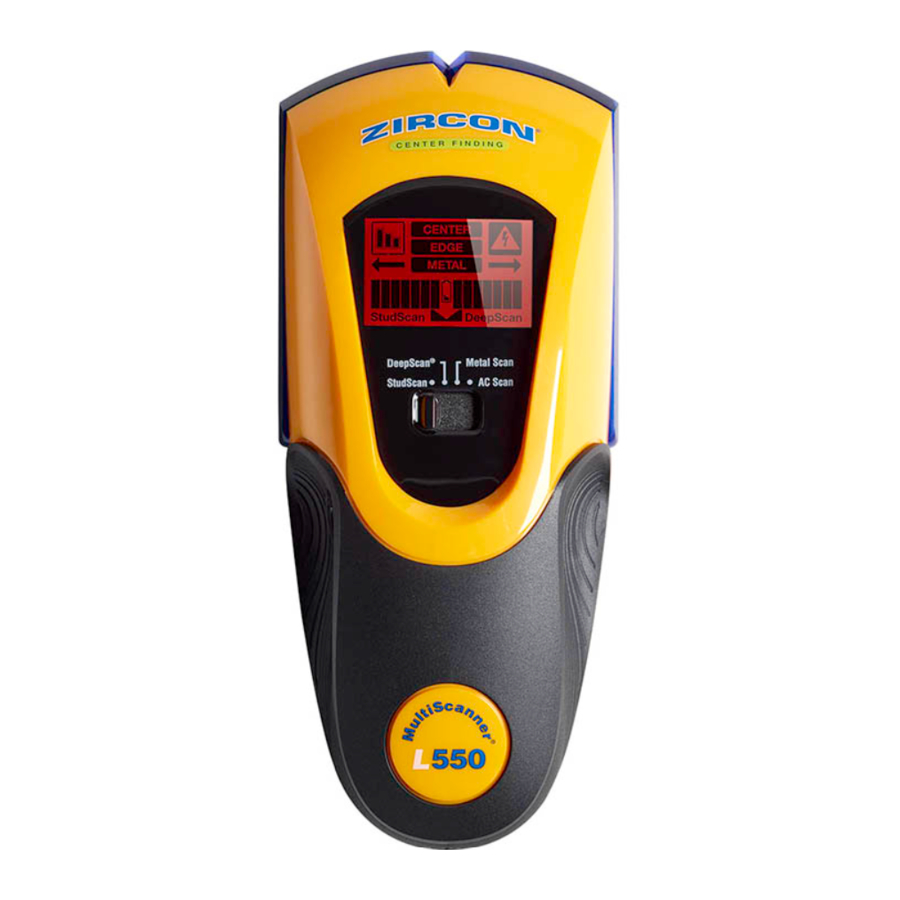

OVERZICHT

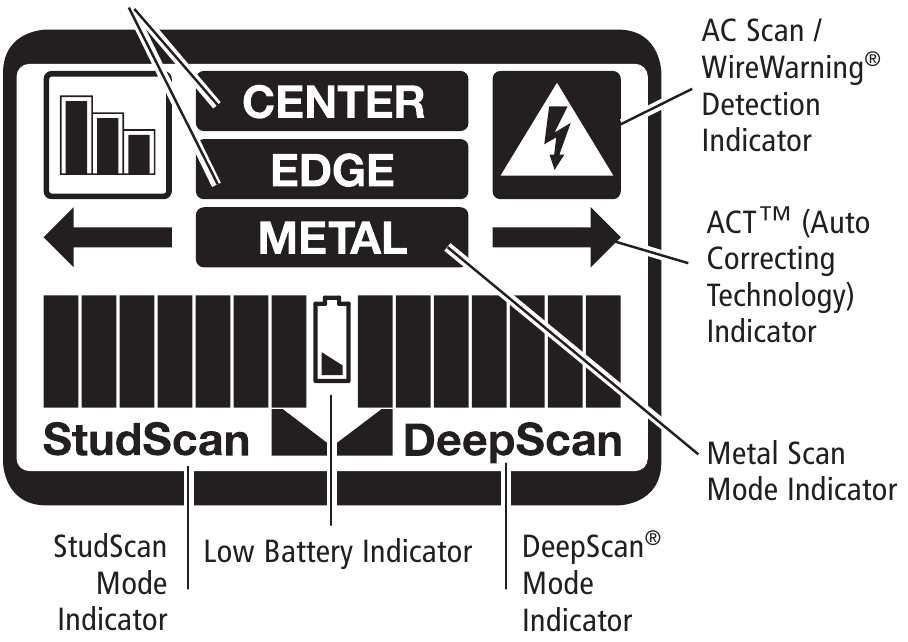

Stud EDGE / CENTER Indicatoren

4 scanmodi:

• StudScan lokaliseert het midden en de randen van stijlen (hout of metaal) tot 19 mm diep
• DeepScan lokaliseert het midden en de randen van stijlen tot 38 mm diep
• Metal Scan lokaliseert ferrometaal (magnetisch) metaal, zoals staal, tot 75 mm diep, en non-ferrometaal (niet-magnetisch) metaal, zoals koper, tot 38 mm diep
• AC Scan lokaliseert actieve, niet-afgeschermde AC-draden tot 50 mm diep

WireWarning Detection detecteert en waarschuwt automatisch voor actieve, niet-afgeschermde AC-draden (wisselstroom) tot 50 mm diep in de StudScan-, DeepScan- en Metal Scan-modi.
Om de scanner te activeren, houdt u de Power Button (Aan/uit-knop) ingedrukt. Als de knop niet wordt ingedrukt en vastgehouden, wordt het apparaat uitgeschakeld.

EEN STIJL VINDEN

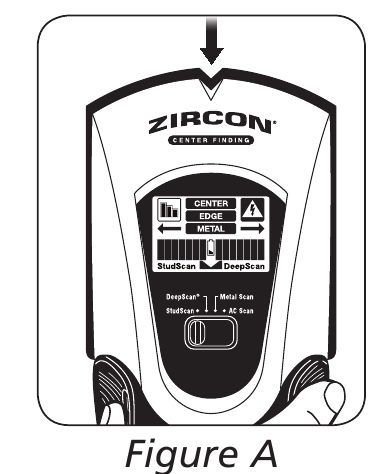

Voor het beste resultaat houdt u de scanner vast zoals afgebeeld (Figuur A) en beweegt u langzaam tijdens het scannen. Raak het oppervlak niet aan tijdens de kalibratie of scan.

1. Zet de modus op StudScan.
2. Houd de scanner plat tegen de muur en houd vervolgens de Power Button (Aan/uit-knop) ingedrukt. Binnen 1 – 2 seconden kalibreert het apparaat. Een korte pieptoon bevestigt dat de kalibratie is voltooid.
   VERPLAATS DE SCANNER NIET TIJDENS DE KALIBRATIE.

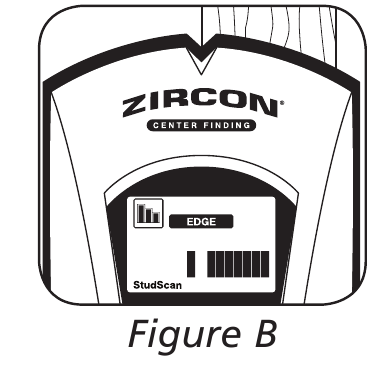

3. Terwijl u de Power Button (Aan/uit-knop) ingedrukt houdt, schuift u de scanner langzaam langs de muur. Wanneer de scanner de rand van een stijl vindt, wordt EDGE (Rand) weergegeven. (Figuur B)

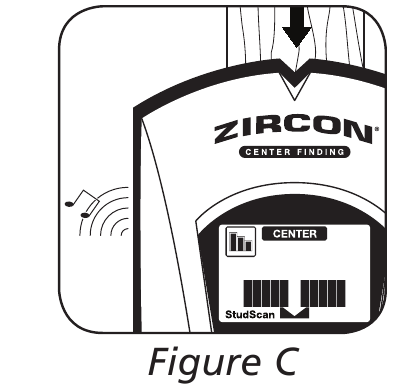

4. Blijf schuiven. Wanneer de scanner het midden van een stijl vindt, wordt CENTER (Midden) weergegeven, het licht gaat branden, 3 balken geven de signaalsterkte aan en er klinkt een zoemer. (Figuur C)


OPMERKING: Als er slechts twee signaalbalken worden weergegeven (Figuur D), kan de stijl te diep zitten. Selecteer de DeepScan-modus en herhaal de scan.

De scanner kalibreert automatisch opnieuw tijdens gebruik. Als er pijlen op het display verschijnen, is de scanner te dicht bij een stijl gekalibreerd en vervolgens weggehaald. Dit is ACT (Auto Correcting Technology) (Figuur E).

SCANNEN IN DE DEEPSCAN-MODUS

De DeepScan-modus kan stijlen tot 38 mm diep detecteren. Om te scannen op diepere stijlen, of voor gebruik met dikkere muren:

1. Zet de modus op DeepScan.
2. Herhaal stappen 2 – 4 onder EEN STIJL VINDEN.

SCANNEN OP METAAL

Gebruik de Metal Scan-modus om te bepalen of de gevonden stijl van hout is, of een metalen stijl of leiding.

1. Zet de modus op Metal Scan.
2. Voor maximale gevoeligheid houdt u de Power Button (Aan/uit-knop) ingedrukt. Houd de scanner weg van het oppervlak totdat een korte pieptoon bevestigt dat de kalibratie is voltooid en plaats hem vervolgens tegen het te scannen oppervlak.

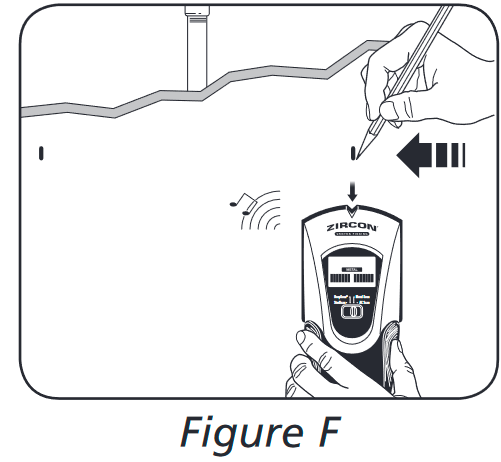

3. Terwijl u de Power Button (Aan/uit-knop) ingedrukt houdt, schuift u de scanner langzaam tegen de muur. Markeer de plek waar de meeste middelste balken worden weergegeven. Voor een sterke meting licht de scanner op en klinkt er een constante pieptoon. (Figuur F)

4. Blijf in dezelfde richting schuiven totdat de balken verminderen en keer dan de richting om. Markeer de plek waar de displaybalken pieken. Het midden tussen de twee markeringen is de locatie van het metalen object.

OPMERKING: Als het apparaat een groot oppervlak metaal aangeeft, verfijn dan de scan om het midden nauwkeuriger te vinden.

METAALSCAN VERFIJNEN

1. Laat de Power Button (Aan/uit-knop) los en positioneer de scanner vervolgens over een van de vorige markeringen. Dit zal resetten naar een lagere gevoeligheid en het scangebied versmallen. (Figuur G)
2. Houd de Power Button (Aan/uit-knop) ingedrukt en herhaal vervolgens 3 en 4 onder SCANNEN OP METAAL.
3. Herhaal indien nodig voor meer nauwkeurigheid. (Figuur H)

OPMERKING: Als er balken worden weergegeven, is er metaal aanwezig. Kleine doelen of doelen die zich diep onder het oppervlak bevinden, kunnen slechts één of twee balken weergeven, en de scanner is mogelijk niet in staat om het midden van het metaal te lokaliseren.

SCANNEN OP AC (wisselstroom)

Gebruik de AC Scan-modus om actieve, niet-afgeschermde bedrading te vinden.

SCHAKEL ALTIJD DE STROOM UIT WANNEER U IN DE BUURT VAN ELEKTRISCHE BEDRADING WERKT (BEHALVE TIJDENS HET SCANNEN).

1. Zet de modus op AC Scan.
2. Houd de scanner plat tegen de muur en houd vervolgens de Power Button (Aan/uit-knop) ingedrukt. Een korte pieptoon bevestigt dat de kalibratie is voltooid.
   VERPLAATS DE SCANNER NIET TIJDENS DE KALIBRATIE.
3. Terwijl u de Power Button (Aan/uit-knop) ingedrukt houdt, schuift u de scanner langzaam tegen de muur. Markeer de plek waar de meeste middelste balken worden weergegeven. Voor een sterke meting licht de scanner op en klinkt er een constante pieptoon. (Figuur F)
4. Ga verder in dezelfde richting totdat de balken verminderen en keer dan de richting om. Markeer de plek waar de displaybalken pieken. Het midden tussen de twee markeringen is de locatie van de actieve, niet-afgeschermde AC-bedrading. Als het apparaat actieve elektriciteit over een groot gebied aangeeft, verlaag dan de gevoeligheid van de scanner om het scangebied te verfijnen en de actieve AC-bedrading nauwkeuriger te lokaliseren.

NEEM NIET AAN DAT ER GEEN ACTIEVE ELEKTRISCHE DRADEN IN DE MUUR ZITTEN. ONDERNEEM GEEN ACTIES DIE GEVAARLIJK KUNNEN ZIJN ALS DE MUUR EEN ACTIEVE ELEKTRISCHE DRAAD BEVAT.
SCHAKEL ALTIJD DE ELEKTRISCHE, GAS- EN WATERTOEVOER UIT VOORDAT U EEN OPPERVLAK PENETREERT. HET NIET OPVOLGEN VAN DEZE INSTRUCTIES KAN LEIDEN TOT ELEKTRISCHE SCHOKKEN, BRAND EN/OF ERNSTIG LETSEL OF SCHADE AAN EIGENDOMMEN.

AC-SCAN VERFIJNEN

1. Laat de Power Button (Aan/uit-knop) los en positioneer de scanner vervolgens over een van de vorige markeringen. Dit zal resetten naar een lagere gevoeligheid en het scangebied versmallen. (Figuur G)
2. Houd de Power Button (Aan/uit-knop) ingedrukt en herhaal vervolgens 3 en 4 onder SCANNEN OP AC.
3. Herhaal indien nodig voor meer nauwkeurigheid. (Figuur H)

OPMERKING: AC Scan detecteert alleen actieve (hete) niet-afgeschermde AC-bedrading. Raadpleeg de WAARSCHUWING onder WireWarning Detection hieronder voor belangrijke details en waarschuwingen over AC-detectie.

WIREWARNING DETECTION
De Zircon^® WireWarning
Detection-functie werkt continu in de StudScan-, DeepScan- en Metal Scan-modi. Wanneer actieve, niet-afgeschermde AC-spanning wordt gedetecteerd, wordt de WireWarning Detection Indicator (WireWarning Detectie Indicator) weergegeven. Als het scannen begint boven een actieve AC-draad, zal de Indicator of de middelste balken (in AC Scan) continu op het display knipperen.

Wees uiterst voorzichtig onder deze omstandigheden, of wanneer er actieve AC-bedrading aanwezig is.

DE SCANNER DETECTEERT MOGELIJK GEEN ACTIEVE STROOM ALS DE DRADEN ZICH MEER DAN 50 MM ONDER HET GESCANDE OPPERVLAK BEVINDEN, IN BETON, IN EEN LEIDING ZITTEN, ACHTER EEN PLYWOOD SCHEERWAND OF METALEN WANDBEKLEDING, OF ALS ER VOCHT AANWEZIG IS IN DE OMGEVING OF HET GESCANDE OPPERVLAK.

WERKEN MET VERSCHILLENDE MATERIALEN

Behang
Deze scanner functioneert normaal op muren die bedekt zijn met behang of stof, tenzij de materialen van metaalfolie zijn, metaalvezels bevatten of nog nat zijn na het aanbrengen. Behang moet mogelijk enkele weken na het aanbrengen drogen.

Vers geverfde muren
Verf kan een week of langer nodig hebben om te drogen na het aanbrengen. Als het moeilijk is om een stijl te lokaliseren in een van de stijlscanmodi op droge of vers gedroogde verf, schakel dan over naar de Metal Scan-modus om de spijkers of gipsplaatschroeven te lokaliseren die de gipsplaat aan de stijlen bevestigen.

Riet en pleister
Vanwege onregelmatigheden in de pleisterdikte is het voor deze scanner moeilijk om stijlen te lokaliseren in een van de stijlscanmodi. Schakel over naar de Metal Scan-modus om de spijkerkoppen te lokaliseren die houten latten aan de stijlen bevestigen. Als het pleister een metalen gaasversterking heeft, kan de scanner geen stijlen detecteren door dat materiaal.

Sterk gestructureerde muren of akoestische plafonds
Bij het scannen van een plafond of muur met een oneffen oppervlak, plaatst u dun karton op het te scannen oppervlak en scant u over het karton in de DeepScan-modus. Als er onregelmatige scanresultaten worden ontvangen, schakel dan over naar de Metal Scan-modus om spijkers of gipsplaatschroeven te lokaliseren die verticaal zijn uitgelijnd waar een stijl of balk is geplaatst.

Houten vloeren, ondervloeren of gipsplaat over multiplex beplating
Gebruik de DeepScan-modus en beweeg de scanner langzaam. De signaalsterkte-indicator kan slechts een paar balken weergeven wanneer de scanner een stijl door een dik oppervlak lokaliseert.

Deze scanner kan niet scannen op houten stijlen en balken door tapijt en vulling. Probeer in problematische situaties de Metal Scan-modus te gebruiken om spijkers of schroeven te lokaliseren die respectievelijk verticaal of horizontaal kunnen worden uitgelijnd waar een stijl of balk is geplaatst.

OPMERKING: De detectiediepte en nauwkeurigheid kunnen variëren, afhankelijk van de omstandigheden van de scanomgeving, zoals mineraalgehalte, vocht, textuur en consistentie van de muurmaterialen.

Elektrische bedrading en leidingen
Afhankelijk van de nabijheid van elektrische bedrading of leidingen tot het muuroppervlak, kan de scanner ze op dezelfde manier detecteren als stijlen.

dient altijd in acht te worden genomen bij het spijkeren, snijden of boren in muren, vloeren en plafonds die deze items kunnen bevatten.

Stijlen en balken zijn normaal gesproken 40 of 60 cm uit elkaar en zijn 38 mm breed. Alles wat dichter bij elkaar ligt, of een andere breedte heeft, is mogelijk geen stijl of balk.

PROBLEEMOPLOSSING & BOUWTIPS

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
