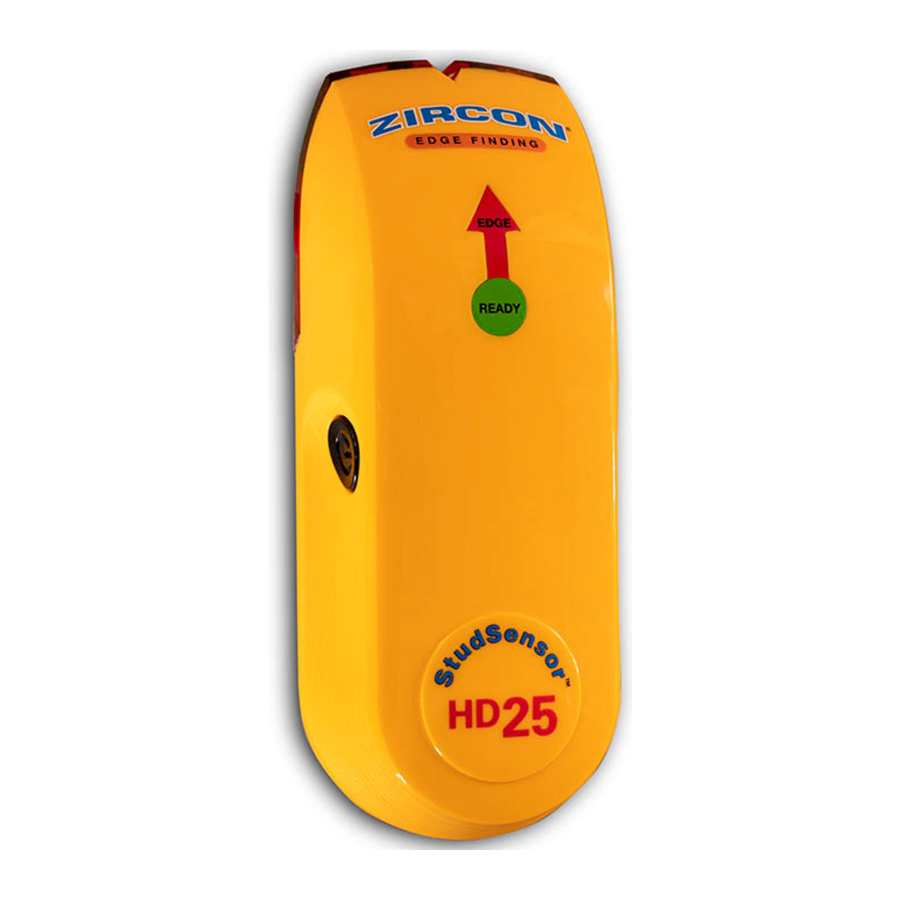

Zircon StudSensor HD25 - Handleiding randzoekende balkzoeker

VOORDAT U BEGINT

ZIRCON^® BALKZOEKERS WERKEN DOOR DICHTHEIDSVERANDERINGEN ACHTER DE MUUR TE DETECTEREN. ANDERE OBJECTEN KUNNEN WORDEN GEDETECTEERD, VOORAL ALS ZE ZEER DICHT BIJ DE MUUR ZIJN. NEEM NIET AAN DAT ALLES WAT GEDETECTEERD WORDT EEN BALK IS.

• Gebruik altijd een nieuwe alkalinebatterij met een lange houdbaarheidsdatum. Stem de richting van de batterij af op de afbeelding in de batterijhouder.
• Vertrouw niet uitsluitend op het gereedschap om objecten achter een oppervlak te lokaliseren. Gebruik andere informatie om dergelijke objecten te helpen lokaliseren voordat u in het oppervlak dringt, inclusief bouwplannen, zichtbare toegangspunten van leidingen en bedrading in muren, zoals in een kelder, en standaardpraktijken voor de afstand tussen balken.
• Scan altijd op verschillende hoogtes op de muur naar balken en markeer de locatie van elk doelwit dat wordt aangegeven door de balkzoeker. Dit wordt "de muur in kaart brengen" genoemd. Leidingen en andere objecten geven waarschijnlijk geen consistente metingen van vloer tot plafond, zoals een balk wel zal doen.
• Metingen moeten altijd consistent en herhaalbaar zijn.
• Zircon balkzoekers worden alleen aanbevolen voor gebruik binnenshuis.
• Balken lopen normaal gesproken van vloer tot plafond, behalve boven en onder ramen en boven deuren.
• Andere objecten die vaak in muren, vloeren of plafonds voorkomen, zijn waterleidingen, gasleidingen, brandstoppen en elektrische bedrading.
• De detectiediepte en nauwkeurigheid kunnen variëren, afhankelijk van de scanningsomgevingsomstandigheden, zoals het mineraalgehalte, vocht, textuur en consistentie van de muurmaterialen.
• Schakel altijd de stroom uit wanneer u in de buurt van elektrische bedrading werkt.
• Afhankelijk van de nabijheid van elektrische bedrading of leidingen tot het muuroppervlak, kan het gereedschap deze op dezelfde manier detecteren als balken. Er moet altijd voorzichtigheid worden betracht bij het spijkeren, snijden of boren in muren, vloeren en plafonds die deze items kunnen bevatten.
• Balken en ribben zijn normaal gesproken 40 of 60 cm van elkaar verwijderd, zijn normaal gesproken 38 mm breed en kunnen worden gescheiden door brandstoppen. Alles wat dichter bij elkaar ligt, of een andere breedte heeft, is mogelijk geen balk of rib.

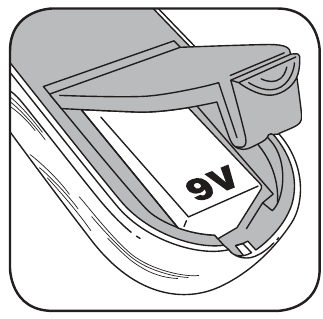

PLAATS EEN 9-VOLTS BATTERIJ

Gebruik altijd een nieuwe alkalinebatterij met een lange houdbaarheidsdatum. Stem de richting van de batterij af op de afbeelding in de batterijhouder.

Vertrouw niet uitsluitend op het gereedschap om objecten achter een oppervlak te lokaliseren. Gebruik andere informatie om objecten te helpen lokaliseren voordat u in het oppervlak dringt, inclusief bouwplannen, zichtbare toegangspunten van leidingen en bedrading in muren, zoals in een kelder, en standaardpraktijken voor de afstand tussen balken.

INSCHAKELEN

Om het gereedschap te activeren, houdt u de aan/uit-knop ingedrukt. Als de knop niet wordt ingedrukt, schakelt het apparaat uit.

EEN BALK VINDEN

Het gereedschap is ontworpen om de randen van houten en metalen balken tot 19 mm achter het gescande oppervlak te lokaliseren.
De nauwkeurigheid van de positie van een gevonden balk ligt doorgaans binnen 3 mm.

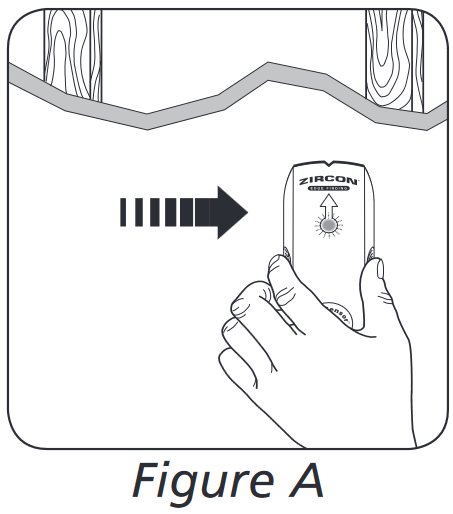

Voor de beste resultaten houdt u het gereedschap vast zoals afgebeeld (Afbeelding A) en beweegt u langzaam tijdens het scannen.

Raak het oppervlak niet aan tijdens de kalibratie of scan.

1. Houd het gereedschap plat tegen de muur, houd vervolgens de aan/uit-knop ingedrukt. Binnen 1 à 2 seconden zal het apparaat kalibreren en het groene READY-lampje gaat branden.
   VERPLAATS HET GEREEDSCHAP NIET TIJDENS DE KALIBRATIE.
2. Terwijl u de aan/uit-knop ingedrukt houdt, schuift u het gereedschap langzaam langs de muur.

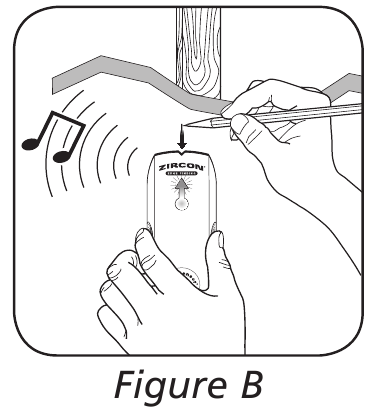

3. Wanneer het gereedschap de rand van de balk bereikt, gaat het rode EDGE-lampje branden, de SpotLite-aanwijzer schijnt en er klinkt een continu geluid. Markeer de plek. (Afbeelding B)


4. Zonder de aan/uit-knop los te laten, vervolgt u de scanrichting totdat het rode EDGE-lampje en de SpotLite-aanwijzer uitgaan en keert u vervolgens de richting om.

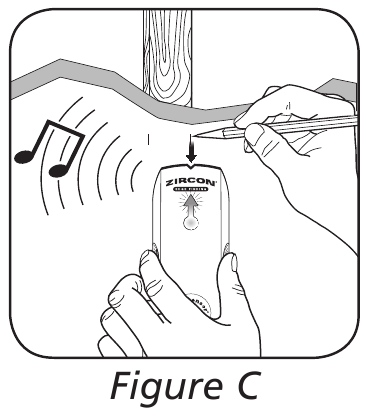

5. Schuif het gereedschap totdat de andere rand van de balk wordt gedetecteerd en markeer deze ook. (Afbeelding C) Het midden van de balk is het middelpunt tussen de twee markeringen.


WAARSCHUWING BOVEN DE BALK

Als het scannen direct boven een balk begint, geeft het gereedschap een continu piepgeluid.
Als dit gebeurt, start u de scan opnieuw op een andere locatie.

NEEM NIET AAN DAT ER GEEN STROOMVOERENDE ELEKTRISCHE DRAADEN IN DE MUUR ZITTEN. ONDERNEEM GEEN ACTIES DIE GEVAARLIJK KUNNEN ZIJN ALS DE MUUR EEN STROOMVOERENDE ELEKTRISCHE DRAAD BEVAT. SCHAKEL ALTIJD DE ELEKTRICITEITS-, GAS- EN WATERTOEVOER UIT VOORDAT U IN EEN OPPERVLAK DRINGT. HET NIET OPVOLGEN VAN DEZE INSTRUCTIES KAN LEIDEN TOT ELEKTRISCHE SCHOKKEN, BRAND EN/OF ERNSTIG LETSEL OF SCHADE AAN EIGENDOMMEN.

WERKEN MET VERSCHILLENDE MATERIALEN

Behang Dit gereedschap functioneert normaal op muren die bedekt zijn met behang of stof, tenzij de materialen van metaalfolie zijn, metaalvezels bevatten of nog nat zijn na het aanbrengen. Behang moet mogelijk enkele weken na het aanbrengen drogen.
Vers geverfde muren Verf kan na het aanbrengen een week of langer nodig hebben om te drogen.
Riet en pleister Vanwege onregelmatigheden in de pleisterdikte wordt dit gereedschap niet aanbevolen voor gebruik op riet en pleister.
Sterk gestructureerde muren of akoestische plafonds Plaats bij het scannen van een plafond of muur met een oneffen oppervlak dun karton op het te scannen oppervlak.
Dit gereedschap kan niet scannen naar houten balken en ribben door tapijt en vulling.
OPMERKING: De detectiediepte en nauwkeurigheid kunnen variëren, afhankelijk van de scanningsomgevingsomstandigheden, zoals het mineraalgehalte, vocht, textuur en consistentie van de muurmaterialen.
Elektrische bedrading en leidingen Afhankelijk van de nabijheid van elektrische bedrading of leidingen tot het muuroppervlak, kan het gereedschap deze op dezelfde manier detecteren als balken.
Er moet altijd voorzichtigheid worden betracht bij het spijkeren, snijden of boren in muren, vloeren en plafonds die deze items kunnen bevatten.
Balken en ribben zijn normaal gesproken 40 of 60 cm van elkaar verwijderd en zijn 38 mm breed. Alles wat dichter bij elkaar ligt, of een andere breedte heeft, is mogelijk geen balk of rib.
Dit gereedschap is niet ontworpen voor gebruik met:

• Keramische vloertegels
• Tapijt en vulling
• Behang met metaalvezels
• Vers geverfde muren die nog vochtig zijn (kan na het aanbrengen een week of langer duren voordat ze droog zijn)
• Rieten en stucwerkmuren
• Met folie bedekte isolatieplaat
• Glas of een ander dicht materiaal
• Oppervlakken dikker dan 19 mm

PROBLEEMOPLOSSING & BOUWTIPS

Ga naar uk.zircon.com voor de meest actuele instructies.

ZirconCorporation

ZirconTools | ZirconToolPro

ZirconTV

ZirconTools

Referenties

• Balkzoekers | Metaaldetectoren | Scanners | Zircon Corporation

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Zircon StudSensor HD25 - Handleiding randzoekende balkzoeker
