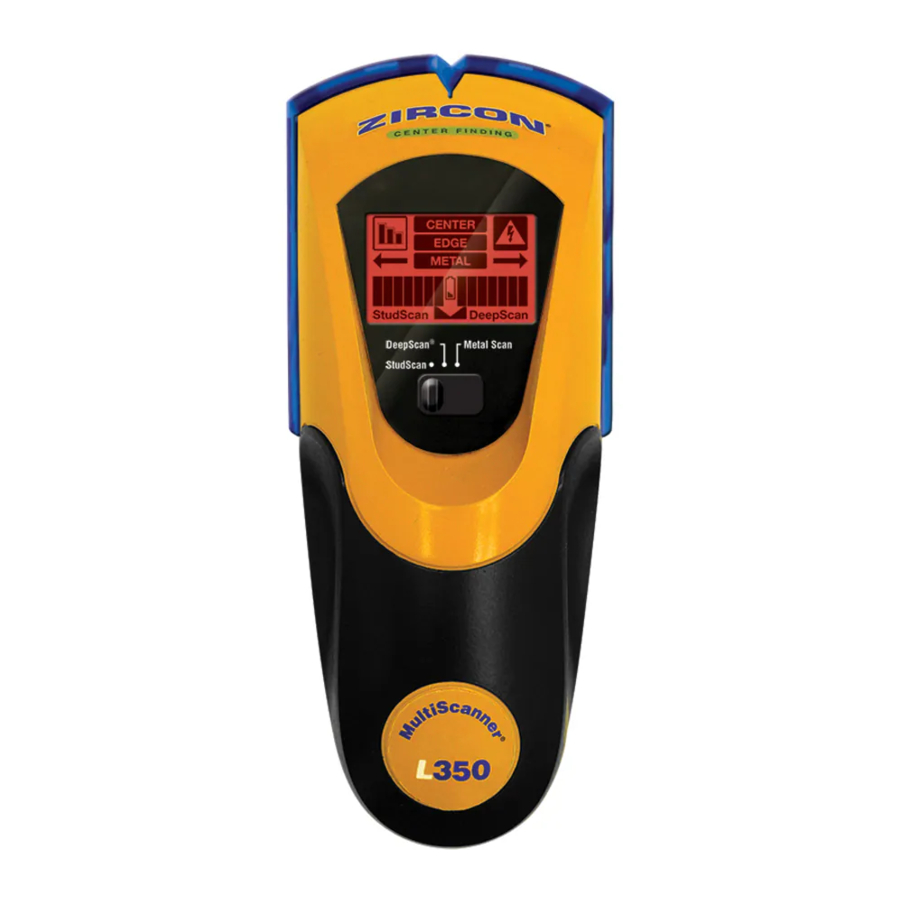

Zircon MultiScanner L350 - Handleiding multifunctionele muurscanner

VOORDAT U BEGINT

ZIRCON^® STUD FINDERS WERKEN DOOR DICHTHEIDSVERANDERINGEN ACHTER DE MUUR TE DETECTEREN. ANDERE OBJECTEN KUNNEN WORDEN GEDETECTEERD, VOORAL ALS ZE HEEL DICHT BIJ DE MUUR ZITTEN. NEEM NIET AAN DAT ALLES WAT WORDT GEDETECTEERD EEN STIJL IS.

• Gebruik altijd een nieuwe 9V alkalinebatterij met een verlengde houdbaarheidsdatum van minimaal 3 jaar na de huidige datum. Zorg ervoor dat de batterijrichting overeenkomt met de afbeelding in het batterijvak.
• Vertrouw niet uitsluitend op de scanner om objecten achter een oppervlak te lokaliseren. Gebruik andere informatie om objecten te lokaliseren voordat u door het oppervlak dringt, inclusief bouwplannen, zichtbare toegangspunten van leidingen en bedrading in muren, zoals in een kelder, en standaardpraktijken voor stijlverdeling.
• Start uw scan altijd in StudScan Mode, die oppervlakken tot 19 mm diep scant. Scannen in DeepScan^® Mode kan een object verder achter de muur detecteren dat al dan niet een stijl is.
• Scan altijd op stijlen op verschillende hoogtes op de muur en markeer de locatie van elk doel dat door de stijlzoeker wordt aangegeven. Dit wordt "de muur in kaart brengen" genoemd. Leidingen en andere objecten geven waarschijnlijk geen consistente metingen van vloer tot plafond, zoals een stijl zou doen.
• Metingen moeten altijd consistent en herhaalbaar zijn.
• Zircon stijlzoekers worden alleen aanbevolen voor gebruik binnenshuis.
• Stijlen lopen normaal gesproken van vloer tot plafond, behalve boven en onder ramen en boven deuren.
• Andere objecten die vaak in muren, vloeren of plafonds zitten, zijn waterleidingen, gasleidingen, brandwerende voorzieningen en elektrische bedrading.
• De detectiediepte en -nauwkeurigheid kunnen variëren, afhankelijk van de scanomgevingsomstandigheden, zoals het mineraalgehalte, het vochtgehalte, de textuur en de consistentie van de muurmaterialen.
• Schakel altijd de stroom uit wanneer u in de buurt van elektrische bedrading werkt.
• Afhankelijk van de nabijheid van elektrische bedrading of leidingen tot het muuroppervlak, kan de scanner deze op dezelfde manier detecteren als stijlen. Wees altijd voorzichtig bij het spijkeren, snijden of boren in muren, vloeren en plafonds die deze objecten kunnen bevatten.
• Stijlen en balken zijn normaal gesproken 40 of 60 cm uit elkaar op het midden, zijn normaal gesproken 38 mm breed en kunnen worden gescheiden door brandwerende voorzieningen. Alles wat dichter bij elkaar ligt of een andere breedte heeft, is mogelijk geen stijl of balk.

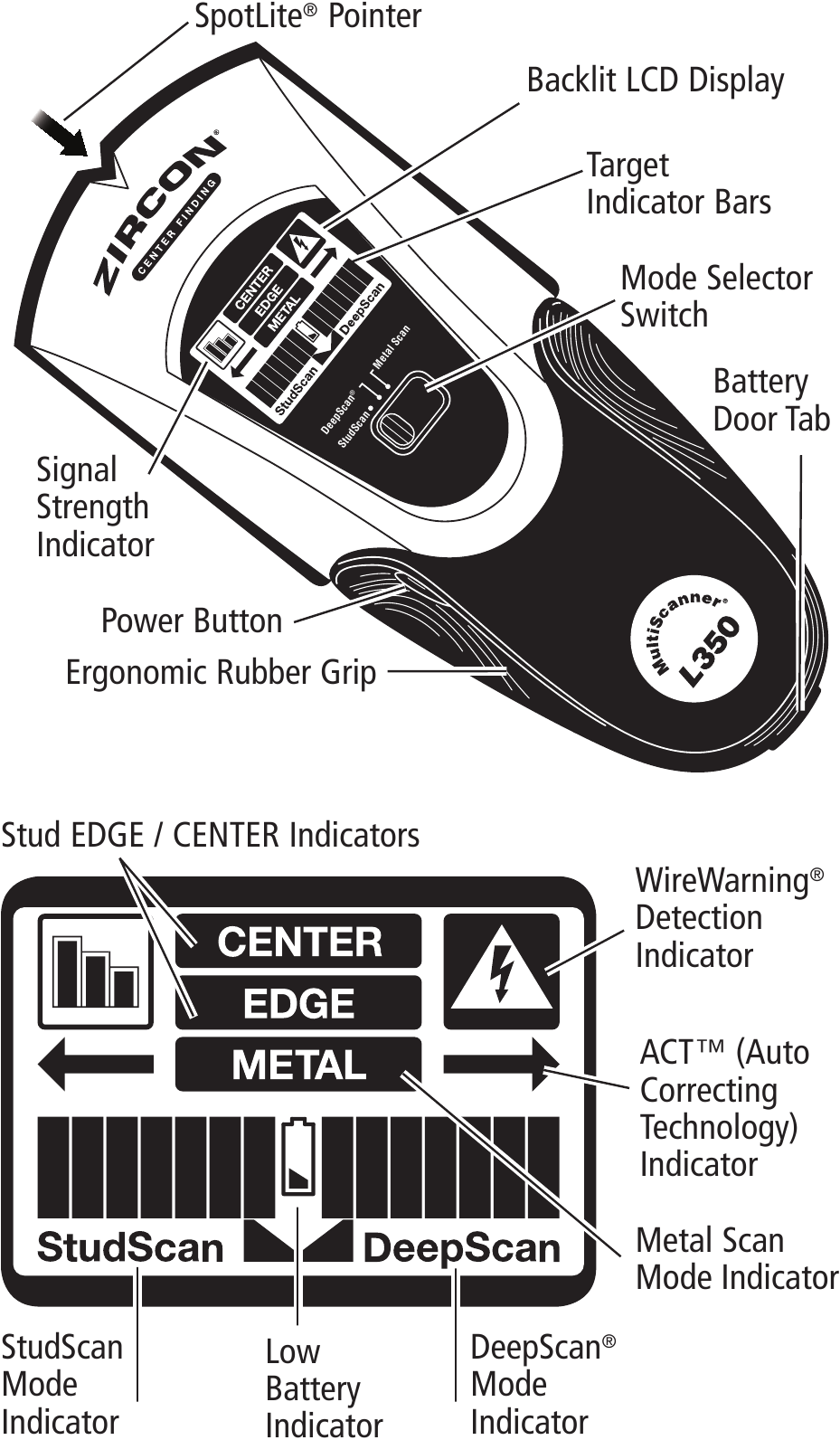

OVERZICHT

3 scanmodi:

• StudScan lokaliseert het midden en de randen van een stijl (hout of metaal) tot 19 mm diep
• DeepScan lokaliseert het midden en de randen van een stijl tot 38 mm diep
• Metal Scan lokaliseert ferro (magnetisch) metaal, zoals staal, tot 75 mm diep, en non-ferro (niet-magnetisch) metaal, zoals koper, tot 38 mm diep

WireWarning Detection detecteert en waarschuwt automatisch voor actieve, niet-afgeschermde AC-draden (wisselstroom) tot 50 mm diep in alle modi.

9-VOLTSBATTERIJ PLAATSEN

Gebruik altijd een nieuwe 9V alkalinebatterij met een verlengde houdbaarheidsdatum van minimaal 3 jaar na de huidige datum. Zorg ervoor dat de batterijrichting overeenkomt met de afbeelding in het batterijvak.

Vertrouw niet uitsluitend op de tool om objecten achter een oppervlak te lokaliseren. Gebruik andere informatie om objecten te lokaliseren voordat u door het oppervlak dringt, inclusief bouwplannen, zichtbare toegangspunten van leidingen en bedrading in muren, zoals in een kelder, en standaardpraktijken voor stijlverdeling.

MODUS SELECTEREN / INSCHAKELEN

Verplaats de modusschakelaar naar de gewenste modus: StudScan, DeepScan of Metal Scan.

Om de scanner te activeren, houdt u de aan/uit-knop ingedrukt.
Als de aan/uit-knop niet wordt ingedrukt en vastgehouden, wordt het apparaat uitgeschakeld.

EEN STIJL VINDEN

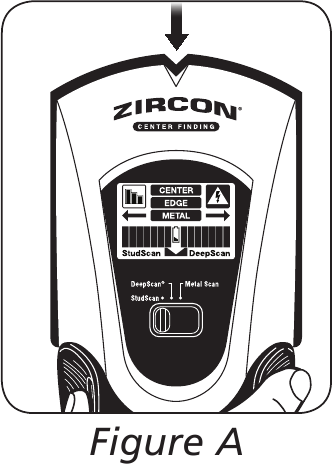

Voor het beste resultaat houdt u de scanner vast zoals afgebeeld (Afbeelding A) en beweegt u langzaam tijdens het scannen. Raak het oppervlak niet aan tijdens de kalibratie of scan.

1. Zet de modus op StudScan.
2. Houd de scanner plat tegen de muur en houd vervolgens de aan/uit-knop ingedrukt. Binnen 1 – 2 seconden wordt het apparaat gekalibreerd. Een korte pieptoon bevestigt dat de kalibratie is voltooid.
   VERPLAATS DE SCANNER NIET TIJDENS DE KALIBRATIE.

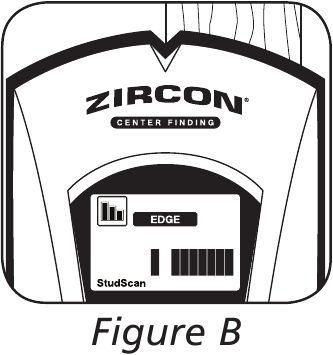

3. Terwijl u de aan/uit-knop ingedrukt houdt, schuift u de scanner langzaam langs de muur. Wanneer de scanner Afbeelding B de rand van een stijl vindt, wordt EDGE weergegeven. (Afbeelding B)

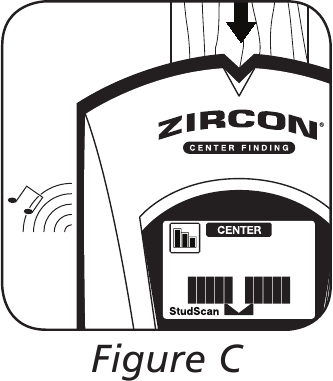

4. Blijf schuiven. Wanneer de scanner het midden van een stijl vindt, wordt CENTER weergegeven, licht brandt, 3 balken geven de signaalsterkte aan en er klinkt een zoemer. (Afbeelding C)

   OPMERKING: als er slechts twee signaalbalken worden weergegeven (Afbeelding D), kan de stijl te diep zitten. Selecteer DeepScan Mode en herhaal de scan.

   De scanner wordt automatisch opnieuw gekalibreerd tijdens gebruik. Als er pijlen op het display verschijnen (Afbeelding E), is de scanner te dicht bij een stijl gekalibreerd en vervolgens verplaatst. Dit is ACT (Auto Correcting Technology).


SCANNEN IN DE DEEPSCAN MODUS

DeepScan Mode kan stijlen tot 38 mm diep detecteren.
Om te scannen naar diepere stijlen of voor gebruik met dikkere muren:

1. Zet de modus op DeepScan.
2. Herhaal stappen 2 – 4 onder EEN STIJL VINDEN.

SCANNEN OP METAAL

Gebruik Metal Scan Mode om te bepalen of de gevonden stijl van hout of een metalen stijl of pijp is.

1. Zet de modus op Metal Scan.
2. Voor maximale gevoeligheid houdt u de aan/uit-knop ingedrukt. Houd de scanner van het oppervlak af totdat een korte pieptoon bevestigt dat de kalibratie is voltooid en plaats deze vervolgens tegen het te scannen oppervlak.

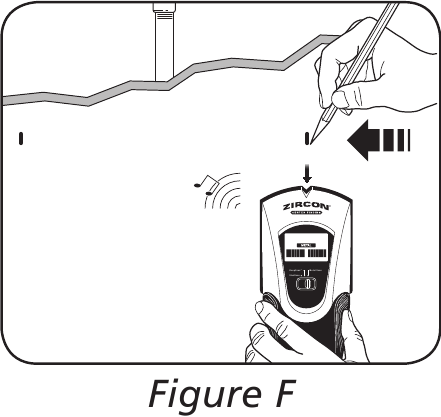

3. Terwijl u de aan/uit-knop ingedrukt houdt, schuift u de scanner langzaam tegen de muur. Markeer de plek waar de meeste middelste balken worden weergegeven. Voor een sterke meting licht de scanner op en klinkt er een constante pieptoon. (Afbeelding F)

4. Blijf in dezelfde richting schuiven totdat de balken verminderen en keer vervolgens de richting om. Markeer de plek waar de displaybalken pieken. Het midden tussen de twee markeringen is de locatie van het metalen object.
   OPMERKING: Als het apparaat een groot metalen gebied aangeeft, verfijnt u de scan om het midden nauwkeuriger te vinden.

METAALSCAN VERFIJNEN

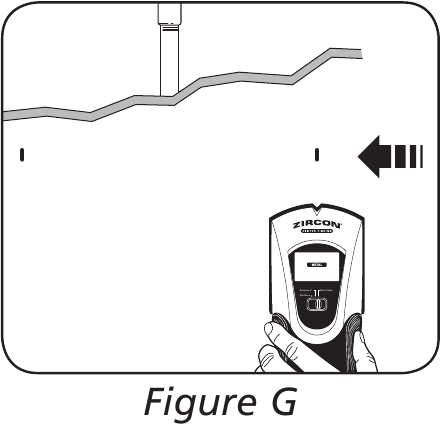

1. Laat de aan/uit-knop los en plaats de scanner boven een van de vorige markeringen. Hierdoor wordt de gevoeligheid verlaagd en het scangebied verkleind. (Afbeelding G)

2. Houd de aan/uit-knop ingedrukt en herhaal 3 en 4 onder METAAL SCANNEN.

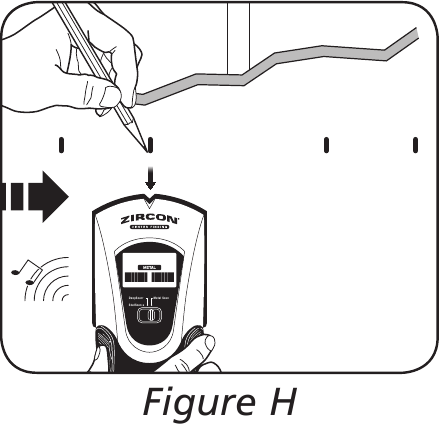

3. Herhaal indien nodig voor meer nauwkeurigheid. (Afbeelding H)

   OPMERKING: Als er balken worden weergegeven, is er metaal aanwezig. Kleine objecten of objecten die zich diep onder het oppervlak bevinden, tonen mogelijk slechts één of twee balken en de scanner kan mogelijk het midden van het metaal niet lokaliseren.

NEEM NIET AAN DAT ER GEEN ELEKTRISCHE BEDRADING ONDER SPANNING IN DE MUUR ZIT. ONDERNEEM GEEN ACTIES DIE GEVAARLIJK KUNNEN ZIJN ALS DE MUUR EEN ELEKTRISCHE DRAAD ONDER SPANNING BEVAT. SCHAKEL ALTIJD DE ELEKTRICITEIT, GAS EN WATERT OEVOER UIT VOORDAT U EEN OPPERVLAK BINNENDRINGT. HET NIET OPVOLGEN VAN DEZE INSTRUCTIES KAN LEIDEN TOT ELEKTRISCHE SCHOKKEN, BRAND EN/OF ERNSTIG LETSEL OF SCHADE AAN EIGENDOMMEN.

WIREWARNING DETECTIE

De Zircon^® WireWarning Detection-functie werkt continu in alle modi. Wanneer er actieve, onafgeschermde wisselspanning wordt gedetecteerd, wordt de WireWarning Detection-indicator weergegeven. Als het scannen begint boven een actieve stroomdraad, knippert de indicator continu.

Wees uiterst voorzichtig onder deze omstandigheden, of wanneer er actieve wisselstroombedrading aanwezig is.

DE SCANNER DETECTEERT MOGELIJK GEEN STROOM ONDER SPANNING ALS DE BEDRADING ZICH MEER DAN 50 MM ONDER HET GESCANDE OPPERVLAK BEVINDT, IN BETON, OMHULD IN EEN LEIDING, ACHTER EEN PLYH OUT-SCHUURMUUR OF EEN METALEN MUURBEKLEDING, OF ALS ER VOCHT AANWEZIG IS IN DE OMGEVING OF HET GESCANDE OPPERVLAK.

WERKEN MET VERSCHILLENDE MATERIALEN

Behang Deze scanner functioneert normaal op muren die bedekt zijn met behang of stof, tenzij de materialen van metaalfolie zijn, metaalvezels bevatten of nog nat zijn na het aanbrengen. Het kan enkele weken duren voordat behang droog is na het aanbrengen.

Vers geverfde muren Het kan een week of langer duren voordat het droog is na het aanbrengen. Als het moeilijk is om een stijl te vinden in de StudScan-modus op droge of vers gedroogde verf, schakel dan over naar de Metaalscan-modus om de spijkers of gipsplaatschroeven te lokaliseren waarmee de gipsplaat aan de stijlen is bevestigd.

Riet en pleister Vanwege onregelmatigheden in de pleisterdikte is het voor deze scanner moeilijk om stijlen te lokaliseren in een van beide stijldetectiemodi. Schakel over naar de Metaalscan-modus om de spijkerkoppen te lokaliseren waarmee het houten riet aan de stijlen is bevestigd. Als het pleisterwerk is voorzien van een metalen wapeningsnet, kan de scanner geen stijlen detecteren door dat materiaal.

Sterk gestructureerde muren of akoestische plafonds Plaats bij het scannen van een plafond of muur met een oneffen oppervlak dun karton op het te scannen oppervlak en scan over het karton in de DeepScan-modus. Als er onregelmatige scanresultaten worden ontvangen, schakel dan over naar de Metaalscan-modus om spijkers of gipsplaatschroeven te lokaliseren die verticaal zijn uitgelijnd waar een stijl of balk is geplaatst.

Houten vloeren, ondervloeren of gipsplaten over multiplex beplating Gebruik de DeepScan-modus en beweeg de scanner langzaam. De signaalsterkte-indicator kan slechts één of twee balken weergeven wanneer de scanner een stijl detecteert door een dik oppervlak.

Deze scanner kan niet scannen naar houten stijlen en balken door tapijt en vulling. Probeer in problematische situaties de Metaalscan-modus te gebruiken om spijkers of schroeven te lokaliseren die respectievelijk verticaal of horizontaal zijn uitgelijnd waar een stijl of balk is geplaatst.

OPMERKING: De detectiediepte en -nauwkeurigheid kunnen variëren afhankelijk van de scanomgevingsomstandigheden, zoals het mineraalgehalte, het vochtgehalte, de textuur en de consistentie van de muurmaterialen.

Elektrische bedrading en leidingen Afhankelijk van de nabijheid van elektrische bedrading of leidingen tot het muuroppervlak, kan de scanner ze op dezelfde manier detecteren als stijlen. Er moet altijd voorzichtigheid worden betracht bij het spijkeren, snijden of boren in muren, vloeren en plafonds die deze items kunnen bevatten.

Stijlen en balken zijn normaal gesproken 40 of 60 cm uit elkaar geplaatst op het midden en zijn 38 mm breed. Alles wat dichter bij elkaar of van een andere breedte is, is mogelijk geen stijl of balk.

PROBLEEMOPLOSSING & CONSTRUCTIETIPS

Bezoek uk.zircon.com voor de meest actuele instructies.

ZirconCorporation
ZirconTV
ZirconTools | ZirconToolPro
ZirconTools
