Zircon StudSensor Pro 45 - Handleiding voor het vinden van stijlen

VOORDAT U BEGINT

ZIRCON^® STIJLDETECTOREN WERKEN DOOR DICHTHEIDSVERANDERINGEN ACHTER DE MUUR TE DETECTEREN. ANDERE OBJECTEN KUNNEN OOK WORDEN GEDETECTEERD, VOORAL ALS ZE ZEER DICHT BIJ DE MUUR ZITTEN. GA ER NIET VANUIT DAT ALLES WAT GEDETECTEERD WORDT EEN STIJL IS.

• Gebruik altijd een nieuwe alkalinebatterij met een verlengde houdbaarheidsdatum van minstens 3 jaar na de huidige datum. Zorg ervoor dat de richting van de batterij overeenkomt met de afbeelding in de batterijhouder.
• Vertrouw niet uitsluitend op de scanner om objecten achter een oppervlak te lokaliseren. Gebruik andere informatie om dergelijke objecten te helpen lokaliseren voordat u het oppervlak binnendringt, inclusief bouwtekeningen, zichtbare toegangspunten van leidingen en bedrading in muren, zoals in een kelder, en standaardpraktijken voor stijlplaatsing.
• Start uw scan altijd in de StudScan Mode, die oppervlakken tot 19 mm diep scant. Scannen in DeepScan™ Mode kan een object verder achter de muur detecteren, dat al dan niet een stijl is.
• Scan altijd op stijlen op verschillende hoogtes op de muur en markeer de locatie van elk doel dat door de stijlzoeker wordt aangegeven. Dit wordt "de muur in kaart brengen" genoemd. Leidingen en andere objecten zullen waarschijnlijk geen consistente metingen van vloer tot plafond geven, zoals een stijl dat zou doen.
• Metingen moeten altijd consistent en herhaalbaar zijn.
• Zircon-stijlzoekers worden alleen aanbevolen voor gebruik binnenshuis.
• Stijlen lopen normaal gesproken van vloer tot plafond, behalve boven en onder ramen en boven deuren.
• Andere objecten die zich vaak in muren, vloeren of plafonds bevinden, zijn waterleidingen, gasleidingen, brandwerende voorzieningen en elektrische bedrading. - Detectiediepte en nauwkeurigheid kunnen variëren, afhankelijk van de scanomgevingsomstandigheden, zoals mineraalgehalte, vocht, textuur en consistentie van de wandmaterialen.
• Schakel altijd de stroom uit wanneer u in de buurt van elektrische draden werkt.
• Afhankelijk van de nabijheid van elektrische bedrading of leidingen tot het muuroppervlak, kan de scanner ze op dezelfde manier detecteren als stijlen. Er moet altijd voorzichtigheid worden betracht bij het spijkeren, snijden of boren in muren, vloeren en plafonds die deze items kunnen bevatten.
• Stijlen en balken zijn normaal gesproken 40 of 60 cm uit elkaar geplaatst, zijn normaal gesproken 38 mm breed en kunnen worden gescheiden door brandwerende voorzieningen. Alles wat dichter bij elkaar ligt, of een andere breedte heeft, is mogelijk geen stijl of balk.

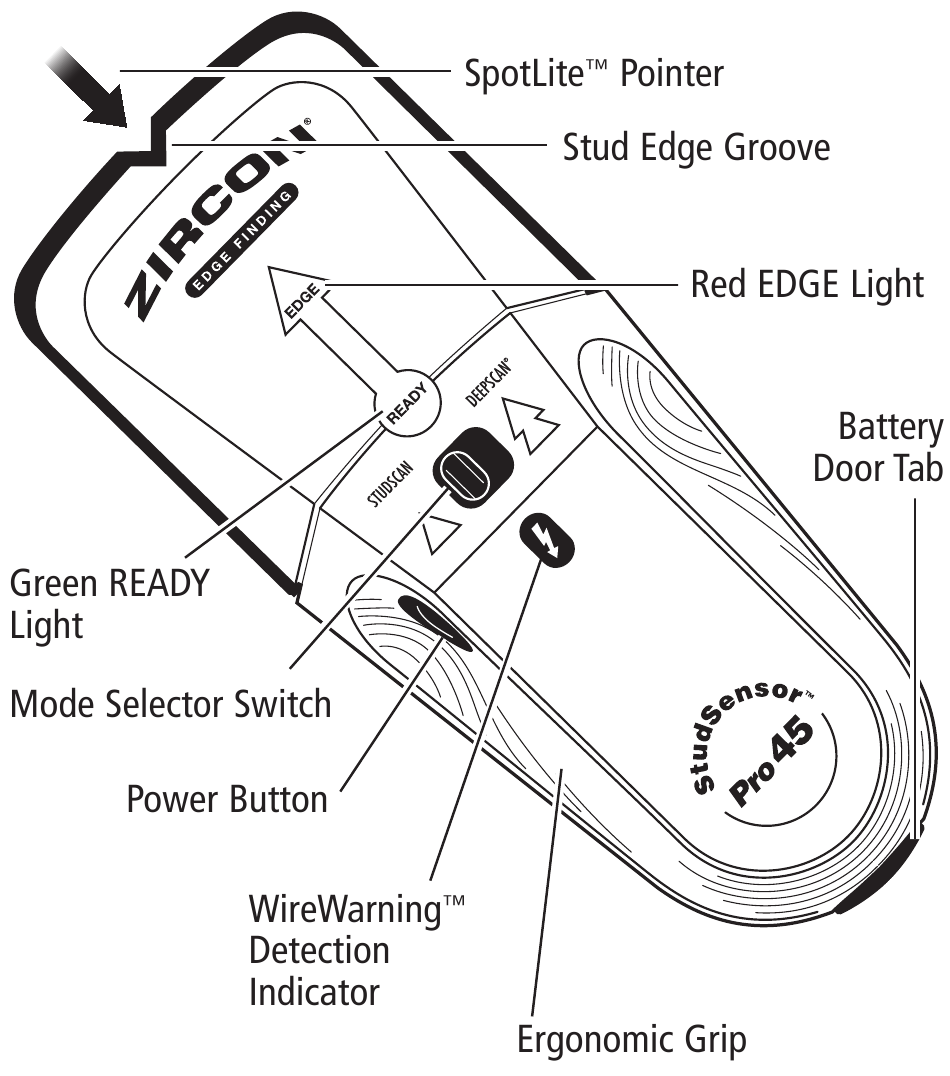

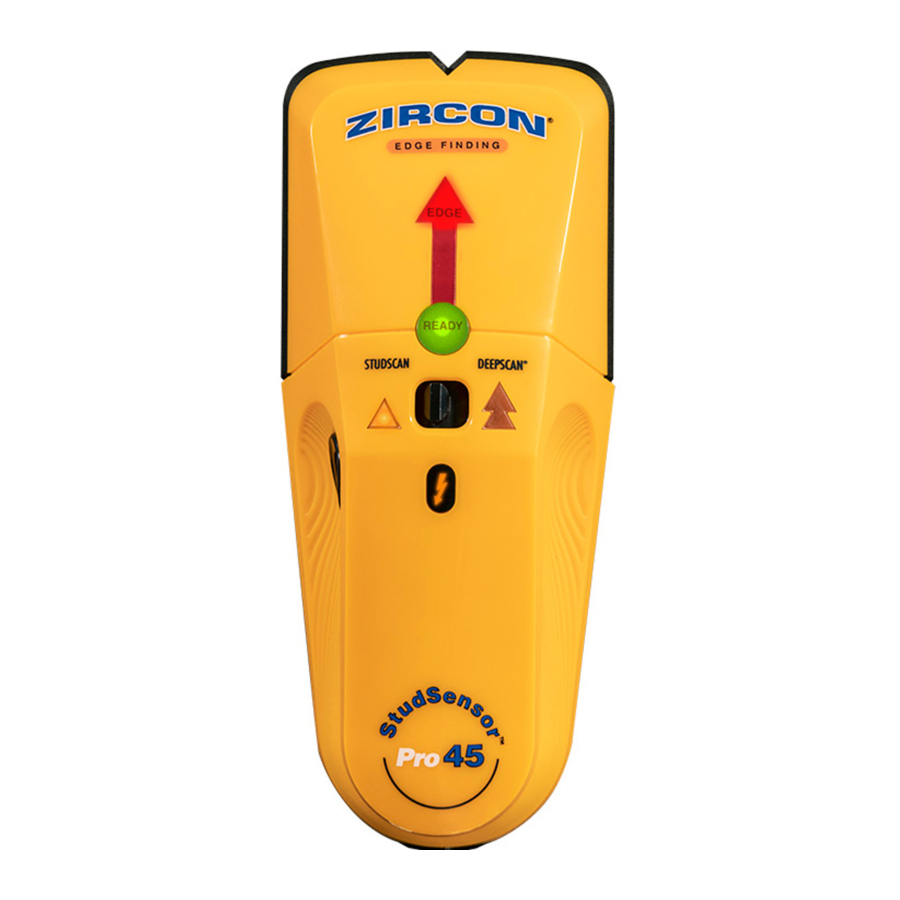

Overzicht

2 scanmodi:

• StudScan lokaliseert randen van stijlen (hout of metaal) tot 19 mm diep
• DeepScan lokaliseert randen van stijlen tot 38 mm diep
  WireWarning Detection detecteert en waarschuwt automatisch voor actieve, niet-afgeschermde AC-draden (wisselstroom) in beide modi. Wanneer AC-spanning wordt gedetecteerd, licht de WireWarning Detection Indicator op.

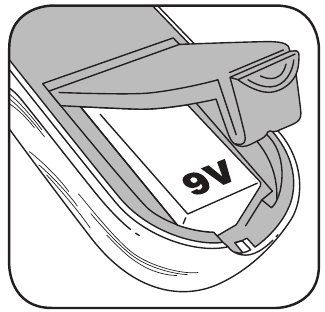

9-VOLTS BATTERIJ PLAATSEN

Gebruik altijd een nieuwe alkalinebatterij met een verlengde houdbaarheidsdatum van minstens 3 jaar na de huidige datum. Zorg ervoor dat de richting van de batterij overeenkomt met de afbeelding in de batterijhouder.

Vertrouw niet uitsluitend op de scanner om objecten achter een oppervlak te lokaliseren. Gebruik andere informatie om objecten te helpen lokaliseren voordat u het oppervlak binnendringt, inclusief bouwtekeningen, zichtbare toegangspunten van leidingen en bedrading in muren, zoals in een kelder, en standaardpraktijken voor stijlplaatsing.

SELECTEER MODUS / INSCHAKELEN

Verplaats de Modus Selectie Schakelaar naar de gewenste modus: StudScan of DeepScan.
Om de tool te activeren, houdt u de Power Button (Aanknop) ingedrukt.
Als de knop niet wordt ingedrukt en vastgehouden, schakelt het apparaat uit.

EEN STIJL VINDEN

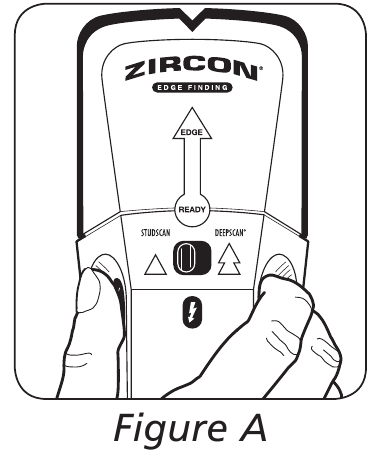

Voor het beste resultaat houdt u de tool vast zoals afgebeeld (Figuur A) en beweegt u langzaam tijdens het scannen. Raak het oppervlak niet aan tijdens kalibratie of scan.

1. Houd de tool plat tegen de muur, druk vervolgens op de Power Button (Aanknop) en houd deze ingedrukt.
   In 1–2 seconden kalibreert het apparaat, de lampjes en SpotLite Pointer knipperen, de tool piept en het groene READY Light gaat branden.
   VERPLAATS DE TOOL NIET TIJDENS DE KALIBRATIE.

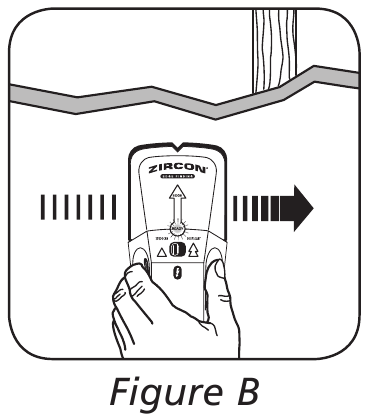

2. Terwijl u de Power Button (Aanknop) ingedrukt houdt, schuift u de tool langzaam langs de muur. (Figuur B)

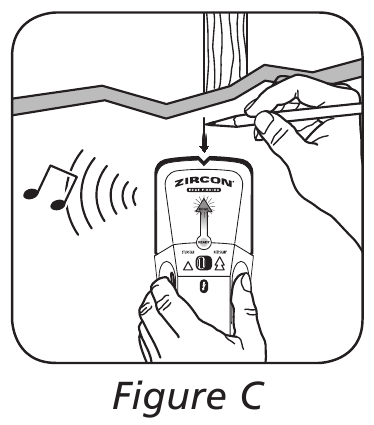

3. Wanneer de tool de rand van de stijl bereikt, licht het rode EDGE Light op, de SpotLite Pointer schijnt en er klinkt een continu Figuur C geluid. Markeer de plek. (Figuur C)

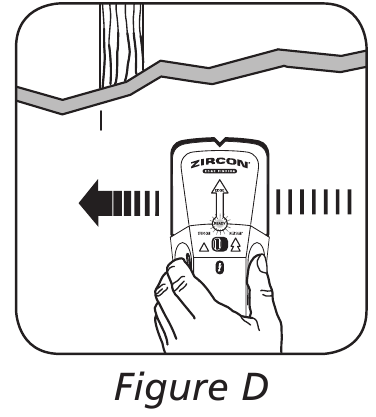

4. Zonder de Power Button (Aanknop) los te laten, vervolgt u de scanrichting totdat het rode EDGE Light en de SpotLite Pointer uitgaan, en keert u vervolgens de richting om. (Figuur D)

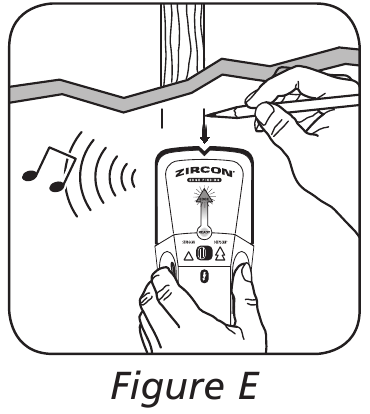

5. Schuif de tool totdat de andere rand van de stijl is gedetecteerd, en markeer deze ook. (Figuur E) Het midden van de stijl is het middelpunt tussen de twee markeringen.


DEEPSCAN MODE

DeepScan Mode detecteert stijlen tot 38 mm diep, of twee keer de diepte van StudScan. Verplaats de Modus Selectie Schakelaar naar DeepScan Mode en volg vervolgens de stappen 1–5 onder EEN STIJL VINDEN.

NEEM NIET AAN DAT ER GEEN ACTIEVE ELEKTRISCHE DRAAD IN DE MUUR ZIT. ONDERNEEM GEEN ACTIES DIE GEVAARLIJK KUNNEN ZIJN ALS DE MUUR EEN ACTIEVE ELEKTRISCHE DRAAD BEVAT. SCHAKEL ALTIJD DE ELEKTRISCHE, GAS- EN WATERTOEVOER UIT VOORDAT U EEN OPPERVLAK BINNENDRINGT. HET NIET OPVOLGEN VAN DEZE INSTRUCTIES KAN LEIDEN TOT ELEKTRISCHE SCHOK, BRAND EN/OF ERNSTIG LETSEL OF SCHADE AAN EIGENDOMMEN.

WAARSCHUWING BOVEN DE STIJL

Als het scannen direct boven een stijl begint, geeft de tool een continu piepgeluid en knipperen de lampjes.
Als dit gebeurt, start u de scan opnieuw op een andere locatie.

WIREWARNING DETECTION

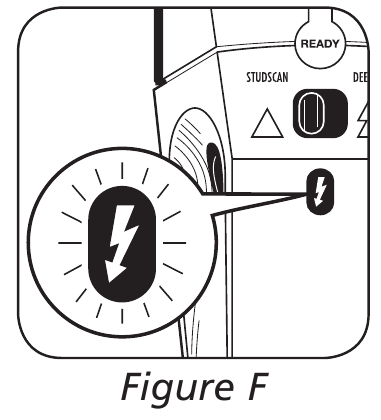

De Zircon^® WireWarning Detection functie werkt continu in beide modi. Wanneer actieve, niet-afgeschermde AC-spanning wordt gedetecteerd, licht de WireWarning Detection Indicator op. Als het scannen begint boven een actieve, niet-afgeschermde AC-draad, knippert de indicator continu _{Figuur F}. (Figuur F)
Wees uiterst voorzichtig onder deze omstandigheden, of wanneer actieve AC-bedrading aanwezig is.

DE TOOL DETECTEERT MOGELIJK GEEN ACTIEVE STROOM ALS DE DRADEN ZICH MEER DAN 50 MM ONDER HET GESCANDE OPPERVLAK BEVINDEN, IN BETON, IN EEN LEIDING, ACHTER EEN TRILEX MUUR OF METALEN MUURBEDEKKING, OF ALS ER VOCHT AANWEZIG IS IN DE OMGEVING OF HET GESCANDE OPPERVLAK.

WERKEN MET VERSCHILLENDE MATERIALEN

Deze tool kan effectief scannen door de meeste plaatmateriaal, inclusief:

• Blote houten vloeren (in DeepScan Mode)
• Linoleum op houten basis
• Gipsplaat over triplex beplating
• Muren met behang (indien droog)
• Plafonds met textuur met uniforme dikte (plaats een dun stuk karton op het plafond en scan eroverheen om schade aan de textuur te voorkomen)

Het is niet ontworpen voor gebruik met:

• Keramische tegels, leisteen, graniet, marmer en andere rots oppervlakken
• Tapijt en vulling
• Behang met metalen vezels
• Vers geverfde muren die nog vochtig zijn (het kan een week of langer duren voordat ze droog zijn na het aanbrengen)
• Riet- en stucwerkmuren
• Folie beklede isolatie
• Glas of enig ander dicht materiaal
• Badkamerinzetstukken zoals badkuipen en douches
• Oppervlakken dikker dan 38 mm

Behang
Deze tool functioneert normaal op muren die bedekt zijn met behang of stof, tenzij de materialen metalen folie zijn, metalen vezels bevatten of nog nat zijn na het aanbrengen. Het kan enkele weken duren voordat behang droog is na het aanbrengen.

Vers geverfde muren
Het kan een week of langer duren voordat ze droog zijn na het aanbrengen.

Riet- en stucwerk Vanwege onregelmatigheden in de stucwerkdikte wordt deze tool niet aanbevolen voor gebruik op riet- en stucwerk.

Muren met veel textuur of akoestische plafonds
Bij het scannen van een plafond of muur met een oneffen oppervlak, plaatst u dun karton op het te scannen oppervlak en scant u over het karton in DeepScan Mode.

Houten vloeren, ondervloeren of gipsplaat over triplex beplating
Gebruik DeepScan Mode en beweeg de tool langzaam.
Deze tool kan niet scannen naar houten stijlen en balken door tapijt en vulling.

OPMERKING: De detectiediepte en nauwkeurigheid kunnen variëren, afhankelijk van de scanomgevingsomstandigheden, zoals mineraalgehalte, vocht, textuur en consistentie van de wandmaterialen.

Elektrische bedrading en leidingen
Afhankelijk van de nabijheid van elektrische bedrading of leidingen tot het muuroppervlak, kan de tool ze op dezelfde manier detecteren als stijlen.
Er moet altijd voorzichtigheid worden betracht bij het spijkeren, snijden of boren in muren, vloeren en plafonds die deze items kunnen bevatten.

Stijlen en balken
zijn normaal gesproken 40 of 60 cm uit elkaar geplaatst en zijn 38 mm breed. Alles wat dichter bij elkaar ligt, of een andere breedte heeft, is mogelijk geen stijl of balk.

PROBLEEMOPLOSSING & BOUWTIPS

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Zircon StudSensor Pro 45 - Handleiding voor het vinden van stijlen

Beschikbare talen
