Zircon StudSensor SL, StudSensor Pro SL - Handleiding voor het vinden van stijlen en balken

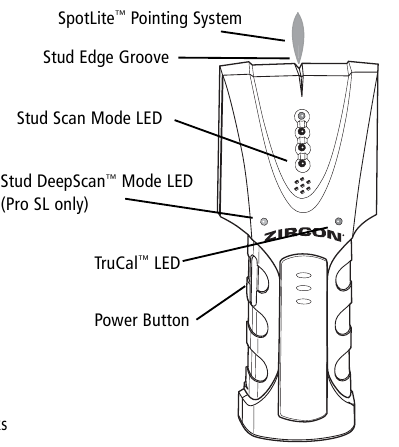

Overzicht van het apparaat

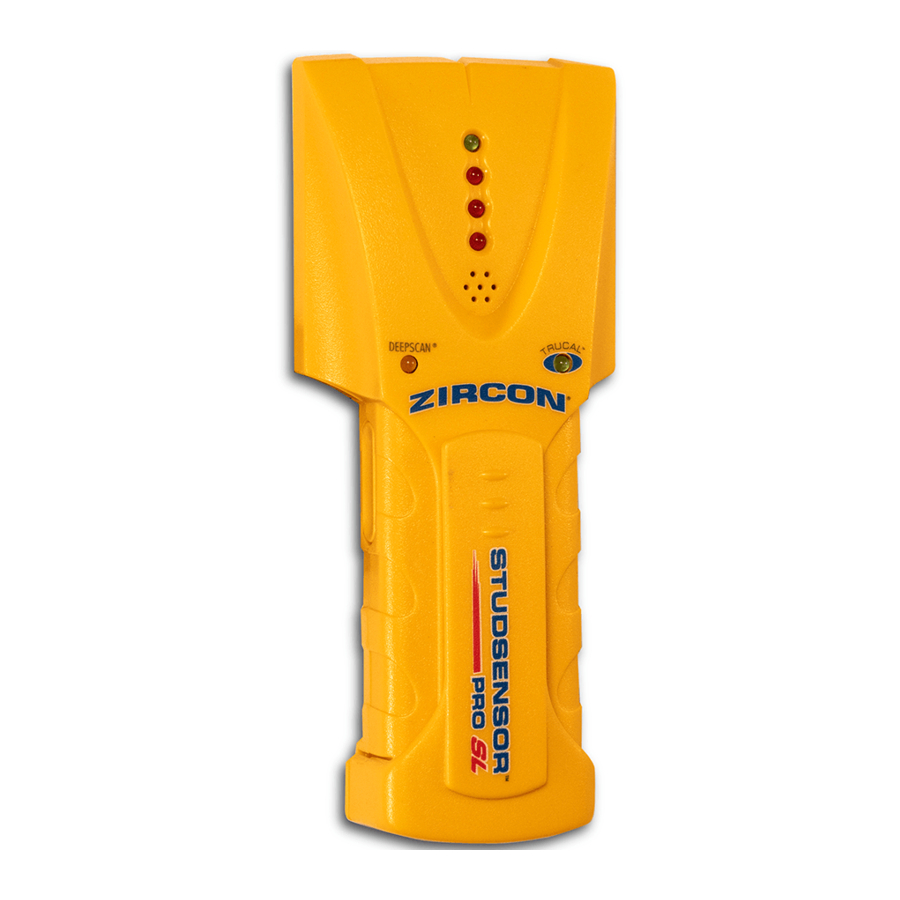

De Zircon StudSensor ™ SL en Pro SL vinden houten en metalen stijlen tot 19 mm (3 ⁄ 4 inch) diep in muren. De StudSensor Pro SL vindt ook stijlen tot 38 mm (1 1 ⁄ 2 inch) diep in vloeren en plafonds. Ze hebben een slanke, slagvaste behuizing, een ingebouwde clip en het SpotLite ™ Pointing System.

MODUSSELECTIE

• Modus selecteren: Voor normale scan één keer op de aan/uit-knop drukken. Voor DeepScan^™ twee keer op de knop klikken (DeepScan^™ LED zal oplichten, alleen Pro SL).
• Wanneer u naar stijlen zoekt, begin dan altijd met de scanner in de Stud Scan-modus, die door oppervlakken scant tot ³⁄4 inch dik.
• De DeepScan^™-modus mag alleen worden geselecteerd als u weet dat het oppervlak opgebouwd en dikker is dan normale constructie. U moet het gebied altijd eerst in de Stud Scan-modus scannen om te controleren of DeepScan^™ nodig is. DeepScan^™ is voor dieptes tussen ³⁄4 inch en 1¹⁄2 inches (alleen Pro SL).

BELANGRIJKE BEDIENINGSTIPS

LEES DIT AANDACHTIG DOOR

• Positie van het gereedschap. Voor een correct gebruik plaatst u de scanner altijd plat tegen het oppervlak voordat u de stroom inschakelt.
• Stroom. Houd de aan/uit-knop continu ingedrukt tijdens gebruik.
• Kalibratie. Plaats het apparaat plat op de muur. Houd de aan/uit-knop ingedrukt. Beweeg het apparaat niet totdat de kalibratie is voltooid (1-2 seconden). Wanneer de kalibratie is voltooid, blijft de TruCal^™ LED branden.
• Bediening. Beweeg het apparaat langzaam, terwijl u het plat tegen de muur houdt. Kantel, til of schommel er niet mee.
• Als u in de DeepScan^™-modus over een stijl kalibreert, zult u waarschijnlijk geen stijlen detecteren. Beweeg het apparaat een paar centimeter naar rechts of links, laat de aan/uit-knop los en begin opnieuw (alleen Pro SL).

SCANNEN IN STUD SCAN OF DEEPSCAN™ MODUS (ALLEEN PRO SL)

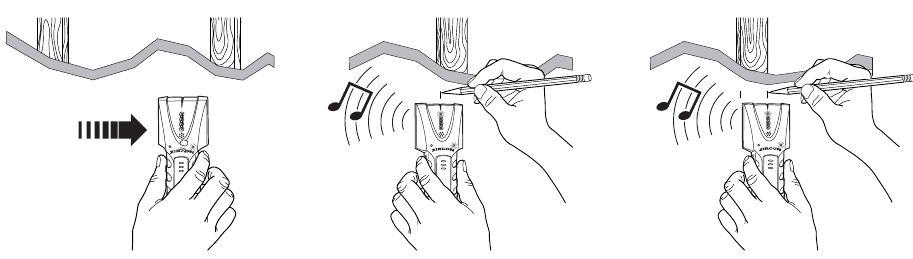

Nadat u hebt gekalibreerd (zie nummer 2), blijft u de aan/uit-knop ingedrukt houden en schuift u het apparaat langzaam over het oppervlak. Wanneer u een stijl begint te naderen, zullen de rode LED's achtereenvolgens oplichten, van onder naar boven (zie illustraties bovenaan de volgende kolom).

Blijf de scanner langzaam bewegen. Wanneer de bovenste groene LED oplicht, de pieptoon klinkt en de SpotLite^™ Pointing System-straal schijnt, hebt u de rand van de stijl gevonden. Markeer deze plek.

Blijf scannen voorbij de gemarkeerde plek totdat de LED's uitgaan. Schuif het apparaat in omgekeerde richting om de andere rand van de stijl te vinden. Markeer deze tweede plek. Het midden van de stijl bevindt zich in het midden tussen de twee markeringen.

Scannen in Stud Scan of DeepScan^™

Opmerking:
DeepScan^™ kan andere dingen dan stijlen rapporteren ("may report other things besides studs").

BEDIENINGSWIJZE

Afhankelijk van de nabijheid van elektrische bedrading of leidingen aan het muuroppervlak, kan de StudSensor^™ deze op dezelfde manier detecteren als stijlen, vooral in de DeepScan^™-modus. Er moet altijd voorzichtigheid worden betracht bij het spijkeren, zagen of boren in muren, vloeren en plafonds die deze items kunnen bevatten. Vanwege de verhoogde gevoeligheid kan de DeepScan^™-modus ook andere dingen in muren detecteren die geen stijlen zijn (alleen Pro SL).

Om verrassingen te voorkomen, moet u eraan denken dat stijlen of balken normaal gesproken 406 mm (16 inch) of 610 mm (24 inch) uit elkaar staan en 38 mm (1¹⁄2 inch) breed zijn. Alles wat dichter bij elkaar of een andere breedte heeft, is mogelijk geen stijl, balk of brandwerende barrière. Schakel altijd de stroom uit wanneer u in de buurt van elektrische bedrading werkt.

Werken met verschillende materialen

• Behang: De StudSensor^™ functioneert normaal op muren die bedekt zijn met behang of stof, tenzij de materialen van metaalfolie zijn, metaalvezels bevatten of nog nat zijn na het aanbrengen.
• Muren met textuur of akoestische plafonds: Wanneer u een plafond of muur met een oneffen oppervlak scant, plaatst u dun karton op het plafond of de muur en scant u over het karton met behulp van de DeepScan^™-modus. Kalibreer met karton op zijn plaats (alleen Pro SL).
• Houten vloeren, ondervloeren of gipsplaat over multiplex beplating: gebruik de DeepScan^™-modus (alleen Pro SL).
• De StudSensor^™ kan niet scannen naar houten stijlen en balken door keramische tegels of vloerbedekking en ondervloer. Het wordt niet aanbevolen voor gebruik op lat- en pleistermuren vanwege onregelmatigheden in de pleisterdikte.

Opmerking:
De detectiediepte en -nauwkeurigheid kunnen variëren als gevolg van vocht, materiaalsamenstelling, muurtextuur en verf.

DE BATTERIJ VERVANGEN

Opmerking:
Draai de schroef aan de achterkant van het apparaat niet los en verwijder deze niet.

Knijp in de zijkanten van het apparaat om het clipuiteinde los te maken.

Schuif de 9V-batterij in het compartiment, met de aansluitzijde eerst, en stem de (+) en (-) aansluitingen van de batterij af op de behuizing.

Plaats de clip terug. De levensduur van de batterij is ongeveer 2 jaar onder normale omstandigheden.

NUTTIGE TIPS

(Zie Belangrijke bedieningstips)

Ga naar www.zircon.com/support voor de meest recente instructies.

BEPERKTE GARANTIE VAN 2 JAAR

Zircon Corporation ("Zircon") garandeert dat dit product vrij is van defecten in materialen en vakmanschap gedurende 2 jaar vanaf de datum van aankoop. Elk defect product dat onder de garantie valt en wordt geretourneerd aan Zircon*, met vooruitbetaalde vracht, met aankoopbewijs en $ 5,00 ter dekking van verzendkosten en administratie, zal naar keuze van Zircon worden gerepareerd of vervangen. Deze garantie is beperkt tot het elektronische circuit en de originele behuizing van het product en sluit specifiek schade uit die is veroorzaakt door misbruik, onredelijk gebruik of nalatigheid. Deze garantie komt in de plaats van alle andere garanties, expliciet of impliciet, en geen enkele andere verklaring of claim van welke aard dan ook zal Zircon binden of verplichten. Alle impliciete garanties die van toepassing zijn op dit product zijn beperkt tot de periode van één jaar na de aankoop. IN GEEN GEVAL IS ZIRCON AANSPRAKELIJK VOOR ENIGE SPECIALE, INCIDENTELE OF GEVOLGSCHADE DIE VOORTVLOEIT UIT HET BEZIT, GEBRUIK OF STORING VAN DIT PRODUCT.

In overeenstemming met de overheidsvoorschriften wordt u erop gewezen dat: (i) sommige staten geen beperkingen toestaan op de duur van een impliciete garantie en/of de uitsluiting of beperking van incidentele of gevolgschade, zodat de bovenstaande beperkingen en/of uitsluitingen mogelijk niet op u van toepassing zijn, en verder. (ii) deze garantie geeft u specifieke wettelijke rechten en u kunt ook andere rechten hebben die van staat tot staat verschillen. Retourneer het product met vooruitbetaalde vracht met aankoopbewijs (gedateerde kassabon) en $ 5,00 ter dekking van verzendkosten en administratie, naar:

UPS SCS C/O ZIRCON RETURNS
Lohstrabe 30a
85445 Schwaig
München, Duitsland

Zorg ervoor dat u uw naam en retouradres vermeldt. Service en reparatie buiten de garantie, waarbij geen aankoopbewijs wordt overlegd, worden geretourneerd met reparaties onder rembours. Reken op 4 tot 6 weken voor levering.

Klantenservice: 1-800-245-9265 of 1-408-963-4550
Maandag t/m vrijdag, 8:00 uur tot 17:00 uur PST
E-mail: info@zircon.com

Amerikaanse patenten 4099118, 4464622, 5352974, 5619128, 6023159, 6249241, 6291970, D455430 en D455750
Canadese patenten 1106932, 2141553, 2341385 en 2353156
EU-patenten EP0657032, EP1429148 en patent aangevraagd
Britse patenten GB2159630 en GB2117909 Japans patent 3581851

©2007 Zircon Corporation • P/N 62129 Rev A 05/07

DeepScan, SpotLite, StudSensor, TruCal en Zircon zijn geregistreerde handelsmerken of handelsmerken van Zircon Corporation.
