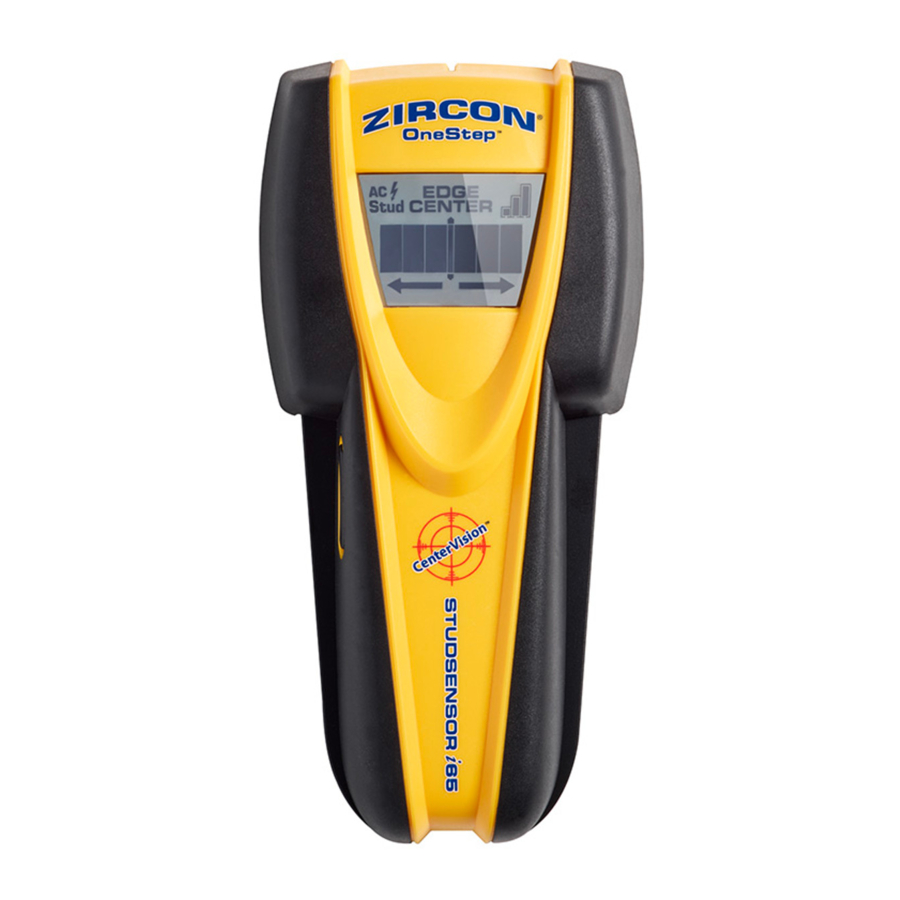

Zircon StudSensor i65 OneStep - Centre-Finding Stud Finder Handleiding

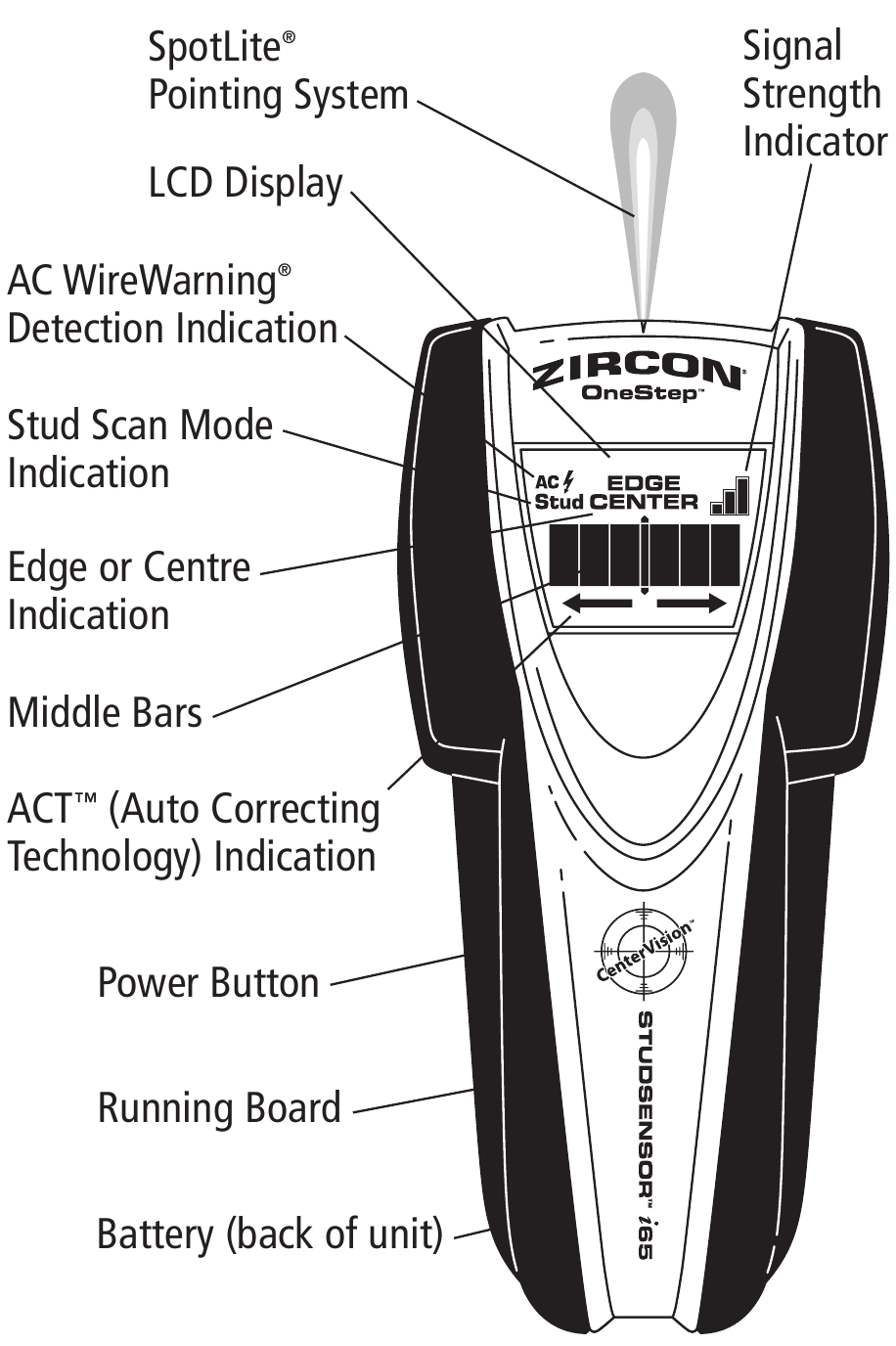

OVERZICHT

DE BATTERIJ PLAATSEN

Druk met uw vinger of een munt op de ontgrendeling van het batterijklepje en til het omhoog om het klepje te verwijderen.

Plaats een nieuwe 9V-batterij in het compartiment en druk deze op zijn plaats.

Plaats het batterijklepje terug en klik het dicht.

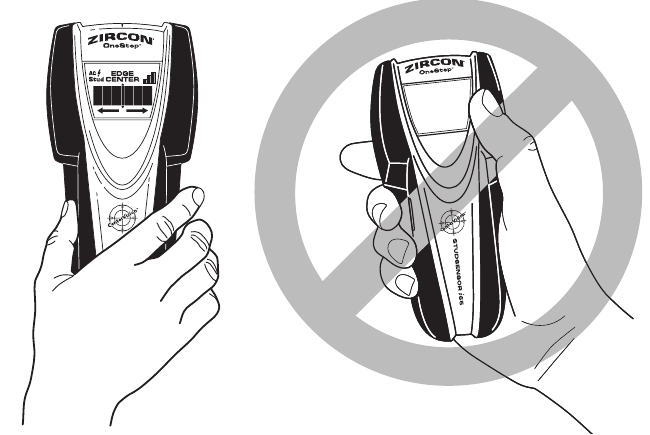

BEDIENINGSTIPS

Voor optimale scanresultaten is het belangrijk om de StudSensor^™ i65 correct vast te houden en langzaam te bewegen tijdens het scannen. De volgende tips geven meer nauwkeurige scanresultaten:

• Pak het handvat vast met uw duim aan de ene kant en uw vingers aan de andere kant. Zorg ervoor dat uw vingertoppen op of boven de treeplank rusten en het te scannen oppervlak of de scankop van het gereedschap niet raken.
• Houd het gereedschap recht omhoog en omlaag, parallel aan de stijlen, en draai het gereedschap niet.

• Houd het gereedschap plat tegen de muur en wiebel of kantel het gereedschap niet wanneer u langzaam over het te scannen oppervlak schuift.
• Vermijd het plaatsen van uw andere hand, of enig ander deel van uw lichaam, op het te scannen oppervlak. Dit zal de prestaties van het gereedschap belemmeren.
• Als u onregelmatige scanresultaten ontvangt, kan dit het gevolg zijn van vochtigheid, vocht in de muurholte of gipsplaat, of recent aangebrachte verf of behang dat nog niet volledig droog is. Hoewel het vocht niet altijd zichtbaar is, zal het de sensoren van het gereedschap storen. Geef de muur een paar dagen de tijd om uit te drogen.
• Afhankelijk van de nabijheid van elektrische bedrading of leidingen aan het muuroppervlak, kan de scanner deze op dezelfde manier detecteren als stijlen. Wees altijd voorzichtig bij het spijkeren, snijden of boren in muren, vloeren en plafonds die deze items kunnen bevatten.
• Om verrassingen te voorkomen, onthoud dat stijlen of balken normaal gesproken 41 cm of 61 cm uit elkaar liggen en 38–45 mm breed zijn. Alles wat dichter bij elkaar ligt of een andere breedte heeft, is mogelijk geen stijl, balk of brandonderbreking.

Schakel altijd de stroom uit wanneer u in de buurt van elektrische bedrading werkt.

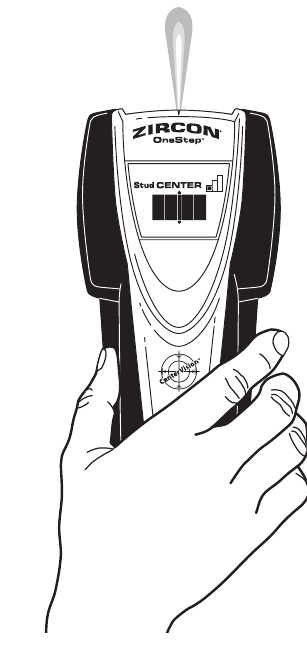

VERSCHILLENDE OPPERVLAKKEN SCANNEN

Vers geverfde muren: Het kan een week of langer duren voordat ze na het aanbrengen droog zijn.

Behang: De StudSensor^™ i65 functioneert normaal op muren die bedekt zijn met behang of stof, tenzij de materialen van metaalfolie zijn, metaalvezels bevatten of nog nat zijn na het aanbrengen. Behang moet mogelijk enkele weken drogen na het aanbrengen.

Extreem gestructureerde muren of akoestische plafonds: Plaats bij het scannen van een plafond of muur met een oneffen oppervlak dun karton op het te scannen oppervlak en scan over het karton. Kalibreer, met karton op zijn plaats, in de modus Hoge Gevoeligheid.

Houten vloeren, ondervloeren of gipsplaten over multiplex beplating: Gebruik de modus Hoge Gevoeligheid en beweeg het gereedschap langzaam. De signaalsterkte-indicator kan slechts 1 of 2 balken weergeven wanneer het gereedschap een stijl door dikke oppervlakken lokaliseert.

Lat & gips: Vanwege onregelmatigheden in de gipsdikte wordt dit gereedschap niet aanbevolen voor gebruik op lat & gips.

StudSensor^™ i65 kan niet scannen naar houten stijlen en balken door tapijt en vulling. In de modus Stijl Scannen kan de StudSensor^™ i65 NIET scannen door dichte materialen zoals glas, keramische tegels en folie.

Opmerking: De detectiediepte en nauwkeurigheid kunnen variëren als gevolg van vocht, materiaalsamenstelling, muurtextuur en verf.

Vertrouw niet uitsluitend op de detector om objecten achter het gescande oppervlak te lokaliseren. Gebruik andere informatiebronnen om objecten te helpen lokaliseren voordat u het oppervlak binnendringt. Dergelijke aanvullende bronnen omvatten bouwplannen, zichtbare toegangspunten van leidingen en bedrading in muren, zoals in een kelder, en in standaard 41 cm en 61 cm stijl-afstandspraktijken.

HET GEREEDSCHAP INSCHAKELEN/KALIBREREN

Plaats de StudSensor^™ i65 plat tegen de muur en houd vervolgens de aan/uit-knop (Power) ingedrukt. Het LCD-scherm toont alle pictogrammen totdat de kalibratie is voltooid. Na voltooiing van de kalibratie worden het SpotLite^® Pointing System en de zoemer kort geactiveerd en begint het gereedschap met continue metingen.

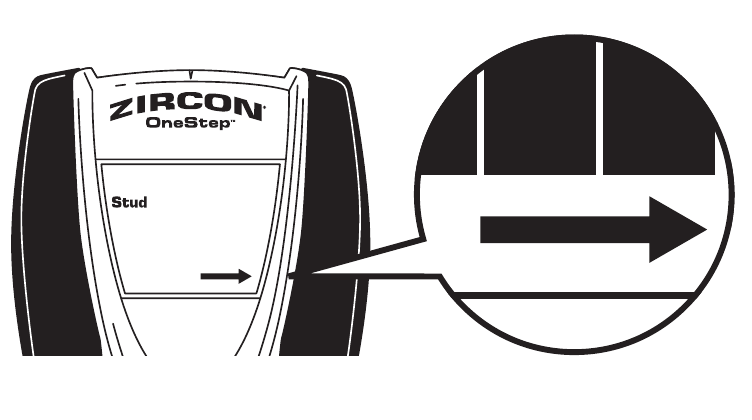

Opmerking: Het is belangrijk om te wachten tot de kalibratie is voltooid (1–2 seconden) voordat u de scanner verplaatst. ACT^™ (Auto Correcting Technology): Tijdens het scannen zal het gereedschap zichzelf indien nodig voorlopig herkalibreren. Deze herkalibratie is meestal transparant en er wordt geen indicatie gegeven. Als een pijlpictogram oplicht, is het gereedschap in de buurt van of boven een stijl gekalibreerd en vervolgens weggehaald. De pijl geeft de richting van de gemiste stijl aan.

EEN STIJL VINDEN

Begin altijd met de scanner plat tegen de muur geplaatst en druk vervolgens op de aan/uit-knop (Power). Wacht op de pieptoon om te bevestigen dat de kalibratie is voltooid voordat u het gereedschap verplaatst.

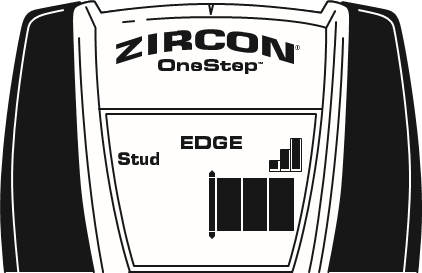

Schuif het gereedschap langzaam over het oppervlak. De EDGE-indicatie licht op en geeft de locatie van de stijlrand aan.

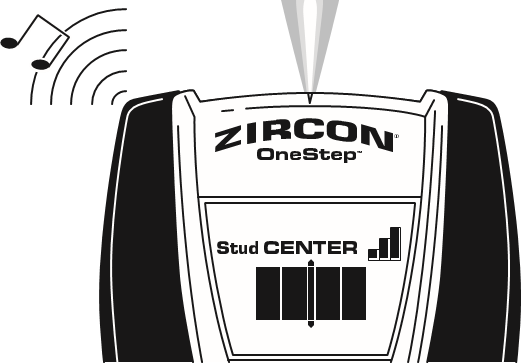

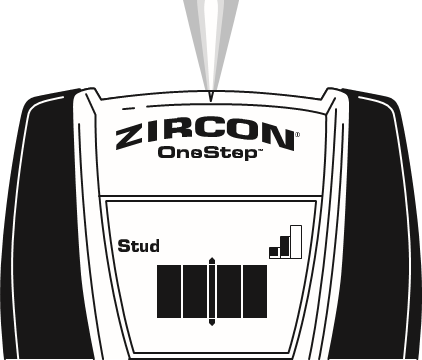

Blijf het gereedschap verschuiven. Wanneer het midden van de stijl is gelokaliseerd met drie balken op de signaalsterkte-indicator, lichten de vier middelste balken, de middenindicatie en het SpotLite^® Pointing System allemaal op en klinkt de zoemer.

In het geval van diepere stijlen (dikkere muren) zullen, wanneer het midden van de stijl is gelokaliseerd, slechts twee balken op de signaalsterkte-indicator worden weergegeven en alleen de SpotLite^® bundel en de vier middelste balken oplichten. Als u nog steeds geen stijl kunt vinden, probeer dan de volgende stap.

Opmerking: Het gereedschap kan andere objecten achter de muur detecteren, zoals leidingen en buizen. Zie Bedieningstips voor manieren om te bevestigen dat u een stijl hebt gevonden.

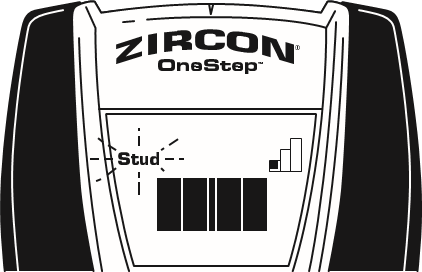

PROBLEMEN MET HET LOKALISEREN VAN EEN STIJL? PROBEER DE MODUS HOGE GEVOELIGHEID

Als u problemen heeft met het lokaliseren van een stijl na het volgen van EEN STIJL VINDEN, kan het zijn dat de stijl diep ligt (de muren zijn dik). Terwijl het apparaat nog plat tegen de muur is geplaatst en is ingeschakeld, laat u de aan/uit-knop (Power) snel (binnen één seconde) los en drukt u er opnieuw op. De indicatie van de modus Stijl Scannen knippert continu, wat aangeeft dat het gereedschap de modus Hoge Gevoeligheid heeft geactiveerd. Het midden van een zeer diepe stijl wordt aangegeven door de vier middelste balken die oplichten.

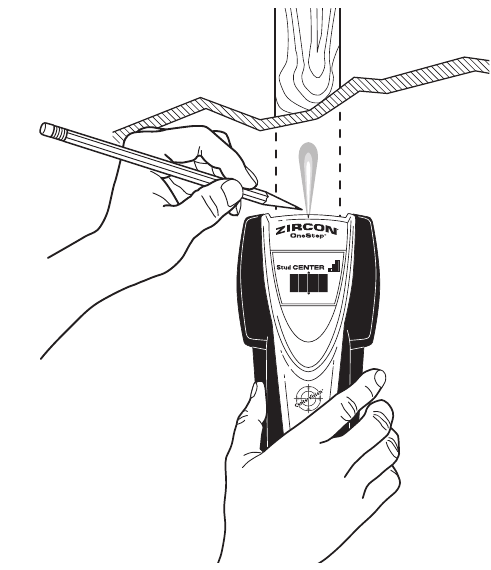

HET MIDDEN VAN DE STIJL MARKEREN

Zodra een object is gelokaliseerd, markeert u de locatie waar het SpotLite ® Pointing System oplicht. Dit is het midden van de stijl.

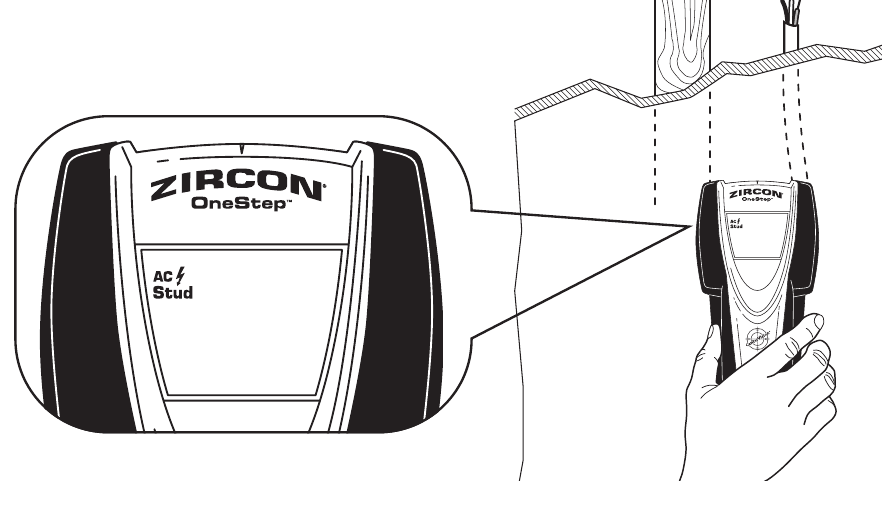

WIREWARNING^® DETECTIE

De WireWarning^® detectie van Zircon werkt continu.
Wanneer er actieve wisselspanning wordt gedetecteerd, verschijnt de AC
WireWarning^® indicator in het display.

Als het scannen begint boven een actieve AC-draad, knippert de AC WireWarning ® indicator continu. Wees uiterst voorzichtig in deze omstandigheden of wanneer er actieve AC aanwezig is.

Elektrische veldlocators detecteren mogelijk geen actieve AC-draden als draden zich meer dan 51 mm van het gescande oppervlak bevinden, in een buis zijn geplaatst, zich achter een multiplex afschuifwand of metalen wandbekleding bevinden, of als er vocht aanwezig is in de omgeving of op het gescande oppervlak.

NEEM NIET AAN DAT ER GEEN ACTIEVE ELEKTRISCHE DRADEN IN DE MUUR ZITTEN. ONDERNEEM GEEN ACTIES DIE GEVAARLIJK KUNNEN ZIJN ALS DE MUUR EEN ACTIEVE ELEKTRISCHE DRAAD BEVAT. SCHAKEL ALTIJD DE ELEKTRISCHE STROOM-, GAS- EN WATERTOEVOER UIT VOORDAT U EEN OPPERVLAK BINNENDRINGT. HET NIET OPVOLGEN VAN DEZE INSTRUCTIES KAN LEIDEN TOT ELEKTRISCHE SCHOK, BRAND EN/OF ERNSTIG LETSEL OF SCHADE AAN EIGENDOMMEN.

Schakel altijd de stroom uit wanneer u in de buurt van elektrische bedrading werkt.

NUTTIGE TIPS

(Zie ook Bedieningstips)

Situatie	Waarschijnlijke oorzaak	Oplossing
Alle LCD-segmenten gaan tegelijkertijd aan en het apparaat piept continu.	Apparaat niet plat tegen de muur. Apparaat gekanteld of opgetild tijdens het scannen. (Al deze factoren beïnvloeden een juiste kalibratie.) Het scanoppervlak is te dicht of te nat voor het apparaat om te werken.	Plaats bij het scannen van een oneffen oppervlak dun karton op het te scannen oppervlak en scan over het karton in de modus Hoge Gevoeligheid. Pak het handvat vast met uw duim aan de ene kant en uw vingers aan de andere kant, zonder het te scannen oppervlak of de scankop van het gereedschap aan te raken. Houd het gereedschap recht omhoog en omlaag, parallel aan de stijlen, en draai het gereedschap niet. Als u het apparaat gebruikt op een recentelijk geplakte, geverfde of behangen muur, geef het dan de tijd om te drogen en probeer het opnieuw. Terwijl het apparaat nog aan staat, laat u de aan/uit-knop snel los en drukt u er opnieuw op om de modus Hoge Gevoeligheid te activeren.
Detecteert andere objecten dan stijlen.	Elektrische bedrading en metalen of plastic leidingen kunnen zich in de buurt van of het achteroppervlak van de muur raken.	Controleer op andere stijlen die gelijkmatig aan weerszijden (30, 41 of 61 cm) van elkaar zijn geplaatst, of controleer op dezelfde stijl op verschillende plaatsen direct boven of onder de eerste bevinding. Stijlen lopen recht omhoog en omlaag van vloer tot plafond, terwijl leidingen van richting kunnen veranderen. Een stijlmeting zou ongeveer 38–45 mm van elke rand meten; alles wat groter of kleiner is, is hoogstwaarschijnlijk geen stijl als het niet in de buurt van een deur of raam is.
U vermoedt elektrische draden, maar detecteert er geen.	Draden zijn afgeschermd door een metalen buis, een gevlochten draadlaag, achter metalen wandbekleding, multiplex afschuifwand of ander dicht materiaal. Draden zijn mogelijk niet actief. Draden dieper dan 51 mm van het oppervlak worden mogelijk niet gedetecteerd.	Wees extra voorzichtig als het gebied multiplex, dikke houten achterkant achter gipsplaat of dikkere dan normale muren heeft. Als een schakelaar een stopcontact bedient, zorg er dan voor dat deze AAN staat voor detectie, maar uitgeschakeld wanneer u in de buurt van elektrische draden werkt. Gebruik wanneer u spijkert, zaagt of boort in muren, vloeren en plafonds waar deze items aanwezig kunnen zijn.
Het gebied van spanningsdetectie is te groot.	Spanningsdetectie kan zich op gipsplaat tot wel 30 cm vanaf elke kant van een daadwerkelijke elektrische draad verspreiden.	Om de detectie te beperken, schakelt u het apparaat uit en weer in aan de rand van waar de draad is gedetecteerd en scant u opnieuw.
