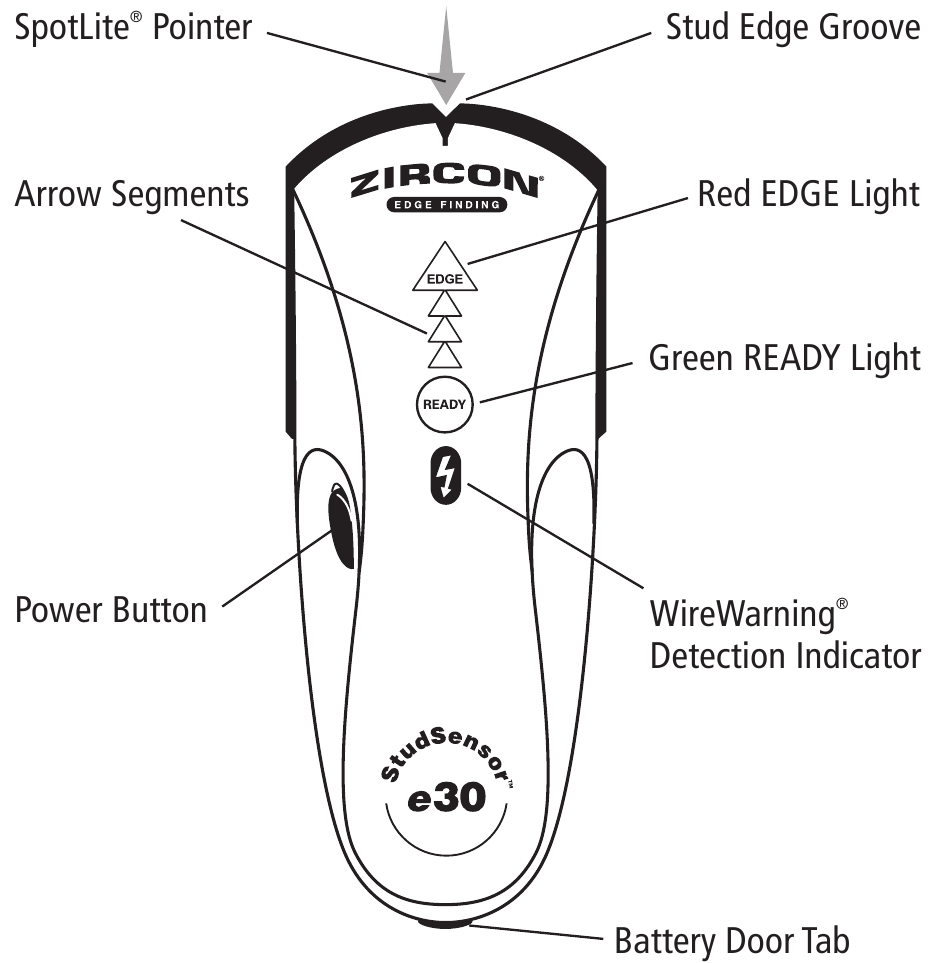

Overzicht

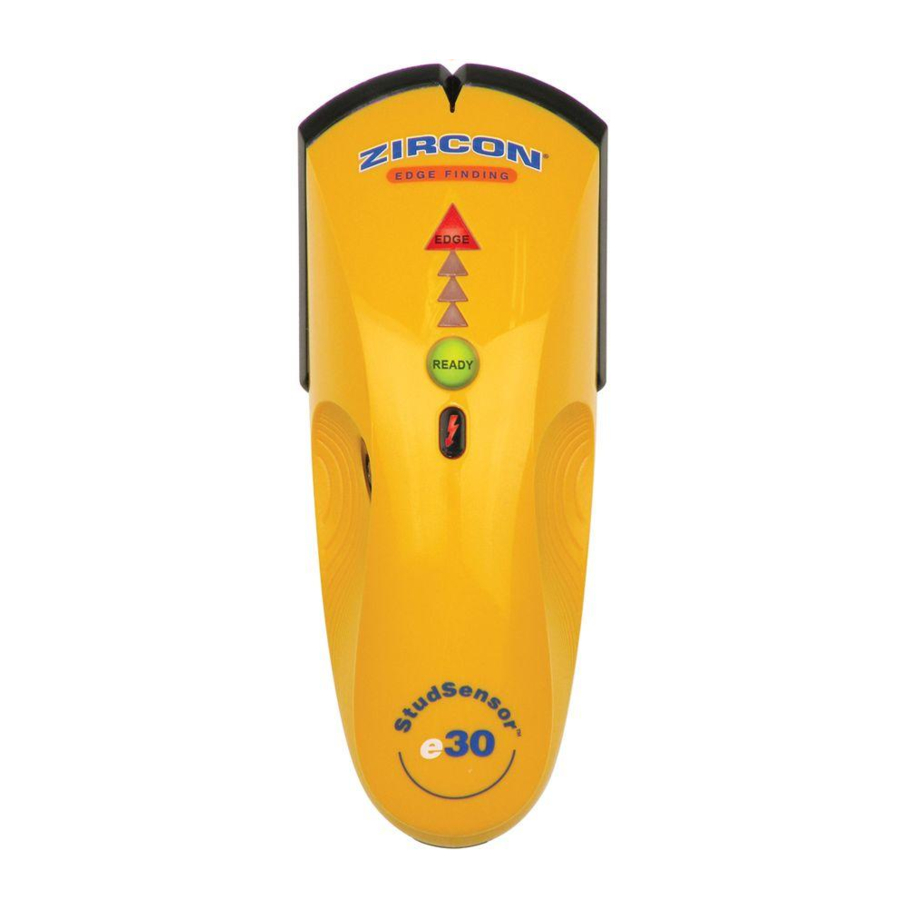

De Zircon StudSensor^™ e30 balkenzoeker vindt de randen van houten en metalen balken tot 19 mm diep in muren.
Het beschikt over een slanke, slagvaste behuizing, met een gepatenteerd knijpgreepontwerp en een nieuwe SpotLite^® Pointer.

WireWarning^® detectie detecteert en waarschuwt de gebruiker automatisch voor actieve AC-draden. Wanneer AC-spanning wordt gedetecteerd, licht het AC WireWarning^®-pictogram op.

DE BATTERIJ PLAATSEN

Duw de batterijklep onderaan het gereedschap naar binnen en open de klep. Plaats een nieuwe 9V-batterij en zorg ervoor dat de positieve (+) en negatieve (-) polen overeenkomen met de pictogrammen op de achterkant. Klik de batterij op zijn plaats en plaats de klep terug.

BEDIENINGSTIPS

Positie van het gereedschap: Voor een correct gebruik moet u de scanner altijd plat op het oppervlak plaatsen voordat u de stroom inschakelt.
Stroom: Houd de "Power" (Aan/uit)-knop continu ingedrukt tijdens gebruik.
Bediening: Beweeg de unit langzaam, terwijl u hem plat tegen de muur houdt. Kantel of til hem niet op.

Als u onregelmatige scanresultaten ontvangt, kan dit het gevolg zijn van vochtigheid, vocht in de spouwmuur of gipsplaat, of recent aangebrachte verf of behang dat nog niet volledig is opgedroogd. Hoewel het vocht niet altijd zichtbaar is, zal het de sensoren van het gereedschap verstoren. Geef de muur een paar dagen de tijd om uit te drogen.

WERKEN MET VERSCHILLENDE MATERIALEN

Vers geverfde muren: Het kan een week of langer duren voordat ze na het aanbrengen droog zijn.

Behang: De StudSensor^™ e30 functioneert normaal op muren die bedekt zijn met behang of stof, tenzij de materialen van metaalfolie zijn, metaalvezels bevatten of nog nat zijn na het aanbrengen. Latwerk & pleister: Vanwege onregelmatigheden in de dikte van het pleister wordt dit gereedschap niet aanbevolen voor gebruik op latwerk & pleister.

De StudSensor^™ e30 kan niet scannen naar houten balken en ribben door keramische tegels of tapijt en ondervloer.

Opmerking: de detectiediepte en -nauwkeurigheid kunnen variëren als gevolg van vocht, materiaalsamenstelling, muurtextuur en verf.

Vertrouw niet uitsluitend op de detector om objecten achter het gescande oppervlak te lokaliseren. Gebruik andere informatiebronnen om objecten te lokaliseren voordat u het oppervlak binnendringt.
Dergelijke aanvullende bronnen omvatten bouwplannen, zichtbare toegangspunten van leidingen en bedrading in muren, zoals in een kelder, en in standaard praktijken voor balkafstanden van 41 en 61 cm.

EEN BALK VINDEN

Scan altijd naar balken met de scanner plat tegen de muur geplaatst. Plaats het gereedschap plat tegen de muur en houd vervolgens de "Power" (Aan/uit)-knop ingedrukt. Beweeg de unit niet totdat de kalibratie is voltooid. Wanneer de kalibratie is voltooid, gaat het groene READY-lampje branden.

Blijf de "Power" (Aan/uit)-knop ingedrukt houden en schuif de unit langzaam horizontaal over de muur, naar links of rechts. Naarmate u een balk nadert, beginnen de pijls segmenten aan te gaan.

Wanneer het bovenste rode EDGE-lampje brandt, de SpotLite^® Pointer schijnt en er een continu geluid klinkt, hebt u de rand van de balk gevonden. Markeer deze plek.

Zonder de "Power" (Aan/uit)-knop los te laten, gaat u verder met scannen voorbij de gemarkeerde plek totdat het rode EDGE-lampje uitgaat. Schuif de unit in omgekeerde richting om de andere rand van de balk te lokaliseren.

Markeer deze tweede plek. Het midden van de balk bevindt zich in het midden tussen de twee markeringen.

WIREWARNING DETECTIE

WireWarning^® detectie werkt continu. Wanneer er actieve AC-spanning wordt gedetecteerd, licht de WireWarning^® detectie-indicator op. Als het scannen begint boven een actieve AC-draad, knippert de WireWarning^® detectie-indicator continu. Wees uiterst voorzichtig in deze omstandigheden of wanneer er actieve AC aanwezig is.

Elektrische velddetectoren detecteren mogelijk geen actieve AC-draden als draden zich meer dan 51 mm van het gescande oppervlak bevinden, zijn ingesloten in een leiding, aanwezig zijn achter een multiplex afschuifwand of een metalen wandbekleding, of als er vocht aanwezig is in de omgeving of op het gescande oppervlak.

GA ER NIET VANUIT DAT ER GEEN ACTIEVE ELEKTRISCHE DRAADEN IN DE MUUR ZIJN. ONDERNEEM GEEN ACTIES DIE GEVAARLIJK KUNNEN ZIJN ALS DE MUUR EEN ACTIEVE ELEKTRISCHE DRAAD BEVAT. SCHAKEL ALTIJD DE ELEKTRISCHE STROOM, GAS- EN WATERTOEVOER UIT VOORDAT U EEN OPPERVLAK BINNENDRINGT. HET NIET OPVOLGEN VAN DEZE INSTRUCTIES KAN LEIDEN TOT ELEKTRISCHE SCHOKKEN, BRAND EN/OF ERNSTIG LETSEL OF SCHADE AAN EIGENDOMMEN.

BEDIENING WAARSCHUWINGEN

Afhankelijk van de nabijheid van elektrische bedrading of leidingen tot het muuroppervlak, kan de StudSensor^™ e30 ze op dezelfde manier detecteren als balken. Er moet altijd voorzichtigheid worden betracht bij het spijkeren, zagen of boren in muren, vloeren en plafonds die deze items kunnen bevatten.

Om verrassingen te voorkomen, moet u onthouden dat balken of ribben normaal gesproken 41 cm of 61 cm uit elkaar liggen en een breedte hebben van 38 mm. Alles wat dichter bij elkaar ligt of een andere breedte heeft, is mogelijk geen balk, rib of brandwerende barrière.

Schakel altijd de stroom uit wanneer u in de buurt van elektrische draden werkt.

NUTTIGE TIPS

Zie ook BEDIENINGSTIPS

Situatie	Waarschijnlijke oorzaken	Oplossingen
Geen indicaties	Geen balken in dat gebied. Geen batterij in de unit.	Verplaats 12-13 cm naar links of rechts en begin opnieuw. 9V-batterij moet voor gebruik worden geplaatst.
Lampjes beginnen te knipperen en de unit piept herhaaldelijk	Gereedschap is gekalibreerd boven een balk of op een dicht deel van de muur. Gereedschap gekanteld of opgetild tijdens het scannen.	Schakel de scanner uit, verplaats hem 5-8 cm, druk op de "Power" (Aan/uit)-knop en begin opnieuw. Plaats op ruwe oppervlakken een dun karton op de muur en scan erdoorheen om de scanner soepeler te laten glijden.
Detecteert andere objecten dan balken Vindt meer doelen dan er zouden moeten zijn	Elektrische bedrading en metalen of plastic leidingen kunnen zich in de buurt van of in contact met het achteroppervlak van de muur bevinden.	Controleer op andere balken met gelijke tussenruimte aan weerszijden (30, 41 of 61 cm uit elkaar) of dezelfde balk op verschillende plaatsen direct boven of onder het eerste scangebied. Wees VOORZICHTIG bij het spijkeren, zagen of boren in muren, vloeren en plafonds waar deze items aanwezig kunnen zijn.

SpotLite, StudSensor, WireWarning en Zircon zijn handelsmerken of geregistreerde handelsmerken van Zircon Corporation.

Ga naar www.ZirconEurope.com voor de meest actuele instructies.

BEPERKTE GARANTIE VAN 2 JAAR

Zircon Corporation ("Zircon") garandeert dat dit product vrij is van defecten in materialen en vakmanschap gedurende een periode van twee jaar vanaf de aankoopdatum. Elk defect product dat binnen de garantieperiode wordt geretourneerd naar de plaats van aankoop met aankoopbewijs, wordt naar keuze van de verkoper vervangen.

Deze garantie is beperkt tot de elektronische circuits en de originele behuizing van het product en sluit specifiek schade uit die is veroorzaakt door misbruik, onredelijk gebruik of nalatigheid. Deze garantie vervangt alle andere garanties, expliciet of impliciet, en geen enkele andere verklaring of claim van welke aard dan ook zal Zircon binden of verplichten. Alle impliciete garanties die van toepassing zijn op dit product zijn beperkt tot de periode van twee jaar na aankoop.

www.ZirconEurope.com • info@zircon.com
