INLEIDING

De Zircon StudSensor ™ Pro SL-AC detecteert houten en metalen stijlen en balken in muren, vloeren en plafonds. Het beschikt over twee scanmodi, verzonken LED's, een duurzame, slagvaste behuizing en het gepatenteerde SpotLite ® Pointing System. Het heeft ook WireWarning ™ om continu wisselspanning te detecteren in beide modi.

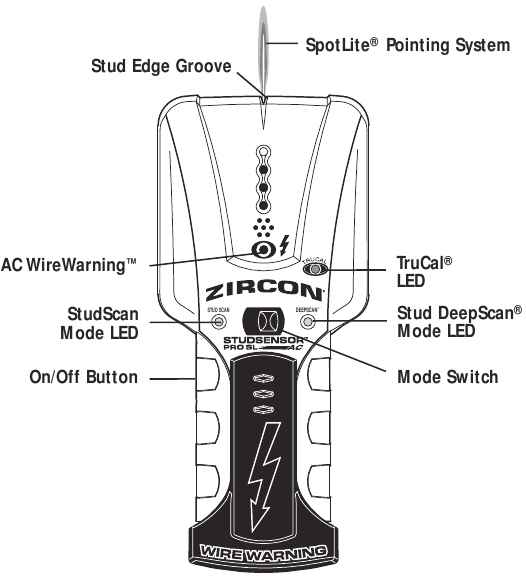

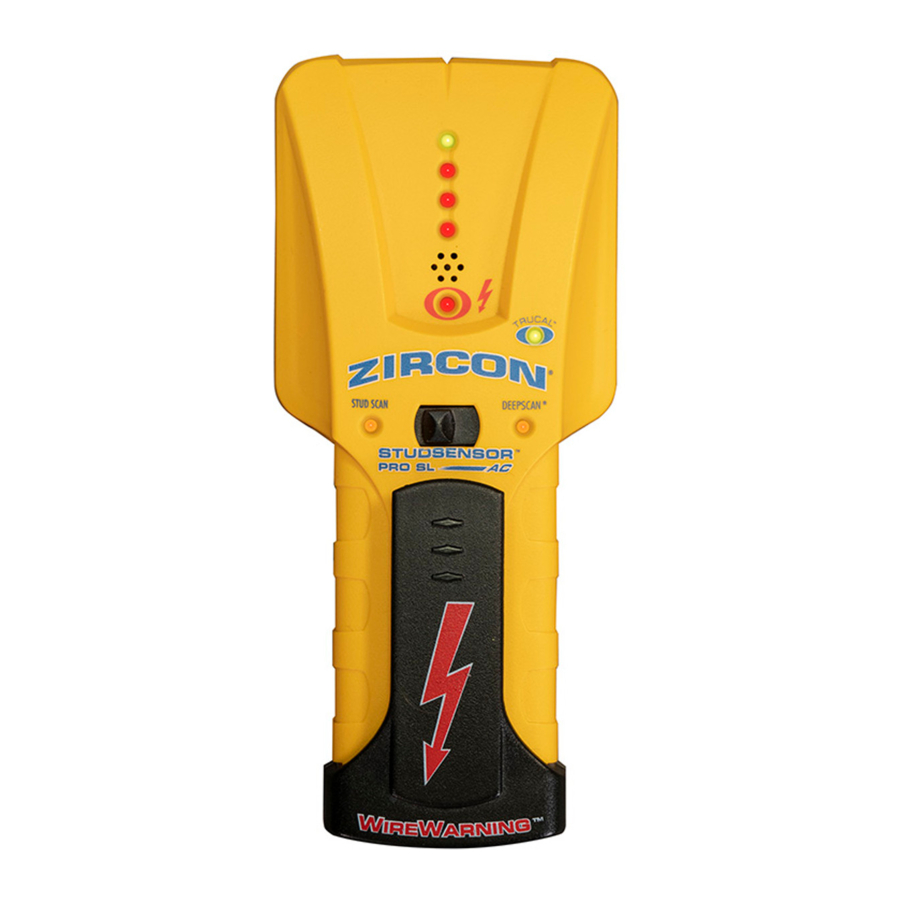

NAMEN EN FUNCTIES

DE BATTERIJ PLAATSEN

Knijp in de zijkanten van 1 de clip om het uiteinde van de clip los te maken.
Schuif de 9V-batterij in het compartiment, met de kant van de aansluiting eerst, waarbij de (+) en (–) aansluitingen van de batterij overeenkomen met de behuizing.
Plaats de clip terug. 3 De batterij gaat ongeveer twee jaar mee onder normale omstandigheden.

KALIBRATIE EN SCANNEN IN STUD SCAN OF DEEPSCAN ® MODI

Opmerking: Het apparaat kalibreert bij elk gebruik. Gebruik de Stud Scan modus voor dieptes tot ongeveer ⁄ 3 4 in. (19 mm) en DeepScan voor dieptes tot 1 1 ⁄ 2 in. (38 mm) of dubbele lagen.

Opmerking: Houd het apparaat plat tegen de muur. Til of kantel het apparaat niet tijdens het kalibreren of scannen.

Schuif de Mode Selector schakelaar naar de gewenste scanmodus. De modus kan worden geselecteerd met het apparaat aan of uit.
Met de StudSensor Pro SL-AC uitgeschakeld, plaatst u het apparaat plat tegen de muur.
Zonder het apparaat te bewegen, knijpt u de aan/uit-knop in en houdt u deze vast. De TruCal^® LED moet branden.
Blijf de aan/uit-knop ingedrukt houden en schuif het apparaat langzaam horizontaal over de muur, naar rechts of links.
Naarmate u een stijl nadert, lichten de rode LED's successievelijk op, van onder naar boven.
Wanneer de bovenste groene LED brandt, klinkt er een continu geluid en schijnt de SpotLite ®, heeft u de rand van de stijl gevonden. Markeer deze plek.
Blijf scannen voorbij de gemarkeerde plek totdat de groene LED uitgaat. Schuif het apparaat in omgekeerde richting om de andere rand van de stijl te lokaliseren.
Markeer deze tweede plek. Het midden van de stijl bevindt zich in het midden tussen de twee markeringen.

CONTINUE DETECTIE VAN WISSELSPANNING (WireWarning ™ )

De StudSensor Pro SL-AC detecteert van 90 tot 250 V bij 50 tot 60 Hz AC in een stroomvoerende elektrische draad. De spanningsdetectiefunctie werkt continu in zowel de Stud Scan- als de DeepScan-modus. Wanneer spanning wordt gedetecteerd, gaat het kleine AC-lampje branden.

De StudSensor Pro SL-AC detecteert geen stroomvoerende draden in metalen buizen of leidingen, achter metalen wandbekleding of achter sommige multiplex of andere dichte materialen. Wees extra voorzichtig in deze situaties. Schakel altijd de stroom uit wanneer u spijkert, snijdt of boort in de buurt van elektrische draden.

VOORZORGSMAATREGELEN BIJ GEBRUIK

Afhankelijk van de nabijheid van elektrische bedrading of leidingen tot het muuroppervlak, kan de scanner deze op dezelfde manier detecteren als stijlen. Er moet altijd voorzichtigheid worden betracht bij het spijkeren, snijden of boren in muren, vloeren en plafonds die deze items kunnen bevatten.

Om verrassingen te voorkomen, moet u er rekening mee houden dat stijlen of balken normaal gesproken 16 inch (406 mm) of 24 inch (610 mm) uit elkaar liggen en 1 1 ⁄ 2 inch (38 mm) breed zijn. Alles wat dichter bij elkaar ligt of een andere breedte heeft, is mogelijk geen stijl, balk of brandwerende barrière. Schakel altijd de stroom naar elektrische draden uit.

WERKEN MET VERSCHILLENDE MATERIALEN

StudSensor Pro SL-AC is alleen bedoeld voor gebruik op droge binnenmuren. Hoewel de StudSensor Pro SL-AC in de DeepScan-modus tot 1¹⁄₂ inch (38 mm) aan gangbare bouwmaterialen kan scannen, kunnen drie belangrijke factoren de detectiediepte beïnvloeden: dikte, dichtheid en vochtgehalte.

StudSensor Pro SL-AC kan effectief scannen door de meeste plaatmateriaal, waaronder:

Kale houten vloeren (in DeepScan-modus)
Linoleum op houten ondergrond
Gipsplaten over multiplex beplating
Behangen muren (indien droog)
Plafonds met textuur als de dikte uniform is (Plaats een dun stuk karton op het plafond en scan erdoorheen om schade aan de textuur te voorkomen.)

StudSensor Pro SL-AC is niet ontworpen om materialen met een inconsistente dichtheid te scannen, zoals:

Keramische vloertegels
Tapijt en ondertapijt
Behang met metalen vezels
Vers geschilderde muren die nog vochtig zijn (moeten minstens een week drogen)
Lat- en pleistermuren
Folie-geïsoleerde plaat

NUTTIGE TIPS

Situatie	Waarschijnlijke oorzaken	Oplossingen
Lampjes beginnen te knipperen en het apparaat begint te piepen.	Het scannen begon op een dicht deel van de muur of over een stijl. Apparaat niet plat tegen de muur. Apparaat gekanteld of opgetild tijdens het scannen. (Al deze factoren beïnvloeden een goede kalibratie.)	Schakel het apparaat uit, verplaats het een paar centimeter, druk op de aan/uit-knop en begin opnieuw. Plaats op ruwe oppervlakken een stuk papier op de muur en scan erdoorheen om het apparaat soepeler te laten glijden. Houd de hand minstens 152 mm (6 inch) van de StudSensor Pro SL-AC tijdens het kalibreren en scannen. Houd het apparaat vast met duim en wijsvinger, niet hoger dan de handgrepen. Pas op dat u uw vingers niet beweegt na de kalibratie. Houd het apparaat altijd evenwijdig aan en beweeg het loodrecht op het object dat u probeert te lokaliseren.
De groene LED in het midden brandt niet in de Stud Scan-modus.	De muur is bijzonder dik of dicht.	Interpreteer de rode LED die het dichtst bij het midden staat als de rand van de stijl. Schakel over naar DeepScan om de stijl te lokaliseren.
De groene TruCal LED brandt, maar tijdens het scannen doet het apparaat verder niets.	Het apparaat is mogelijk niet plat tegen de muur. Als het in de DeepScan-modus staat (de DeepScan LED brandt), heeft u mogelijk over een stijl gekalibreerd.	Houd het apparaat zo vast dat de twee Velcro^™ strips op de achterkant contact maken met de muur. Kalibreer het apparaat opnieuw op een andere plaats en scan het gebied opnieuw.
Alle drie de rode LED's en de groene LED branden tegelijkertijd en het apparaat piept continu.	Het scanoppervlak is te dicht of te nat om het apparaat te laten werken.	Als u het apparaat gebruikt op een onlangs getapete, geverfde of behangen muur, wacht dan tot het droog is en probeer het opnieuw.
Werken in de DeepScan-modus en kan geen stijlen detecteren.	U heeft mogelijk over een stijl gekalibreerd. (De foutconditie is uitgeschakeld in de DeepScan-modus omdat deze twee keer zo gevoelig is als Stud Scan.) U houdt het apparaat mogelijk vast als een tv-afstandsbediening en richt het op de muur.	Verplaats de StudSensor Pro SL-AC een paar centimeter en kalibreer opnieuw. Houd het apparaat zo vast dat de twee Velcro^™ strips op de achterkant contact maken met de muur.
Detecteert andere objecten dan stijlen.	Elektrische bedrading en metalen of plastic leidingen kunnen zich in de buurt van of in contact met de achterkant van de muur bevinden.	Houd er rekening mee dat stijlen of balken normaal gesproken 16 inch (406 mm) of 24 inch (610 mm) uit elkaar liggen en 1¹⁄₂ inch (38 mm) breed zijn. Schakel altijd de stroom uit bij het snijden, spijkeren of boren in de buurt van elektrische draden.
U vermoedt elektrische draden, maar detecteert er geen.	Draden kunnen worden afgeschermd achter metalen wandbekleding, multiplex shearwall of ander dicht materiaal, of in leidingen; StudSensor Pro SL-AC kan ze mogelijk niet vinden. De draden zijn mogelijk niet stroomvoerend. Draden zijn mogelijk te diep om te detecteren.	Zie bovenstaande oplossing. Wees extra voorzichtig als het gebied multiplex, dikke houten achtergrond achter gipsplaten of dikkere dan normale muren heeft. Als een schakelaar een stopcontact bedient, zorg er dan voor dat deze AAN staat voor detectie, maar uitgeschakeld is bij het werken in de buurt van elektrische draden.
Het gebied van spanningsdetectie is te groot.	• Er kan statische elektriciteit ontstaan op gipsplaten, waardoor de spanningsdetectie tot 305 mm (12 inch) van elke kant van een werkelijke elektrische draad kan worden verspreid.	• Om de detectie te verkleinen, schakelt u het apparaat uit en weer in aan de rand van waar de draad is gedetecteerd en scant u opnieuw.
Vragen? Bekijk onze website op www.zircon.com en klik op "Support".
