Zircon StudSensor EDGE - Handleiding voor het vinden van stijlen

Inhoud

Overzicht

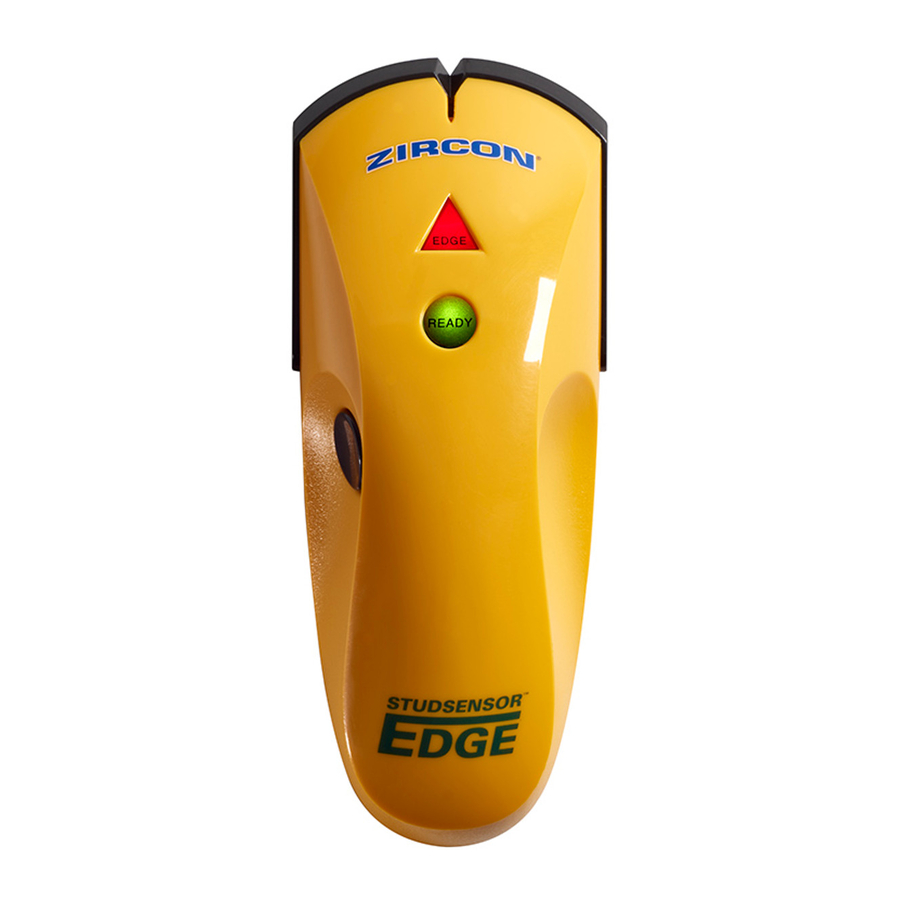

De Zircon StudSensor ™ EDGE-stijlzoeker vindt de randen van houten en metalen stijlen tot 19 mm diep in muren. Het beschikt over een slanke, slagvaste behuizing, met een gepatenteerd knijpgreepontwerp en een nieuwe SpotLite ® Pointer.

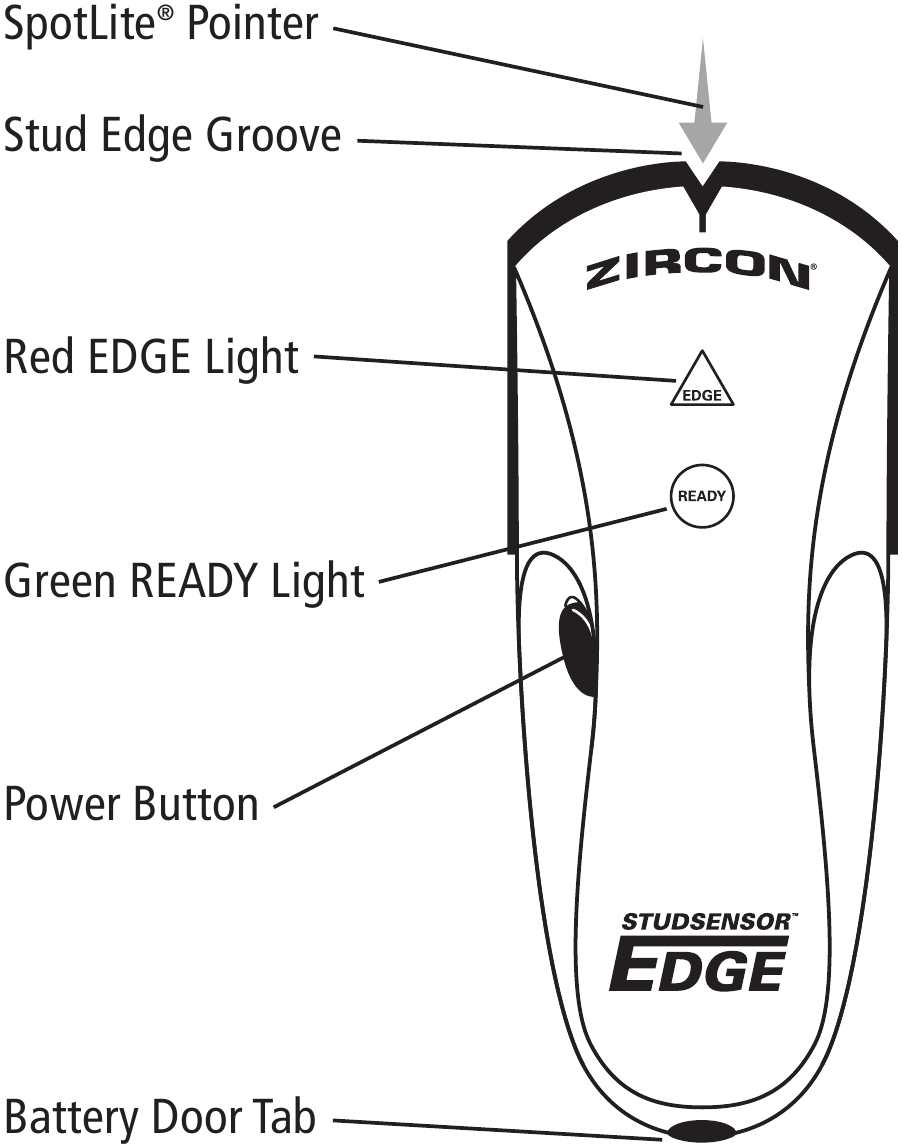

Overzicht

DE BATTERIJ PLAATSEN

Probeer niet de achterkant van het gereedschap los te schroeven.

Druk op het lipje van het batterijklepje aan de onderkant van het gereedschap en open het klepje. Plaats een nieuwe 9-Volt batterij en zorg ervoor dat de positieve (+) en negatieve (-) polen overeenkomen met de pictogrammen op de achterkant. Klik de batterij op zijn plaats en plaats het klepje terug.

BELANGRIJKE BEDIENINGSTIPS

LEES DIT AUB ZORGVULDIG DOOR

  • Positie van het gereedschap: Voor een correct gebruik plaatst u de scanner altijd plat tegen het oppervlak voordat u de stroom inschakelt.
  • Stroom: Houd de "Power" (Aan/uit) knop continu ingedrukt tijdens gebruik.
  • Bediening: Beweeg het apparaat langzaam, terwijl u het plat tegen de muur houdt. Kantel, til of schommel het niet.

HET GEREEDSCHAP INSCHAKELEN/KALIBREREN EN EEN STIJL VINDEN

  • Plaats het apparaat plat op de muur. Houd de "Power" (Aan/uit) knop ingedrukt. Tijdens de kalibratie knipperen de SpotLite-pijl en het rode EDGE-lampje, piept het apparaat en blijft het groene "READY" (Klaar) lampje branden. Beweeg het apparaat niet totdat de kalibratie is voltooid.
  • Als u over een stijl kalibreert, zal het apparaat herhaaldelijk piepen. Beweeg het apparaat een paar centimeter naar rechts of links, laat de "Power" (Aan/uit) knop los en begin opnieuw.
  • Nadat de kalibratie is voltooid, blijft u de "Power" (Aan/uit) knop ingedrukt houden en schuift u het apparaat langzaam over het oppervlak.

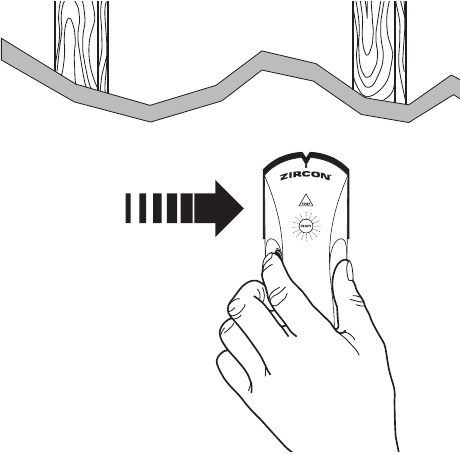

    EEN STIJL VINDEN - Schuif het apparaat over het oppervlak
  • Wanneer het bovenste rode EDGE-lampje brandt, de pieptoon klinkt en de SpotLite Pointer-pijl schijnt, hebt u de rand van de stijl gevonden. Markeer deze plek.

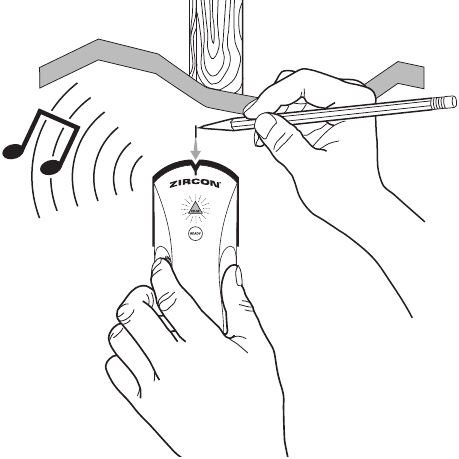

    EEN STIJL VINDEN - Markeer de rand van de stijl
  • Blijf scannen voorbij de gemarkeerde plek totdat het rode EDGE-lampje uitgaat. Schuif het apparaat in omgekeerde richting om de andere rand van de stijl te vinden.
    Markeer deze tweede plek. Het midden van de stijl bevindt zich tussen de twee markeringen.

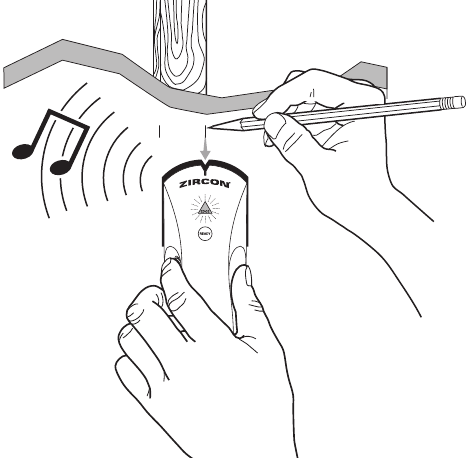

    EEN STIJL VINDEN - Markeer de tweede rand van de stijl

BEDIENING WAARSCHUWINGEN

Afhankelijk van de nabijheid van elektrische bedrading of leidingen tot het muuroppervlak, kan de StudSensor EDGE deze op dezelfde manier detecteren als stijlen. Er moet altijd voorzichtigheid worden betracht bij het spijkeren, zagen of boren in muren, vloeren en plafonds die deze items kunnen bevatten.

Om verrassingen te voorkomen, moet u er rekening mee houden dat stijlen of balken normaal gesproken 406 mm of 610 mm uit elkaar liggen en 35 mm breed zijn. Alles wat dichter bij elkaar ligt of een andere breedte heeft, is mogelijk geen stijl, balk of brandonderbreking.

Schakel altijd de stroom uit wanneer u in de buurt van elektrische bedrading werkt.

VERSCHILLENDE OPPERVLAKKEN SCANNEN

Vers geschilderde muren: Het kan een week of langer duren voordat ze na het aanbrengen droog zijn.

Behang: De StudSensor™ EDGE functioneert normaal op muren die bedekt zijn met behang of stof, tenzij de materialen van metaalfolie zijn, metaalvezels bevatten of nog nat zijn na het aanbrengen.

Lat & pleister: Vanwege onregelmatigheden in de dikte van het pleister wordt dit gereedschap niet aanbevolen voor gebruik op lat & pleister.

De StudSensor™ EDGE kan niet scannen naar houten stijlen en balken door keramische tegels of vloerbedekking en ondervloer.

Opmerking: de detectiediepte en nauwkeurigheid kunnen variëren als gevolg van vocht, de inhoud van materialen, de muurtextuur en verf.

NUTTIGE TIPS

Zie ook BELANGRIJKE BEDIENINGSTIPS

Situatie Waarschijnlijke oorzaken Oplossingen
Geen indicaties.
  • Geen stijlen in dat gebied.
  • Verplaats enkele centimeters naar links of rechts en begin opnieuw.
Apparaat piept herhaaldelijk.
  • Gereedschap is gekalibreerd over een stijl of op een dicht deel van de muur.
  • Gereedschap gekanteld of opgetild tijdens het scannen.
  • Schakel de scanner uit, verplaats hem een paar centimeter, druk op de "Power" (Aan/uit) knop en begin opnieuw.
  • Plaats op ruwe oppervlakken dun karton op de muur en scan erdoorheen om de scanner soepeler te laten glijden.
Detecteert andere objecten dan stijlen.
Vindt meer doelen dan er zouden moeten zijn.
  • Elektrische bedrading en metalen/plastic leidingen kunnen zich in de buurt van of in contact met het achteroppervlak van de muur bevinden.
  • Controleer op andere stijlen die gelijkmatig aan weerszijden zijn geplaatst (305, 406 of 610 mm uit elkaar) of dezelfde stijl op verschillende plaatsen direct boven of onder het eerste scangebied.
  • Wees VOORZICHTIG bij het spijkeren, zagen of boren in muren, vloeren en plafonds waar deze items aanwezig kunnen zijn.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Zircon StudSensor EDGE - Handleiding voor het vinden van stijlen
