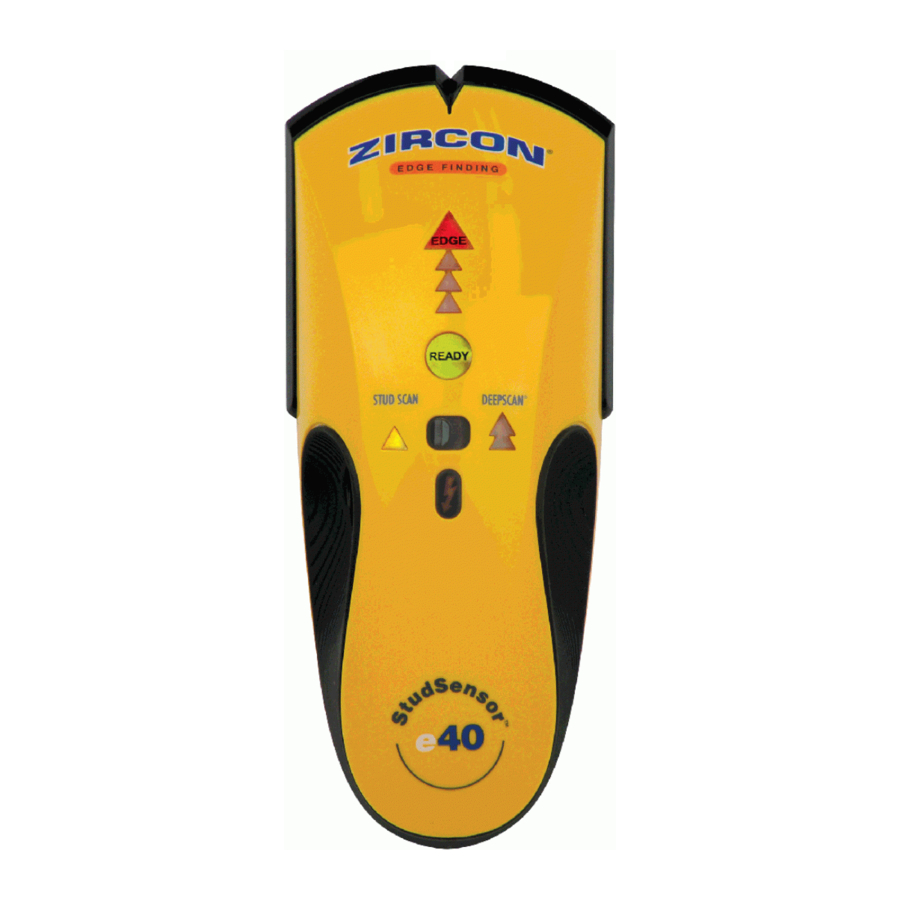

Zircon StudSensor e40 - Handleiding voor Stijlzoeker

Inhoud

OVERZICHT

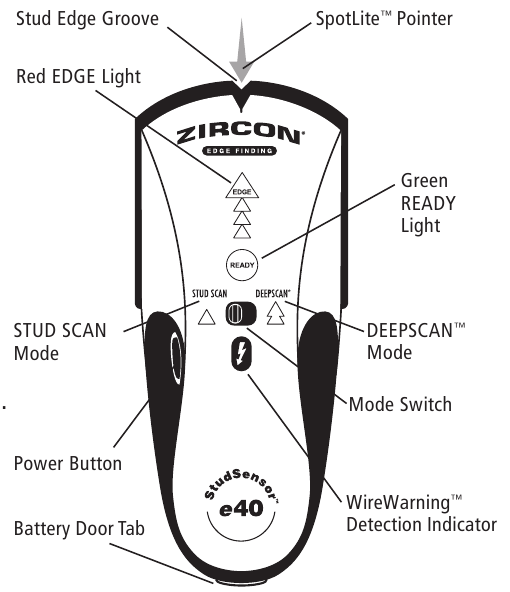

Overzicht
De StudSensor ™ e40 beschikt over twee scanmodi:

  • STUD SCAN: Lokaliseert de randen van houten en metalen stijlen tot 19 mm diep
  • DEEPSCAN ™: Lokaliseert de randen van houten en metalen stijlen tot 38 mm diep

WireWarning ™ detectie detecteert en waarschuwt de gebruiker automatisch voor actieve AC-draden in de STUD SCAN- en DEEPSCAN-modi. Wanneer AC-spanning wordt gedetecteerd, licht het AC WireWarning ™-pictogram op.
Opmerking: Dit product is uitsluitend bedoeld voor gebruik met een optimaal spanningsbereik van 110–127 V.

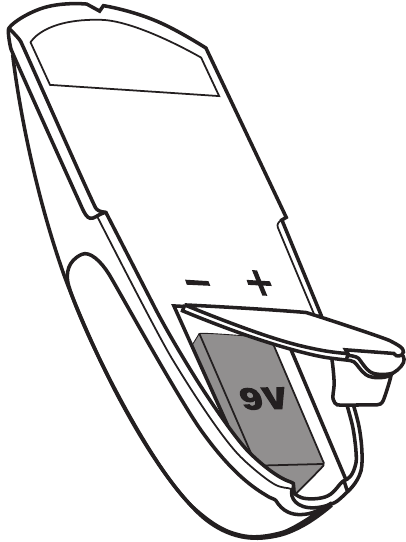

DE BATTERIJ PLAATSEN

Druk op het lipje van het batterijklepje aan de onderkant van het gereedschap en open het klepje. Plaats een nieuwe 9 V-batterij en zorg ervoor dat de positieve (+) en negatieve (-) aansluitingen overeenkomen met de pictogrammen op de achterkant. Klik de batterij op zijn plaats en plaats het klepje terug.
DE BATTERIJ PLAATSEN

WERKINGSTIPS

Voor optimale scanresultaten:

  • Houd het gereedschap recht omhoog en omlaag, parallel aan de stijlen, en draai het gereedschap niet.
  • Houd het gereedschap plat tegen de muur en wiebel, kantel of druk niet hard tijdens het langzaam schuiven over het te scannen oppervlak.
  • Vermijd het plaatsen van uw andere hand, of enig ander deel van uw lichaam, op het te scannen oppervlak.
  • Afhankelijk van de nabijheid van elektrische bedrading of leidingen tot het muuroppervlak, kan de scanner deze op dezelfde manier detecteren als stijlen. Voorzichtigheid is altijd geboden bij het spijkeren, snijden of boren in muren, vloeren en plafonds die deze items kunnen bevatten.
  • Om verrassingen te voorkomen, moet u er rekening mee houden dat stijlen of balken normaal gesproken 41 of 61 cm uit elkaar staan en 38 mm breed zijn. Alles wat dichter bij elkaar ligt of een andere breedte heeft, is mogelijk geen stijl, balk of brandonderbreking.

Als u onregelmatige scanresultaten ontvangt, kan dit het gevolg zijn van vochtigheid, vocht in de muurholte of gipsplaat, of recent aangebrachte verf of behang dat nog niet volledig is opgedroogd. Hoewel het vocht niet altijd zichtbaar is, zal het de sensoren van het gereedschap verstoren. Geef de muur een paar dagen de tijd om uit te drogen.


Vertrouw niet uitsluitend op de detector om items achter het gescande oppervlak te lokaliseren. Gebruik andere informatiebronnen om items te lokaliseren voordat u het oppervlak binnendringt. Dergelijke aanvullende bronnen zijn bouwplannen, zichtbare toegangspunten van leidingen en bedrading in muren, zoals in een kelder, en standaardpraktijken voor stijlspacing van 41 en 61 cm.

Schakel altijd de stroom uit wanneer u in de buurt van elektrische draden werkt.

WERKEN MET VERSCHILLENDE MATERIALEN

StudSensor™ e40 is uitsluitend bedoeld voor gebruik op droge binnenmuren.
Opmerking: De detectiediepte en nauwkeurigheid kunnen variëren als gevolg van vocht, de samenstelling van materialen, de muurtextuur en verf.
StudSensor™ e40 kan effectief scannen door de meeste plaatmateriaal, waaronder:

  • Blote houten vloeren (in DEEPSCAN ™ modus)
  • Linoleum op houten basis
  • Gipsplaat over multiplex beplating
  • Behangen muren (indien droog)
  • Plafonds met textuur indien uniforme dikte (plaats een dun stuk karton op het plafond en scan eroverheen om schade aan de textuur te voorkomen)

StudSensor™ e40 is niet ontworpen om materialen te scannen zoals:

  • Keramische vloertegels
  • Tapijt en ondertapijt
  • Behang met metaalvezels
  • Vers geverfde muren die nog vochtig zijn (het kan een week of langer duren voordat ze droog zijn na het aanbrengen)
  • Lat- en stucwerkmuren
  • Met folie bedekte isolatieplaat
  • Glas of een ander dicht materiaal

DE MODUS SELECTEREN

Verplaats de keuzeschakelaar naar de gewenste modus: STUD SCAN voor het vinden van houten of metalen stijlen of DEEPSCAN™ voor het vinden van stijlen achter muren die dikker zijn dan 19 mm. Het apparaat blijft uitgeschakeld als de Power-knop (Aan/uit-knop) niet is ingedrukt.

EEN STIJL VINDEN

Scan altijd naar stijlen met de scanner plat tegen de muur geplaatst. Verplaats de modusschakelaar naar STUD SCAN, plaats het gereedschap plat tegen de muur en houd vervolgens de Power-knop (Aan/uit-knop) ingedrukt. Beweeg het apparaat niet totdat de kalibratie is voltooid. Wanneer de kalibratie is voltooid, licht het groene READY-lampje (Gereed-lampje) op.

Blijf de Power-knop (Aan/uit-knop) ingedrukt houden en schuif het apparaat langzaam horizontaal over de muur, naar links of rechts. Naarmate u een stijl nadert, beginnen de pijlpsegmenten aan te gaan.
EEN STIJL VINDEN - Stap 1

Wanneer het bovenste rode EDGE-lampje (Rand-lampje) brandt, de SpotLite™-aanwijzer schijnt en een continu geluid klinkt, hebt u de rand van de stijl gevonden. Markeer deze plek.

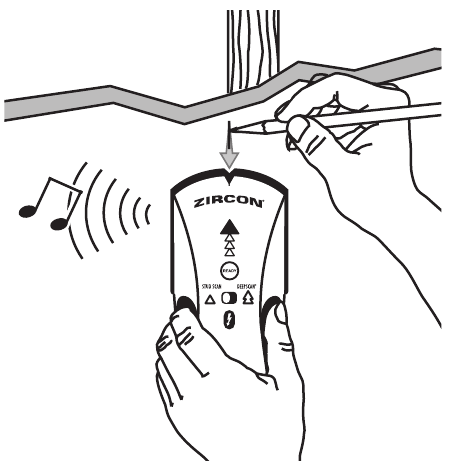

EEN STIJL VINDEN - Stap 2

Zonder de Power-knop (Aan/uit-knop) los te laten, gaat u door met scannen voorbij de gemarkeerde plek totdat het rode EDGE-lampje (Rand-lampje) uitgaat. Schuif het apparaat in omgekeerde richting om de andere rand van de stijl te lokaliseren.
EEN STIJL VINDEN - Stap 3

Markeer deze tweede plek. Het midden van de stijl bevindt zich in het midden tussen de twee markeringen.

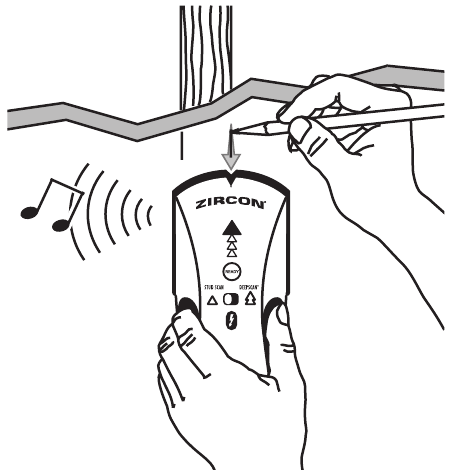

EEN STIJL VINDEN - Stap 4

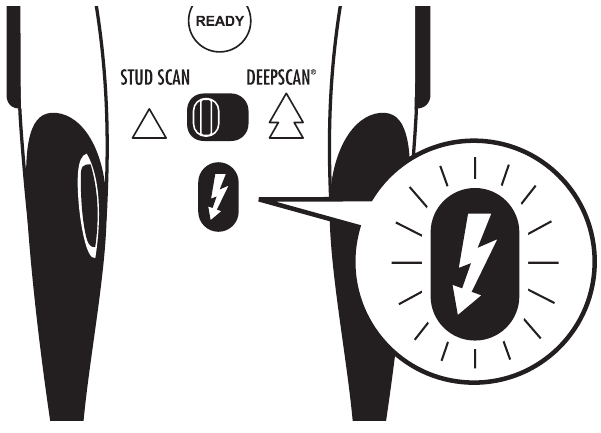

WIREWARNING™ DETECTIE

WireWarning™ detectie werkt continu in de STUD SCAN- en DEEPSCAN™-modi. Wanneer actieve AC-spanning wordt gedetecteerd, gaat het WireWarning™-lampje branden. Als het scannen begint boven een actieve AC-draad, knippert de WireWarning™-indicator continu. Wees uiterst voorzichtig in deze omstandigheden of wanneer er actieve AC aanwezig is.


Elektrische velddetectoren detecteren mogelijk geen actieve AC-draden als de draden zich meer dan 51 mm van het gescande oppervlak bevinden, zijn ingesloten in een leiding, aanwezig zijn achter een multiplex afschuifmuur of metalen muurbedekking, of als er vocht aanwezig is in de omgeving of op het gescande oppervlak.


NEEM NIET AAN DAT ER GEEN ACTIEVE ELEKTRISCHE DRAADEN IN DE MUUR ZITTEN. ONDERNEEM GEEN ACTIES DIE GEVAARLIJK KUNNEN ZIJN ALS DE MUUR EEN ACTIEVE ELEKTRISCHE DRAAD BEVAT. SCHAKEL ALTIJD DE ELEKTRISCHE VOEDING, GAS EN WATERTOEVOER UIT VOORDAT U EEN OPPERVLAK BINNENDRINGT. HET NIET OPVOLGEN VAN DEZE INSTRUCTIES KAN LEIDEN TOT ELEKTRISCHE SCHOKKEN, BRAND EN/OF ERNSTIG LETSEL OF SCHADE AAN EIGENDOMMEN.
WIREWARNING™ DETECTION

FCC Deel 15 Klasse B Registratiewaarschuwing
Dit apparaat voldoet aan Deel 15 van de FCC-regels.
De werking is onderworpen aan de volgende twee voorwaarden:

  1. dit apparaat mag geen schadelijke storing veroorzaken, en
  2. dit apparaat moet alle ontvangen storing accepteren, inclusief storing die een ongewenste werking kan veroorzaken.

NUTTIGE TIPS

(Zie ook nummer 2, Werkingstips)

Situatie Waarschijnlijke oorzaken Oplossingen
Lampjes beginnen te knipperen en het apparaat piept herhaaldelijk.
  • Scan begon op een dicht deel van de muur of boven een stijl.
  • Apparaat niet plat tegen de muur.
  • Apparaat gekanteld of opgetild tijdens het scannen. (Al deze factoren hebben invloed op de juiste kalibratie.)
  • Scanoppervlak is te dicht of te nat voor het apparaat om te werken.
  • Schakel het apparaat uit, verplaats het 5–8 cm, druk op de Power-knop (Aan/uit-knop), en begin opnieuw.
  • Plaats op ruwe oppervlakken een dun stuk karton op de muur en scan eroverheen om het apparaat soepeler te laten glijden.
  • Houd uw hand op minimaal 15 cm van het apparaat terwijl u kalibreert en scant. Houd het apparaat vast met uw duim en wijsvinger niet hoger dan de handgrepen. Zorg ervoor dat u uw vingers niet beweegt na de kalibratie.
  • Houd het apparaat altijd parallel aan de stijl en beweeg het loodrecht op de stijl die u probeert te lokaliseren.
  • Als u het apparaat op een recent geplakte, geverfde of behangen muur gebruikt, geef het dan de tijd om te drogen en probeer het opnieuw.
Kan geen stijlen detecteren in de STUD SCAN-modus. De bovenste EDGE-pijl (Rand-pijl) gaat niet aan of knippert niet in de STUD SCAN-modus.
  • De muur is bijzonder dik of dicht.
  • Schakel over naar de DEEPSCAN ® modus om de stijl te lokaliseren.
  • Interpreteer de hoogste verkregen pijl als de stijlrand.
Het groene READY-lampje (Gereed-lampje) gaat branden, maar bij het scannen doet het apparaat verder niets.
  • Het apparaat is mogelijk niet plat tegen de muur.
  • Als het zich in de DEEPSCAN ® modus bevindt (DEEPSCAN ® brandt), hebt u mogelijk over een stijl gekalibreerd.
  • Houd het apparaat zo vast dat twee Velcro ® stroken op de achterkant contact maken met de muur.
  • Hercalibreer het apparaat op een andere plaats en scan het gebied opnieuw.
Werken in de DEEPSCAN ® modus en kan geen stijlen detecteren.
  • U hebt mogelijk over een stijl gekalibreerd. (De foutconditie is uitgeschakeld in de DEEPSCAN ® modus omdat deze twee keer zo gevoelig is als STUD SCAN.)
  • U houdt het apparaat mogelijk vast als een tv-afstandsbediening en richt het op de muur.
  • Verplaats het apparaat 5–8 cm en herkalibreer het.
  • Houd het apparaat zo vast dat twee Velcro ® stroken op de achterkant contact maken met de muur.
Detecteert andere objecten dan stijlen.
  • Elektrische bedrading en metalen of plastic leidingen kunnen zich in de buurt van of in contact met het achteroppervlak van de muur bevinden.
  • Controleer op andere stijlen die op gelijke afstand aan weerszijden 30, 40 of 60 cm van elkaar zijn geplaatst of op dezelfde stijl op verschillende plaatsen direct boven of onder het eerste scangebied.
U vermoedt elektrische draden, maar detecteert er geen.
  • Draden kunnen afgeschermd zijn achter metalen muurbedekkingen, multiplex afschuifmuren of ander dicht materiaal, of in een leiding.
  • De draden zijn mogelijk niet onder spanning.
  • Draden dieper dan 51 mm van het oppervlak worden mogelijk niet gedetecteerd.
  • Wees extra voorzichtig als het gebied multiplex, dik hout achter gipsplaat of dikkere dan normale muren heeft.
  • Als een schakelaar een stopcontact bedient, zorg er dan voor dat deze AAN staat voor detectie, maar uitgeschakeld is wanneer u in de buurt van elektrische draden werkt.
Schakel altijd de stroom uit bij het snijden, spijkeren of boren in de buurt van elektrische draden.
Het spanningsdetectiegebied lijkt veel groter dan de werkelijke draad (alleen AC).
  • Spanningsdetectie kan zich verspreiden op gipsplaat tot wel 30 cm van elke kant van een werkelijke elektrische draad.
  • Om de detectie te verfijnen, schakelt u het apparaat uit en weer in aan de rand van waar de draad werd gedetecteerd en scant u opnieuw.
Schakel altijd de stroom uit bij het snijden, spijkeren of boren in de buurt van elektrische draden.

BEPERKTE GARANTIE VAN 1 JAAR
Zircon Corporation, ("Zircon") garandeert dat dit product vrij is van defecten in materialen en vakmanschap gedurende één jaar vanaf de aankoopdatum. Elk defect product dat binnen de garantieperiode wordt geretourneerd aan Zircon*, franco betaald met aankoopbewijs en $ 5,00 om de verzendkosten te dekken, zal naar keuze van Zircon worden gerepareerd of vervangen. Deze garantie is beperkt tot de elektronische circuits en de originele behuizing van het product en sluit specifiek schade uit die is veroorzaakt door misbruik, onredelijk gebruik of verwaarlozing. Deze garantie vervangt alle andere garanties, expliciet of impliciet, en geen andere verklaringen of claims van welke aard dan ook zijn bindend of verplichten Zircon. Alle impliciete garanties die van toepassing zijn op dit product zijn beperkt tot de periode van één jaar na aankoop. IN GEEN GEVAL IS ZIRCON AANSPRAKELIJK VOOR SPECIALE, INCIDENTELE OF GEVOLGSCHADE DIE VOORTVLOEIT UIT HET BEZIT, GEBRUIK OF STORING VAN DIT PRODUCT.
In overeenstemming met de overheidsvoorschriften wordt u erop gewezen dat:

  1. sommige staten staan geen beperkingen toe op de duur van een impliciete garantie en/of de uitsluiting of beperking van incidentele of gevolgschade, dus de bovenstaande beperkingen en/of uitsluitingen zijn mogelijk niet op u van toepassing, en verder
  2. deze garantie geeft u specifieke wettelijke rechten en u hebt mogelijk ook andere rechten die van staat tot staat verschillen.

Retourneer het product franco betaald met aankoopbewijs (gedateerde aankoopbon) en $ 5,00 om de verzendkosten te dekken, aan:
Zircon Corporation
*T.a.v.: Returns Department
1580 Dell Avenue
Campbell, CA 95008-6992 USA
Zorg ervoor dat u uw naam en retouradres vermeldt. Service en reparatie buiten de garantie, waarbij geen aankoopbewijs wordt overlegd, worden geretourneerd met reparaties die C.O.D. in rekening worden gebracht. Reken op 4 tot 6 weken voor levering. Klantenservice, 1-800-245-9265 of 1-408-963-4550 maandag–vrijdag, 8:00 uur tot 17:00 uur PDT www.zircon.com • info@zircon.com
DeepScan, SpotLite, StudSensor, WireWarning en Zircon zijn gedeponeerde handelsmerken of handelsmerken van Zircon Corporation.
Ga naar www.zircon.com/support voor de meest actuele instructies.
ZirconCorporation
ZirconTV
©2012 Zircon Corporation • P/N 63817 • Rev D 08/12
