Zircon LaserBall 360 - Handleiding meetinstrument

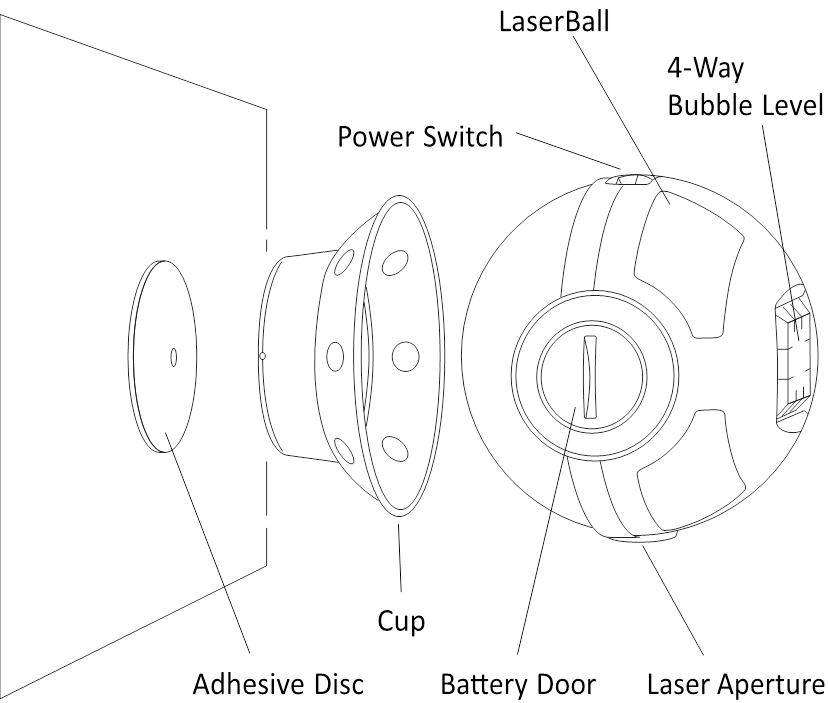

APPARAATOVERZICHT
VEILIGHEIDSINSTRUCTIES
Schijn nooit met een laser rechtstreeks in de ogen, dit kan ernstig oogletsel veroorzaken. De LaserBall 360™ laserwaterpas is een precisie-instrument, behandel hem met zorg. Vermijd water, schokken, trillingen en extreme temperaturen.
Vermijd blootstelling, laserstraling wordt door dit gereedschap uitgezonden.
Demonteer de LaserBall 360 laserwaterpas niet.
Richt de laser niet op reflecterende oppervlakken. Verwijder geen waarschuwingslabels.
Dit product voldoet aan de toepasselijke normen van 21 CFR delen 1040.10 en 1040.11.
Gebruik van bedieningselementen, aanpassingen, het uitvoeren van procedures (anders dan hierin gespecificeerd) kan leiden tot blootstelling aan gevaarlijke straling.
Geassembleerd in China van Amerikaanse en geïmporteerde onderdelen.
LASERSTRALING - Vermijd directe blootstelling aan de ogen
Maximaal uitgangsvermogen <5 mW @ 630-670 nm
Klasse 2 laserproduct
DE BEVESTIGINGSKOM PLAATSEN
Verwijder de papieren afdekking aan één kant van de zelfklevende schijf.
Plak de zelfklevende schijf stevig op het buitenste vlakke deel van de kom.
Verwijder de tweede papieren afdekking wanneer u klaar bent om de kom op de muur te plaatsen.
Kies een punt op de muur dat als startpunt zal dienen. Zoek dat punt door het open middelste gat in de kom.
Plaats de kom op de muur. Druk stevig aan om een sterke hechting te krijgen. Punaises of punaises kunnen ook worden gebruikt om de kom op te hangen.
Zelfklevende schijven zijn bedoeld voor eenmalig gebruik.
WERKING EN AANPASSINGEN
Gebruik de aan/uit-schakelaar om in en uit te schakelen (ON/OFF).

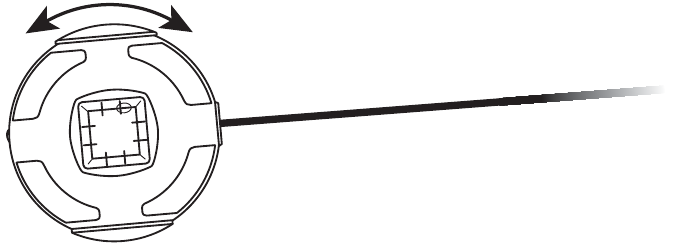

Door de LaserBall 360™ laserwaterpas te draaien, kunt u het niveau van de lijn regelen.
Door de luchtbel tussen deze twee lijnen te centreren, vindt u het waterpas en loodrecht.
Door de LaserBall 360™ laserwaterpas te draaien, kan de intensiteit van de laserlijn worden geregeld.
Gebruik de LaserBall 360™ laserwaterpas op de muur waaraan deze is bevestigd. Niet bedoeld om het niveau op aangrenzende muren weer te geven.
VERWIJDEREN VAN LIJM
Verwijder eerst de magnetisch vastgehouden LaserBall 360™ laserwaterpas uit de kom en zet deze opzij.
Bepaal met minimale kracht of de lijm een te sterke hechting op de muur heeft gemaakt.
Draai de kom langzaam weg van de lijm.
Gebruik een vingernagel, begin op een rand van de zelfklevende schijf en rol deze van de muur.
Opmerking: Extra schijven kunnen worden besteld bij de klantenservice op 1-800-245-9265.
DE BATTERIJEN VERVANGEN
Gebruik een munt of een plat voorwerp om de veerbelaste batterijklep te verwijderen om de batterijen te vervangen.
Vereist drie LR44-batterijen.

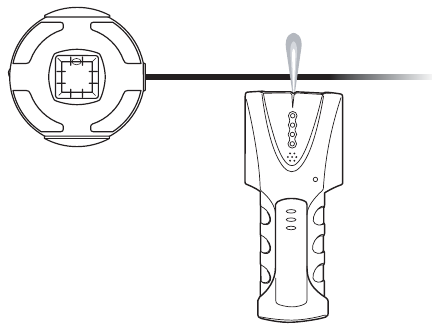

VOORDAT U GAAT BOREN
Gebruik een StudSensor ™ /Studozoeker om de perfecte plek om te boren te vinden. Gebruik extra LaserBall 360 ™ laserwaterpassen om rond hoeken te nivelleren of voor meerdere lijnen.
www.zircon.com/support
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Zircon LaserBall 360 - Handleiding meetinstrument
