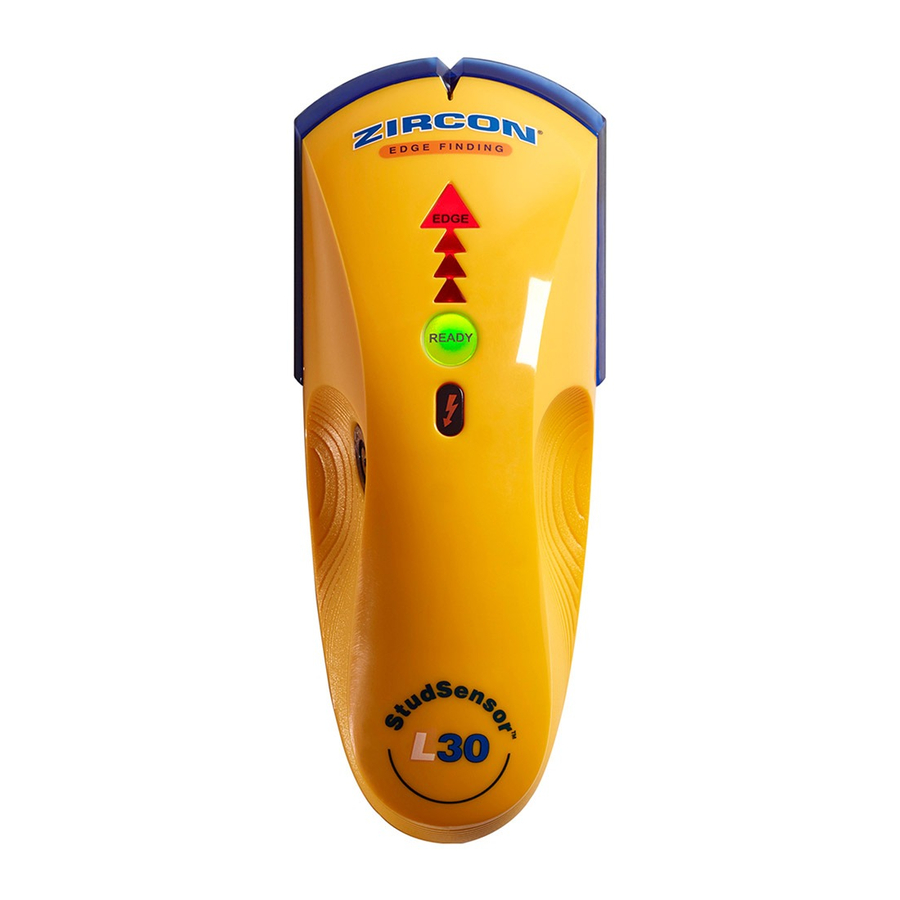

Zircon StudSensor L30 - Handleiding voor randzoekende balkzoeker

Inhoud

VOORDAT U BEGINT

ZIRCON® STUD FINDERS WERKEN DOOR HET DETECTEREN VAN DICHTHEIDSVERANDERINGEN ACHTER DE MUUR. ANDERE OBJECTEN KUNNEN WORDEN GEDETECTEERD, VOORAL ALS ZE ZICH ZEER DICHT BIJ DE MUUR BEVINDEN. NEEM NIET AAN DAT ALLES WAT GEDETECTEERD WORDT EEN BALK IS.

  • Gebruik altijd een nieuwe alkalinebatterij met een verlengde houdbaarheidsdatum. Stem de batterijrichting overeen met de afbeelding in de batterijhouder.
  • Vertrouw niet uitsluitend op het gereedschap om items achter een oppervlak te lokaliseren. Gebruik andere informatie om items te lokaliseren voordat u het oppervlak binnendringt, inclusief bouwplannen, zichtbare toegangspunten van leidingen en bedrading in muren, zoals in een kelder, en standaard praktijken voor balkafstanden.
  • Scan altijd op balken op verschillende hoogtes op de muur en markeer de locatie van elk doel dat wordt aangegeven door de balkzoeker. Dit wordt "het in kaart brengen van de muur" genoemd. Leidingen en andere objecten zullen waarschijnlijk geen consistente metingen geven van vloer tot plafond, zoals een balk wel zal doen.
  • Metingen moeten altijd consistent en herhaalbaar zijn.
  • Zircon® balkzoekers worden alleen aanbevolen voor gebruik binnenshuis.
  • Balken lopen normaal gesproken van vloer tot plafond, behalve boven en onder ramen en boven deuren.
  • Andere objecten die zich gewoonlijk in muren, vloeren of plafonds bevinden, zijn waterleidingen, gasleidingen, brandstoppen en elektrische bedrading.
  • De detectiediepte en nauwkeurigheid kunnen variëren, afhankelijk van de scanomgevingsomstandigheden, zoals het mineraalgehalte, het vochtgehalte, de textuur en de consistentie van de muurmaterialen.
  • Schakel altijd de stroom uit wanneer u in de buurt van elektrische draden werkt.
  • Afhankelijk van de nabijheid van elektrische bedrading of leidingen tot het muuroppervlak, kan het gereedschap ze op dezelfde manier detecteren als balken. Voorzichtigheid is altijd geboden bij het spijkeren, snijden of boren in muren, vloeren en plafonds die deze items kunnen bevatten.
  • Balken en ribben zijn normaal gesproken 40 of 60 cm (16 of 24") van elkaar verwijderd, zijn normaal gesproken 38 mm (11⁄2") breed en kunnen worden gescheiden door brandstoppen. Alles wat dichter bij elkaar ligt of een andere breedte heeft, is mogelijk geen balk of rib.

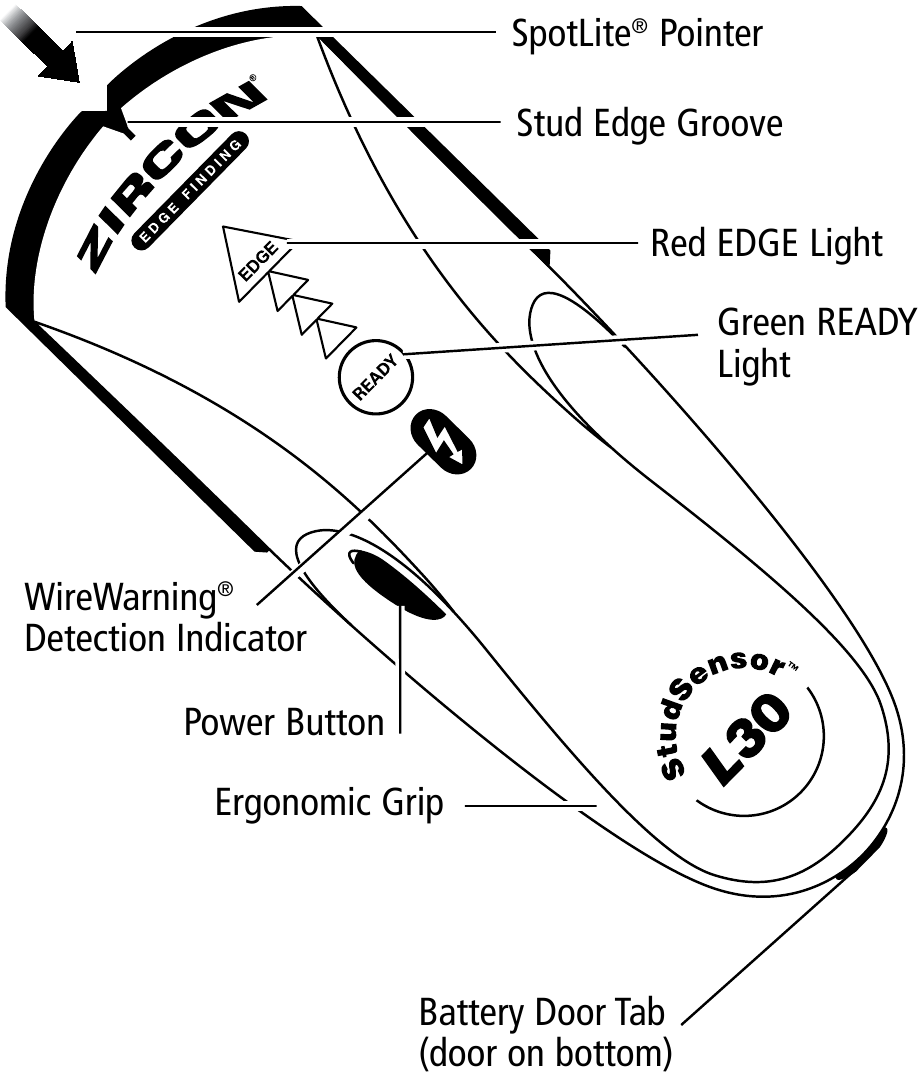

Onderdelen en functies

Onderdelen en functies

9-VOLTS BATTERIJ PLAATSEN

Gebruik altijd een nieuwe alkalinebatterij met een verlengde houdbaarheidsdatum. Stem de batterijrichting overeen met de afbeelding in de batterijhouder.
9-VOLTS BATTERIJ PLAATSEN


Vertrouw niet uitsluitend op het gereedschap om items achter een oppervlak te lokaliseren. Gebruik andere informatie om items te lokaliseren voordat u het oppervlak binnendringt, inclusief bouwplannen, zichtbare toegangspunten van leidingen en bedrading in muren, zoals in een kelder, en standaard praktijken voor balkafstanden.

INSCHAKELEN

Om het gereedschap te activeren, houdt u de Power Button (Aan/uit-knop) ingedrukt. Als de knop niet wordt ingedrukt, wordt het apparaat uitgeschakeld.

EEN BALK VINDEN

Het gereedschap is ontworpen om de randen van houten en metalen balken te lokaliseren tot 19 mm (3⁄4") achter het gescande oppervlak.
De nauwkeurigheid van de positie van een gevonden balk ligt doorgaans binnen 3 mm (1⁄8").

Voor het beste resultaat houdt u het gereedschap vast zoals weergegeven (Figuur A) en beweegt u langzaam tijdens het scannen.
EEN BALK VINDEN - Stap 1
Figuur A

Raak het oppervlak niet aan tijdens het kalibreren of scannen.

  1. Houd het gereedschap plat tegen de muur en houd vervolgens de Power Button (Aan/uit-knop) ingedrukt. Binnen 1-2 seconden kalibreert het apparaat en gaat het groene READY Light (Klaar-lampje) branden.
    VERPLAATS HET GEREEDSCHAP NIET TIJDENS HET KALIBREREN.
  2. Terwijl u de Power Button (Aan/uit-knop) ingedrukt houdt, schuift u het gereedschap langzaam over de muur.

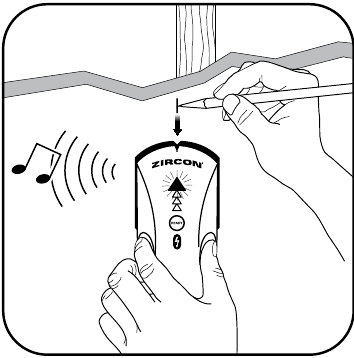

  3. Wanneer het gereedschap de rand van de balk bereikt, gaat het rode EDGE Light (Rand-lampje) branden, schijnt de SpotLite® Pointer (SpotLite®-aanwijzer) en klinkt er een continu geluid. Markeer de plek. (Figuur B)
    EEN BALK VINDEN - Stap 2
    Figuur B
  4. Zonder de Power Button (Aan/uit-knop) los te laten, zet u de scanrichting voort totdat het rode EDGE Light (Rand-lampje) en de SpotLite® Pointer (SpotLite®-aanwijzer) uitgaan en keert u vervolgens de richting om.
  5. Schuif het gereedschap totdat de andere rand van de balk is gedetecteerd en markeer deze ook. (Figuur C) Het midden van de balk is het middelpunt tussen de twee markeringen.
    EEN BALK VINDEN - Stap 3
    Figuur C

WAARSCHUWING BOVEN DE BALK

Als het scannen direct boven een balk begint, geeft het gereedschap een continue pieptoon. Als dit gebeurt, start u de scan opnieuw op een andere locatie.

WIREWARNING® DETECTIE

WireWarning® Detection (WireWarning® Detectie) werkt continu tijdens een scan. Wanneer een actieve, niet-afgeschermde wisselspanning wordt gedetecteerd, licht de WireWarning® Detection Indicator (WireWarning® Detectie-indicator) op.
Als het scannen begint boven een actieve wisselstroomdraad, knippert de WireWarning® Detection Indicator (WireWarning® Detectie-indicator) continu. (Figuur D)
WIREWARNING® DETECTION
Figuur D

Wees uiterst voorzichtig onder deze omstandigheden en wanneer actieve wisselstroombedrading wordt vermoed.


HET GEREEDSCHAP DETECTEERT MOGELIJK GEEN ACTIEVE STROOM ALS DE DRAADEN ZICH MEER DAN 50 MM (2") ONDER HET GESCANDDE OPPERVLAK BEVINDEN, IN BETON, IN EEN LEIDING ZIJN OPGESLOTEN, ACHTER EEN PLYWOOD SCHEERMUUR OF METALLISCHE MUURBEDEKKING ZITTEN, OF ALS ER VOCHT AANWEZIG IS IN DE OMGEVING OF HET GESCANDDE OPPERVLAK.


NEEM NIET AAN DAT ER GEEN ACTIEVE ELEKTRISCHE DRAADEN IN DE MUUR ZITTEN. ONDERNEEM GEEN ACTIES DIE GEVAARLIJK KUNNEN ZIJN ALS DE MUUR EEN ACTIEVE ELEKTRISCHE DRAAD BEVAT. SCHAKEL ALTIJD DE ELEKTRICITEITS-, GAS- EN WATERTOEVOER UIT VOORDAT U EEN OPPERVLAK BINNENDRINGT. HET NIET OPVOLGEN VAN DEZE INSTRUCTIES KAN LEIDEN TOT ELEKTRISCHE SCHOKKEN, BRAND EN/OF ERNSTIG LETSEL OF MATERIËLE SCHADE.

WERKEN MET VERSCHILLENDE MATERIALEN

Behang
Dit gereedschap functioneert normaal op muren die bedekt zijn met behang of stof, tenzij de materialen van metaalfolie zijn, metaalvezels bevatten of nog nat zijn na het aanbrengen. Het kan nodig zijn om behang enkele weken na het aanbrengen te laten drogen.

Vers geverfde muren
Het kan een week of langer duren voordat verf na het aanbrengen droog is.

Hout en pleister
Vanwege onregelmatigheden in de pleisterdikte wordt dit gereedschap niet aanbevolen voor gebruik op hout en pleister.

Sterk gestructureerde muren of akoestische plafonds
Plaats bij het scannen van een plafond of muur met een oneffen oppervlak dun karton op het te scannen oppervlak. Dit gereedschap kan niet scannen op houten balken en ribben door tapijt en vulling.

Elektrische bedrading en leidingen
Afhankelijk van de nabijheid van elektrische bedrading of leidingen tot het muuroppervlak, kan het gereedschap ze op dezelfde manier detecteren als balken.

Voorzichtigheid is altijd geboden bij het spijkeren, snijden of boren in muren, vloeren en plafonds die deze items kunnen bevatten.

Balken en ribben zijn normaal gesproken 40 of 60 cm (16 of 24") van elkaar verwijderd en zijn 38 mm (11⁄2") breed. Alles wat dichter bij elkaar ligt of een andere breedte heeft, is mogelijk geen balk of rib.

waarschuwing OPMERKING: De detectiediepte en nauwkeurigheid kunnen variëren, afhankelijk van de scanomgevingsomstandigheden, zoals het mineraalgehalte, het vochtgehalte, de textuur en de consistentie van de muurmaterialen.

Dit gereedschap is niet ontworpen voor gebruik met:

  • Keramische vloertegels
  • Tapijt en vulling
  • Behang met metaalvezels
  • Vers geverfde muren die nog vochtig zijn (het kan een week of langer duren voordat ze na het aanbrengen droog zijn)
  • Houten en pleister muren
  • Folie-bedekte isolatieplaat
  • Glas of ander dicht materiaal
  • Oppervlakken dikker dan 19 mm (3⁄4")

PROBLEEMOPLOSSING & BOUWTIPS

SITUATIE WAARSCHIJNLIJKE OORZAAK OPLOSSING
Geen indicaties. Geen balken in het gebied. Verplaats het gereedschap enkele centimeters (13-15 cm) naar links of rechts en begin opnieuw.
READY Icon (Klaar-icoon) wordt weergegeven, maar er gebeurt niets tijdens het scannen. Het gereedschap ligt mogelijk niet plat tegen de muur. Houd het gereedschap zo vast dat de pads aan de achterkant volledig contact maken met het oppervlak.
Het apparaat piept herhaaldelijk. Het gereedschap is gekalibreerd boven een balk of op een dicht deel van de muur. Schakel het gereedschap uit, verplaats het enkele centimeters (5-8 cm), druk op de Power Button (Aan/uit-knop) en begin opnieuw.
Het gereedschap is gekanteld of opgetild tijdens het scannen. Plaats op ruwe oppervlakken dun karton op de muur en scan eroverheen om het gereedschap soepeler te laten glijden.
Het gereedschap detecteert andere objecten dan balken of vindt meer balken dan er zouden moeten zijn. Elektrische bedrading en metalen of plastic leidingen kunnen zich dicht bij de achterkant van het muuroppervlak bevinden of deze raken. Controleer op andere balken die op gelijke afstand aan weerszijden op 30, 40 of 60 cm (12, 16 of 24") liggen, of controleer op dezelfde balk op plekken direct boven of onder het eerste scangebied. Balken lopen recht omhoog en omlaag, van vloer tot plafond, terwijl leidingen van richting kunnen veranderen. Standaard balken meten ongeveer 38 mm (11⁄2") tussen de randen. Alles wat groter of kleiner is, is waarschijnlijk geen balk (tenzij in de buurt van een deur of raam).
Wees voorzichtig bij het spijkeren, zagen of boren in muren, vloeren en plafonds waar deze items aanwezig kunnen zijn.
Elektrische draden worden vermoed, maar WireWarning® Detection (WireWarning® Detectie) waarschuwt niet.
  • Draden zijn afgeschermd door een metalen leiding, gevlochten draad of metalen muurbekleding.
  • Draden dieper dan 50 mm (2") vanaf het oppervlak worden mogelijk niet gedetecteerd.
  • Draden zijn mogelijk niet actief.
  • Als er een stopcontactschakelaar is, zet u deze in de AAN-stand tijdens het scannen, maar zet u deze UIT wanneer u in de buurt van de draden werkt. Wees extra voorzichtig als het gebied multiplex, dikke houten achterkant achter gipsplaat of muren heeft die dikker zijn dan normaal.
  • Zie hierboven.
  • Steek een lamp in het stopcontact en zet deze aan om te testen of de draden actief zijn.

FCC Part 15 Class B Registration Warning (FCC Part 15 Klasse B Registratiewaarschuwing): This device complies with Part 15 of FCC Rules (Dit apparaat voldoet aan Deel 15 van de FCC-regels). Operation is subject to the following two conditions (De werking is onderhevig aan de volgende twee voorwaarden):

  1. this device may not cause harmful interference (dit apparaat mag geen schadelijke storing veroorzaken), and
  2. this device must accept any interference received, including interference that may cause undesired operation (dit apparaat moet alle ontvangen storing accepteren, inclusief storing die een ongewenste werking kan veroorzaken).
