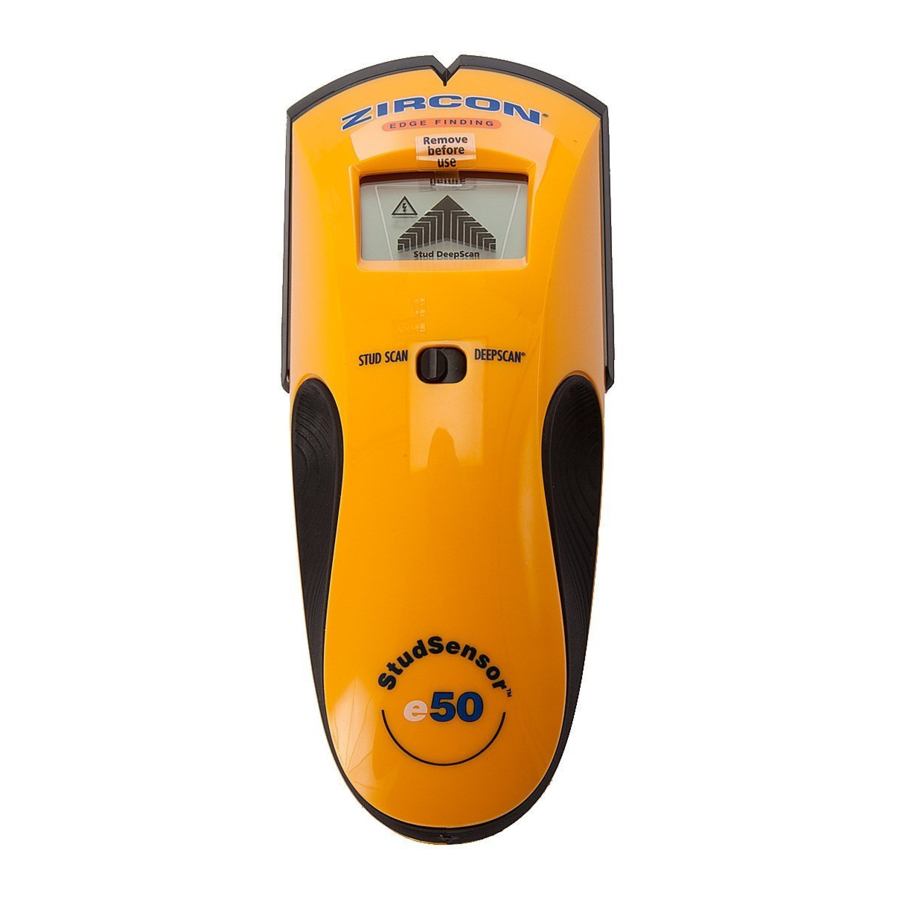

Zircon StudSensor e50 - Handleiding voor het vinden van regelwerk

Inhoud

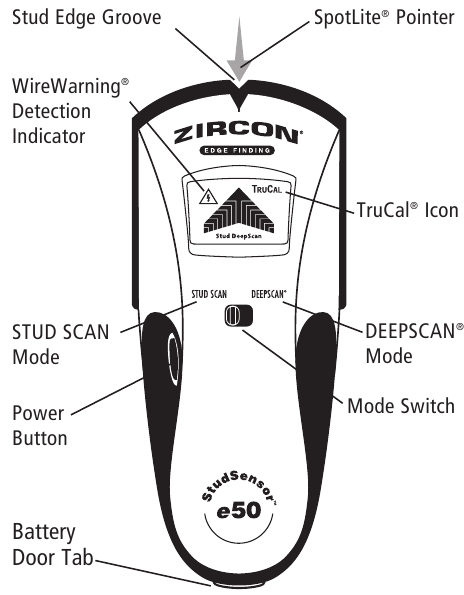

Functies

De StudSensor™ e50 beschikt over twee scanmodi:

  • STUD SCAN: Lokaliseert de randen van houten en metalen stijlen tot 19 mm diep
  • DEEPSCAN®: Lokaliseert de randen van houten en metalen stijlen tot 38 mm diep

WireWarning® detectie detecteert automatisch actieve wisselstroomdraden en waarschuwt de gebruiker hiervoor in de modi STUD SCAN en DEEPSCAN®. Wanneer er wisselspanning wordt gedetecteerd, wordt het AC WireWarning®-icoon op het scherm weergegeven.
Functies

DE BATTERIJ PLAATSEN

Druk op het lipje van het batterijklepje aan de onderkant van het gereedschap en open het klepje.

Plaats een nieuwe 9V-batterij, waarbij de positieve (+) en negatieve (-) polen overeenkomen met de pictogrammen op de achterkant. Klik de batterij op zijn plaats en plaats het klepje terug.

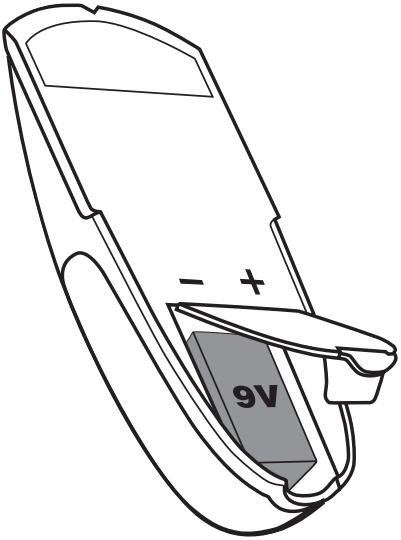

De batterij plaatsen

WERKINGSTIPS

Voor optimale scanresultaten:

  • Houd het gereedschap recht omhoog en omlaag, evenwijdig aan de stijlen, en draai het gereedschap niet.
  • Houd het gereedschap plat tegen de muur en wiebel, kantel of druk niet te hard tijdens het langzaam schuiven over het te scannen oppervlak.
  • Vermijd het plaatsen van uw andere hand, of een ander deel van uw lichaam, op het te scannen oppervlak.
  • Afhankelijk van de nabijheid van elektrische bedrading of leidingen aan het muuroppervlak, kan de scanner deze op dezelfde manier detecteren als stijlen. Voorzichtigheid is altijd geboden bij het spijkeren, snijden of boren in muren, vloeren en plafonds die deze items kunnen bevatten.
  • Om verrassingen te voorkomen, moet u onthouden dat stijlen of balken normaal gesproken 41 of 61 cm uit elkaar liggen en 38 mm breed zijn. Alles wat dichter bij elkaar of een andere breedte heeft, is mogelijk geen stijl, balk of brandwerende barrière. ("Anything closer together or a different width may not be a stud, joist, or firebreak.")

Als u onregelmatige scanresultaten ontvangt, kan dit het gevolg zijn van vochtigheid, vocht in de spouw of gipsplaat, of recent aangebrachte verf of behang dat nog niet volledig is opgedroogd. Hoewel het vocht niet altijd zichtbaar is, zal het de sensoren van het gereedschap verstoren. Geef de muur een paar dagen de tijd om uit te drogen.


Vertrouw niet uitsluitend op de detector om objecten achter het gescande oppervlak te lokaliseren. Gebruik andere informatiebronnen om objecten te lokaliseren voordat u het oppervlak binnendringt. Dergelijke aanvullende bronnen omvatten bouwplannen, zichtbare punten van binnenkomst van leidingen en bedrading in muren, zoals in een kelder, en in standaard praktijken voor stijlplaatsing van 41 en 61 cm. ("Do not rely exclusively on the detector to locate items behind the scanned surface. Use other information sources to help locate items before penetrating the surface. Such additional sources include construction plans, visible points of entry of pipes and wiring into walls, such as in a basement, and in standard 41 and 61 cm stud spacing practices.")

Schakel altijd de stroom uit wanneer u in de buurt van elektrische bedrading werkt.

WERKEN MET VERSCHILLENDE MATERIALEN

StudSensor™ e50 is uitsluitend bedoeld voor gebruik op droge binnenmuren.

Opmerking: De detectiediepte en nauwkeurigheid kunnen variëren als gevolg van vocht, materiaalsamenstelling, muurtextuur en verf.

StudSensor™ e50 kan effectief scannen door de meeste plaatmateriaal, waaronder:

  • Kale houten vloeren (in DEEPSCAN®-modus)
  • Linoleum op houten ondergrond
  • Gipsplaat over multiplex beplating
  • Behangen muren (indien droog)
  • Structurele plafonds indien uniforme dikte (plaats een dun stuk karton op het plafond en scan eroverheen om schade aan de structuur te voorkomen)

StudSensor™ e50 is niet ontworpen om materialen te scannen zoals:

  • Keramische vloertegels
  • Tapijt en vulling
  • Behang met metalen vezels
  • Vers geverfde muren die nog vochtig zijn (kan een week of langer duren om te drogen na het aanbrengen)
  • Lat- en pleistermuren
  • Met folie beklede isolatieplaat
  • Glas of ander dicht materiaal

DE MODUS SELECTEREN

Verplaats de keuzeschakelaar naar de gewenste modus:

STUD SCAN voor het vinden van houten of metalen stijlen of DEEPSCAN® voor het vinden van stijlen achter muren die meer dan 19 mm dik zijn.

Het apparaat blijft uitgeschakeld als de "Power" (Aan/uit)-knop niet wordt ingedrukt.

EEN STIJL VINDEN

Scan altijd naar stijlen met de scanner plat tegen de muur geplaatst. Beweeg de modusschakelaar naar STUD SCAN, plaats het gereedschap plat tegen de muur, druk vervolgens op de "Power" (Aan/uit)-knop en houd deze ingedrukt. Wacht tot de pieptoon bevestigt dat de kalibratie is voltooid voordat u de scanner verplaatst.

Blijf de "Power" (Aan/uit)-knop ingedrukt houden en schuif het apparaat langzaam horizontaal over de muur, naar links of rechts. Naarmate u een stijl nadert, beginnen de pijlsegmenten aan te gaan.
Een stijl vinden - Inschakelen

Wanneer de volledige pijl voor het eerst wordt weergegeven, de SpotLite®-aanwijzer schijnt en een constante toon klinkt, heeft u de rand van de stijl gelokaliseerd. Markeer deze plek.

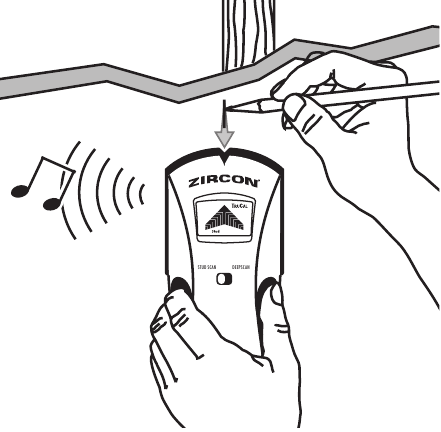

Een stijl vinden - De rand markeren

Zonder de "Power" (Aan/uit)-knop los te laten, gaat u verder met scannen voorbij de gemarkeerde plek totdat sommige segmenten van de pijl uitgaan. Schuif het apparaat in omgekeerde richting om de andere rand van de stijl te lokaliseren.
Een stijl vinden - De andere rand van de stijl lokaliseren

Markeer deze tweede plek. Het midden van de stijl is gecentreerd tussen de twee markeringen.

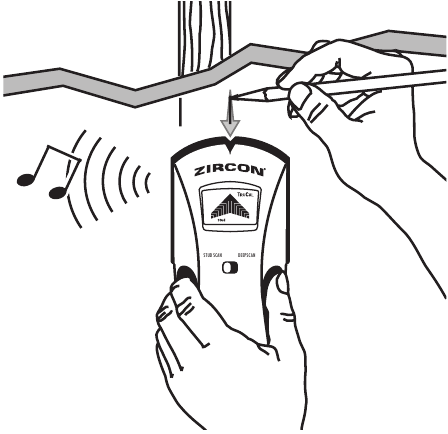

Een stijl vinden - De tweede rand markeren

WIREWARNING DETECTIE

WireWarning® detectie werkt continu in de modi STUD SCAN en DEEPSCAN®. Wanneer er actieve wisselspanning wordt gedetecteerd, verschijnt de WireWarning®-indicator op het display. Als het scannen begint boven een actieve wisselstroomdraad, knippert de WireWarning®-indicator continu. Wees uiterst voorzichtig in deze omstandigheden of wanneer er actieve wisselstroom aanwezig is.


Locators voor elektrische velden detecteren mogelijk geen actieve wisselstroomdraden als er vocht in de muur aanwezig is, of als draden zich meer dan 51 mm van het gescande oppervlak bevinden, in plastic leidingen of achter een multiplex wand of metalen wandbekleding. ("Electrical field locators may not detect live AC wires if moisture is present in the wall, or if wires are more than 51 mm from the scanned surface, in plastic conduit or behind a plywood shear wall or metallic wall covering.")

brandgevaarbrandgevaar
GA ER NIET VANUIT DAT ER GEEN ACTIEVE ELEKTRISCHE BEDRADING IN DE MUUR ZIT. ONDERNEEM GEEN ACTIES DIE GEVAARLIJK KUNNEN ZIJN ALS DE MUUR EEN ACTIEVE ELEKTRISCHE DRAAD BEVAT. SCHAKEL ALTIJD DE ELEKTRISCHE VOEDING, GAS EN WATERTOEVOER UIT VOORDAT U EEN OPPERVLAK BINNENDRINGT. HET NIET OPVOLGEN VAN DEZE INSTRUCTIES KAN LEIDEN TOT ELEKTRISCHE SCHOKKEN, BRAND EN/OF ERNSTIG LETSEL OF SCHADE AAN EIGENDOMMEN. ("DO NOT ASSUME THERE ARE NO LIVE ELECTRICAL WIRES IN THE WALL. DO NOT TAKE ACTIONS THAT COULD BE DANGEROUS IF THE WALL CONTAINS A LIVE ELECTRICAL WIRE. ALWAYS TURN OFF THE ELECTRICAL POWER, GAS, AND WATER SUPPLIES BEFORE PENETRATING A SURFACE. FAILURE TO FOLLOW THESE INSTRUCTIONS MAY RESULT IN ELECTRIC SHOCK, FIRE, AND/OR SERIOUS INJURY OR PROPERTY DAMAGE.")

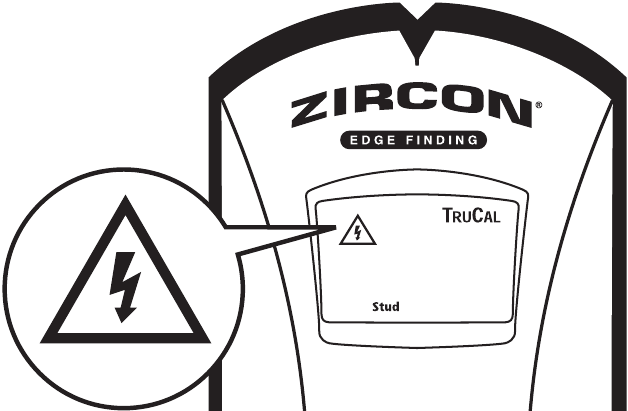

Wirewarning detectie

NUTTIGE TIPS

Zie ook Bedieningstips

Situatie Mogelijke oorzaken Oplossingen
Alle LCD-pictogrammen knipperen en het apparaat piept continu.
  • Scan is gestart op een dicht deel van de muur of boven een stijl.
  • Het apparaat ligt niet plat tegen de muur.
  • Het apparaat is gekanteld of opgetild tijdens het scannen. (Al deze factoren beïnvloeden de juiste kalibratie.)
  • Het scan oppervlak is te dicht of te nat voor het apparaat om te werken.
  • Schakel het apparaat uit, verplaats het 5–8 cm, druk op de "Power" (Aan/uit)-knop en begin opnieuw.
  • Plaats op ruwe oppervlakken een dun stuk karton op de muur en scan eroverheen om het apparaat soepeler te laten glijden.
  • Houd de hand minstens 15 cm van het apparaat verwijderd tijdens het kalibreren en scannen. Houd het apparaat vast met duim en wijsvinger niet hoger dan de handgrepen. Pas op dat u uw vingers niet beweegt na de kalibratie.
  • Houd het apparaat altijd evenwijdig aan de stijl en beweeg het loodrecht op de stijl die u probeert te lokaliseren.
  • Als u het apparaat gebruikt op een recentelijk getapete, geverfde of behangen muur, geef het dan de tijd om te drogen en probeer het opnieuw.

Kan geen stijlen detecteren in de STUD SCAN-modus.

Het middelste LCD-segment gaat niet aan of knippert niet in de STUD SCAN-modus.
  • De muur is bijzonder dik of dicht.
  • Schakel over naar de DEEPSCAN®-modus om de stijl te lokaliseren.
  • Interpreteer het paar LCD-balken die zich het dichtst bij het midden bevinden als stijlrand.
Het TruCal®-pictogram gaat aan, maar wanneer u scant, doet het apparaat verder niets.
  • Het apparaat ligt mogelijk niet plat tegen de muur.
  • Als het zich in de DEEPSCAN®-modus bevindt (DEEPSCAN® is verlicht), hebt u mogelijk gekalibreerd boven een stijl.
  • Houd het apparaat zo vast dat twee Velcro®-strips op de achterkant contact maken met de muur.
  • Hercalibreer het apparaat op een andere plaats en scan het gebied opnieuw.
Werkt in de DEEPSCAN®-modus en kan geen stijlen detecteren.
  • U hebt mogelijk gekalibreerd boven een stijl. (De foutconditie is uitgeschakeld in de DEEPSCAN®-modus omdat deze twee keer zo gevoelig is als STUD SCAN.)
  • U houdt het apparaat mogelijk vast als een tv-afstandsbediening en richt het op de muur.
  • Verplaats het apparaat 5–8 cm en herkalibreer.
  • Houd het apparaat zo vast dat twee Velcro®-strips op de achterkant contact maken met de muur.
Detecteert andere objecten dan stijlen.
  • Elektrische bedrading en metalen of plastic leidingen bevinden zich mogelijk in de buurt van of raken het achteroppervlak van de muur aan.
  • Controleer op andere stijlen die op gelijke afstand aan beide zijden 30, 41 of 61 cm van elkaar staan, of op dezelfde stijl op verschillende plaatsen direct boven of onder het eerste scangebied.
U vermoedt elektrische bedrading, maar detecteert er geen.
  • Draden kunnen afgeschermd zijn achter metalen wandbekleding, multiplex wand of ander dicht materiaal, of in leidingen.
  • De draden zijn mogelijk niet actief.
  • Draden dieper dan 51 mm vanaf het oppervlak worden mogelijk niet gedetecteerd.
  • Wees extra voorzichtig als het gebied multiplex, dikke houten achterkant achter gipsplaat of dikkere muren dan normaal heeft.
  • Als een schakelaar een stopcontact bedient, zorg er dan voor dat deze AAN staat voor detectie, maar uitgeschakeld is wanneer u in de buurt van elektrische bedrading werkt.
Schakel altijd de stroom uit bij het snijden, spijkeren of boren in de buurt van elektrische bedrading.
Het spanningsdetectiegebied lijkt veel groter dan de daadwerkelijke draad
(alleen AC).
  • Spanningsdetectie kan zich op gipsplaat tot 30 cm vanaf elke kant van een daadwerkelijke elektrische draad verspreiden.
  • Om de detectie te beperken, schakelt u het apparaat uit en weer in aan de rand van waar de draad is gedetecteerd en scant u opnieuw.
Schakel altijd de stroom uit bij het snijden, spijkeren of boren in de buurt van elektrische bedrading.

DeepScan, SpotLite, StudSensor, TruCal, WireWarning en Zircon zijn geregistreerde handelsmerken of handelsmerken van Zircon Corporation.
