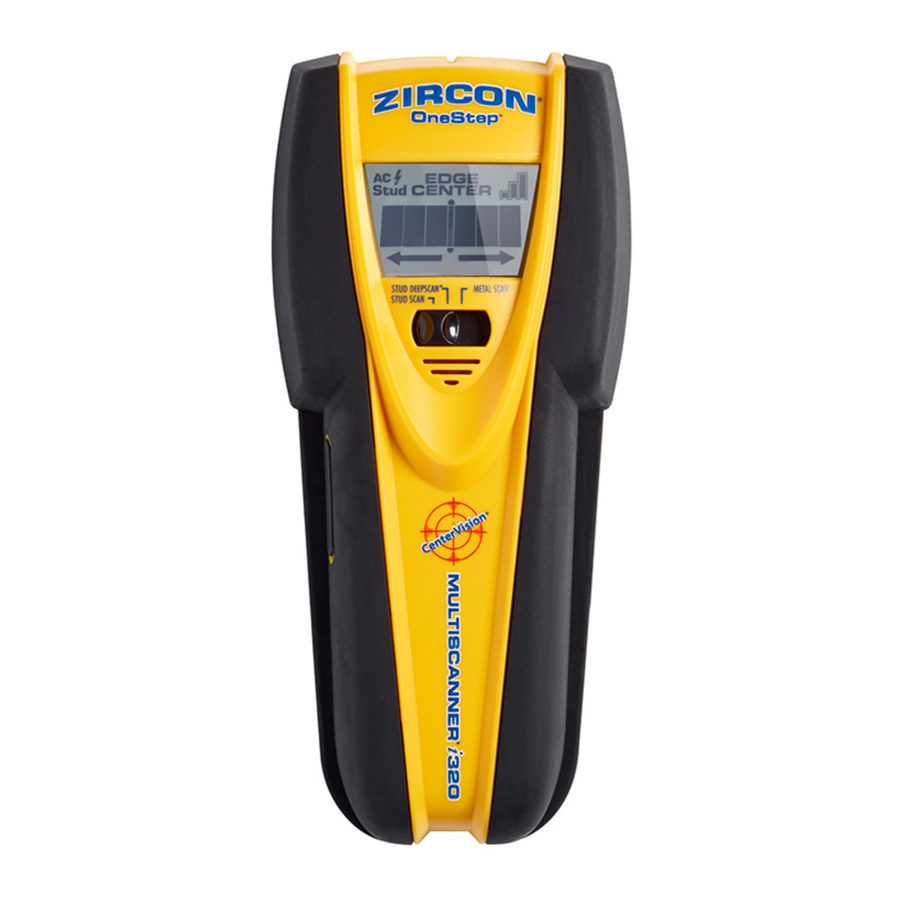

Zircon MultiScanner i320 OneStep - Handleiding Multifunctionele Wandscanner

Inhoud

DE BATTERIJ PLAATSEN

Druk met uw vinger of een munt op de ontgrendeling van het batterijklepje en til het omhoog om het klepje te verwijderen. Sluit de 9-volts batterij aan op de kabel. Plaats deze in het compartiment en druk hem op zijn plaats. Plaats het batterijklepje terug en klik het dicht. De batterij gaat bij normaal gebruik ongeveer 2 jaar mee.

DE MODUS SELECTEREN

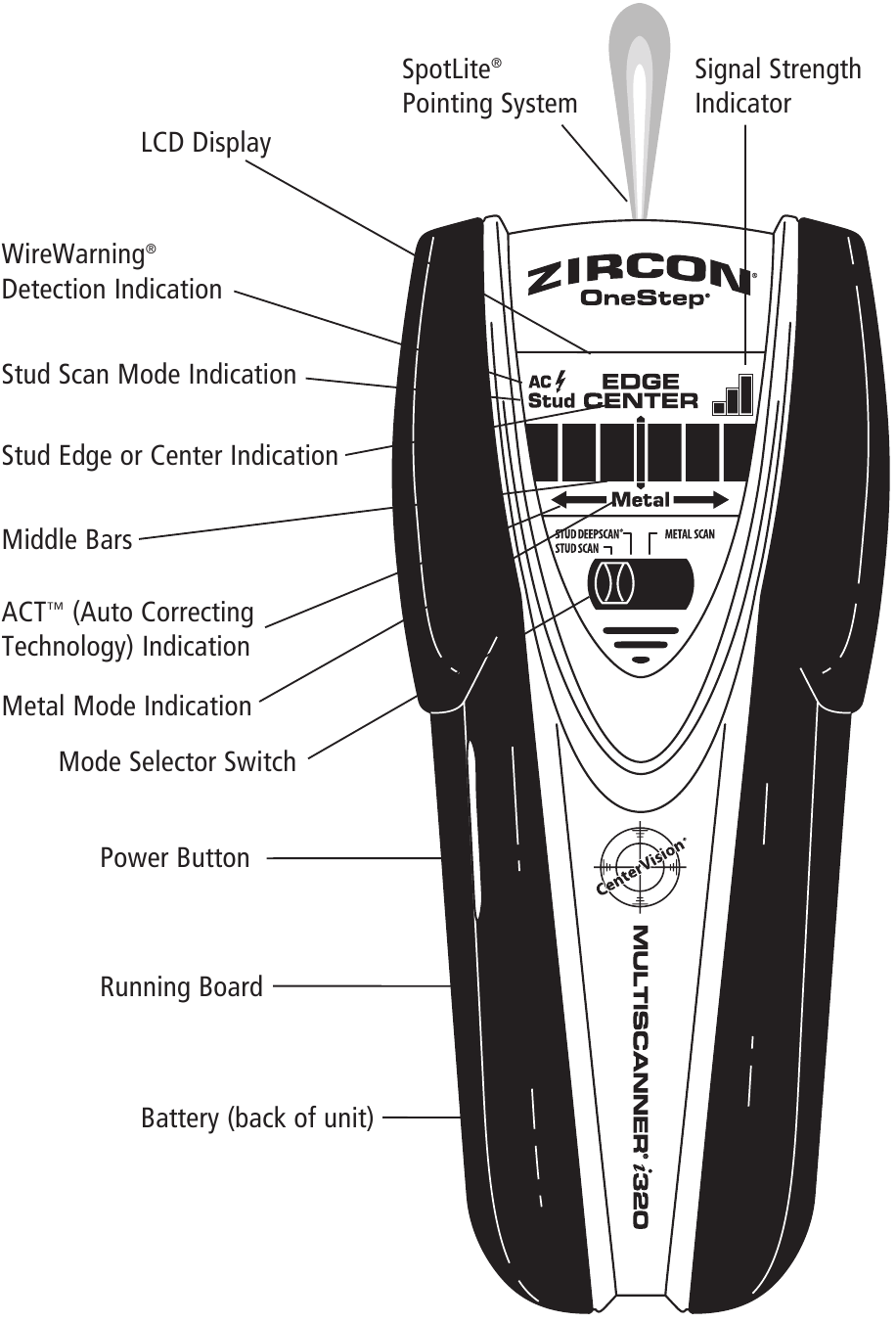

Verplaats de keuzeschakelaar naar de gewenste modus: STUD SCAN voor het vinden van houten of metalen stijlen; DEEPSCAN® voor het scannen van wanden dikker dan 19 mm; of METAL SCAN voor het lokaliseren van metaal.
MODUS SELECTEREN

EEN STIJL VINDEN

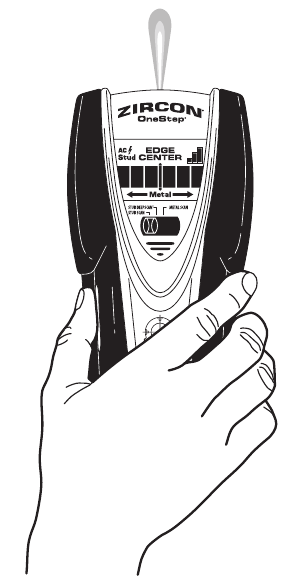

Scan altijd naar stijlen met de scanner plat tegen de wand geplaatst. Verplaats de modusschakelaar naar STUD SCAN, plaats het gereedschap plat tegen de wand, druk vervolgens op de aan/uit-knop en houd deze ingedrukt. Wacht tot de pieptoon bevestigt dat de kalibratie is voltooid voordat u de scanner verplaatst.

EEN STIJL VINDEN - Stap 1
Schuif het gereedschap langzaam over het oppervlak. Het EDGE-display zal oplichten en de locatie van de rand van de stijl aangeven.

EEN STIJL VINDEN - Stap 2

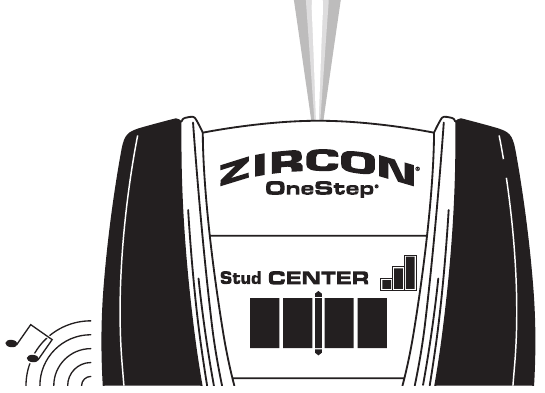

Blijf het gereedschap verschuiven. Wanneer het midden van een stijl is gevonden met drie balken op de signaalsterkte-indicator, zullen de vier middelste balken, het CENTER-display en het SpotLite® Pointing System allemaal oplichten en klinkt de zoemer.

EEN STIJL VINDEN - Stap 3
In het geval van diepere stijlen (dikkere wanden), wanneer het midden van de stijl is gevonden, worden slechts twee balken op de signaalsterkte-indicator weergegeven en zullen alleen het SpotLite® Pointing System en de vier middelste balken oplichten. Als u nog steeds geen stijl kunt vinden, probeer dan de STUD DEEPSCAN® modus.

WERKINGSTIPS


Voor optimale scanresultaten is het belangrijk om de MultiScanner® i320 goed vast te houden en langzaam te bewegen tijdens het scannen. De volgende tips zullen nauwkeurigere scanresultaten opleveren:

  • Pak de handgreep vast met uw duim aan de ene kant en uw vingers aan de andere kant. Zorg ervoor dat uw vingertoppen op of boven de treeplank rusten en het oppervlak dat wordt gescand of de scankop van het gereedschap niet raken.
  • Houd het gereedschap recht omhoog en omlaag, evenwijdig aan de stijlen, en draai het gereedschap niet.
  • Houd het gereedschap plat tegen de wand en schommel, kantel of druk niet hard wanneer u langzaam over het te scannen oppervlak schuift.
  • Vermijd het plaatsen van uw andere hand, of een ander deel van uw lichaam, op het te scannen oppervlak. Dit zal de prestaties van het gereedschap belemmeren.

WireWarning® Detectie

De WireWarning® detectiefunctie van Zircon werkt continu in alle modi. Wanneer er een actieve AC-spanning wordt gedetecteerd, verschijnt de AC-detectiewaarschuwingsindicator in het display. Als het scannen begint boven een actieve AC-leiding, zal de AC-indicator continu knipperen. Als dit gebeurt, laat dan de aan/uit-knop los, verplaats het gereedschap en herkalibreer op een nieuwe locatie. Zodra de kalibratie is voltooid, begint u het gereedschap in de richting van uw eerste kalibratie te schuiven.


Leidingen die dieper liggen dan 51 mm vanaf het oppervlak, in een plastic buis, of achter een triplex schuifwand, of een metalen wandbekleding, worden mogelijk niet gedetecteerd. Metalen afgeschermde leidingen of leidingen in een metalen buis worden niet gedetecteerd. Wees uiterst voorzichtig in deze omstandigheden of wanneer er actieve AC-bedrading aanwezig is.

Schakel altijd de stroom uit wanneer u in de buurt van elektrische leidingen werkt.

HET GEREEDSCHAP KALIBREREN IN STUD SCAN/STUD DEEPSCAN®

MultiScanner® i320 kan overal op de wand worden gekalibreerd. Het bewaakt de ondergrondse omgeving provisioneel 10 keer per seconde en herkalibreert automatisch, wanneer nodig, om met succes het midden van stijlen in één stap te vinden.

  • Plaats MultiScanner® i320 tegen de wand® voordat u op de aan/uit-knop drukt in de STUD SCAN of STUD DEEPSCAN modus.
  • Eenmaal ingeschakeld, zal het gereedschap automatisch alle kalibraties uitvoeren. Het LCD-scherm toont alle pictogrammen totdat de kalibratie is voltooid. Na voltooiing van de kalibratie zullen het SpotLite® Pointing System en de zoemer kort activeren en zal het gereedschap beginnen met continue metingen. Blijf de aan/uit-knop ingedrukt houden en houd het gereedschap plat tegen de wand en begin met scannen.
    Opmerking: Het is belangrijk om te wachten tot de kalibratie is voltooid (1-2 seconden) voordat u de scanner verplaatst.
  • ACT™ (Auto Correcting Technology): Tijdens het scannen zal het gereedschap zichzelf automatisch herkalibreren wanneer dat nodig is. Deze herkalibratie is transparant en er wordt geen indicatie gegeven. Als een pijlpictogram oplicht, is het gereedschap gekalibreerd in de buurt van of boven een stijl en vervolgens weggegaan. De pijl geeft de richting van de gemiste stijl aan.
    HET GEREEDSCHAP KALIBREREN

WERKEN MET VERSCHILLENDE MATERIALEN

Behang: De MultiScanner® i320 functioneert normaal op wanden die zijn bedekt met behang of stof, tenzij de materialen metaalfolie zijn, metalen vezels bevatten of nog nat zijn na het aanbrengen. Het behang moet mogelijk enkele weken na het aanbrengen drogen.

Vers geverfde wanden: Het kan een week of langer duren voordat ze na het aanbrengen droog zijn. Als het moeilijk is om een stijl te vinden in de STUD SCAN modus op verse verf, schakel dan over naar de METAL SCAN modus om spijkers of gipsplaatschroeven te vinden die de gipsplaat aan de stijlen vasthouden.

Raggelwerk en stucwerk: Vanwege onregelmatigheden in de stucwerkdikte is het voor de MultiScanner® i320 moeilijk om stijlen in de STUD SCAN modus te lokaliseren. Schakel over naar de METAL SCAN modus om de spijkerkoppen te lokaliseren die houten raggels aan de stijlen bevestigen. Als het stucwerk is voorzien van metalen gaasversterking, kan de MultiScanner® i320 niet door dat materiaal detecteren.

Extreem gestructureerde wanden of akoestische plafonds: Wanneer u een plafond of wand met een oneffen oppervlak scant, plaatst u dun karton op het te scannen oppervlak en scant u over het karton in de STUD DEEPSCAN® modus. Als u onregelmatige scanresultaten ontvangt, schakel dan over naar de METAL SCAN modus om spijkers of gipsplaatschroeven te lokaliseren die verticaal zijn uitgelijnd waar een stijl of balk is geplaatst.

Houten vloeren, ondervloeren of gipsplaten over triplex beplating: Gebruik de DEEPSCAN® modus en beweeg het gereedschap langzaam. De signaalsterkte-indicator kan slechts 1 of 2 balken weergeven wanneer het gereedschap een stijl door dikke oppervlakken lokaliseert. MultiScanner® i320 kan niet scannen naar houten stijlen en balken door tapijt en vulling. Probeer in problematische situaties METAL SCAN te gebruiken om spijkers of schroeven te lokaliseren die verticaal zijn uitgelijnd waar een stijl of balk is geplaatst.

Opmerking: De detectiediepte en nauwkeurigheid kunnen variëren als gevolg van vocht, de inhoud van materialen, de wandtextuur en verf.

FCC Deel 15 Klasse B Registratie

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden:

  1. dit apparaat mag geen schadelijke storing veroorzaken, en
  2. dit apparaat moet alle ontvangen storing accepteren, inclusief storing die een ongewenste werking kan veroorzaken.

SCANNEN IN DE METAALMODUS

Opmerking: Gebruik bij het scannen naar stijlen de STUD SCAN modus (of de Stud DEEPSCAN® modus op dikkere wanden) om snel het midden en de randen van houten of metalen stijlen te lokaliseren. Gebruik METAL SCAN om te bepalen of de vorige meting in STUD SCAN een houten stijl, metalen stijl of leiding was. In METAL SCAN worden alleen metalen gipsplaatschroeven in houten stijlen gevonden, terwijl metaal overal op een metalen stijl of leiding wordt aangegeven. METAL SCAN heeft een interactieve kalibratie waarmee u de gevoeligheid voor metaal kunt aanpassen, die kan worden gebruikt om de exacte locatie van metalen voorwerpen in wanden, vloeren en plafonds te vinden. Maximale gevoeligheid is ideaal om snel de geschatte locatie van metaal te vinden. De gevoeligheid kan echter worden verminderd door het gereedschap dichter bij metaal te kalibreren. Met een verminderde gevoeligheid zal het gebied waar metaal wordt aangegeven kleiner zijn. Maar in beide gevallen bevindt het metalen doel zich in het midden van het gebied waar het gereedschap aangeeft dat er metaal aanwezig is.

  1. Verplaats de modusschakelaar naar de METAL SCAN modus. Voor maximale metaalgevoeligheid schakelt u het gereedschap in de lucht in door de aan/uit-knop ingedrukt te houden. Dit zorgt ervoor dat het weg van metalen voorwerpen kalibreert. (Het gereedschap kan alleen van de wand worden gekalibreerd in de METAL SCAN modus.)

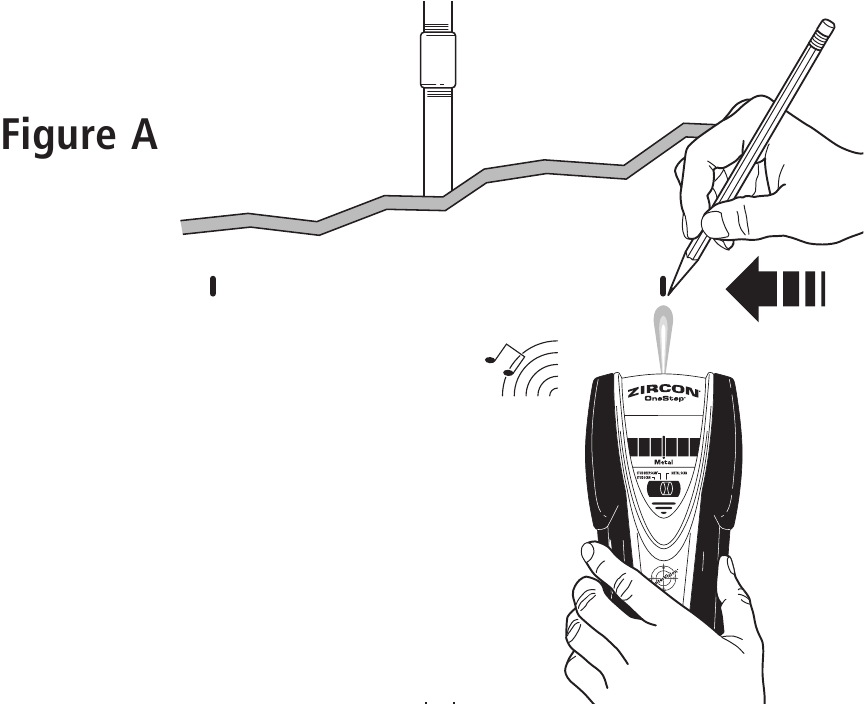

  2. (Afbeelding A) Terwijl u de aan/uit-knop ingedrukt houdt, drukt u het gereedschap plat tegen de wand en schuift u de scanner langzaam over het oppervlak. Markeer het punt waar u de hoogste metaalaanduiding krijgt (de meeste middelste balken op het scherm). Als het een sterk doel is, zal het SpotLite® Pointing System ook een lichtbundel schijnen en klinkt er een constante pieptoon. Ga verder in dezelfde richting totdat de displaybalken verminderen. Draai de richting om en markeer de plek waar de displaybalken pieken vanuit de omgekeerde richting. Het middelpunt van de twee markeringen is de locatie van het midden van het metalen voorwerp. Als het apparaat metaal over een groot gebied aangeeft, kunt u het scangebied verfijnen om de metalen doel nauwkeuriger te lokaliseren door de onderstaande stappen 3 en 4 te volgen.
    SCANNEN IN DE METAALMODUS - Stap 1

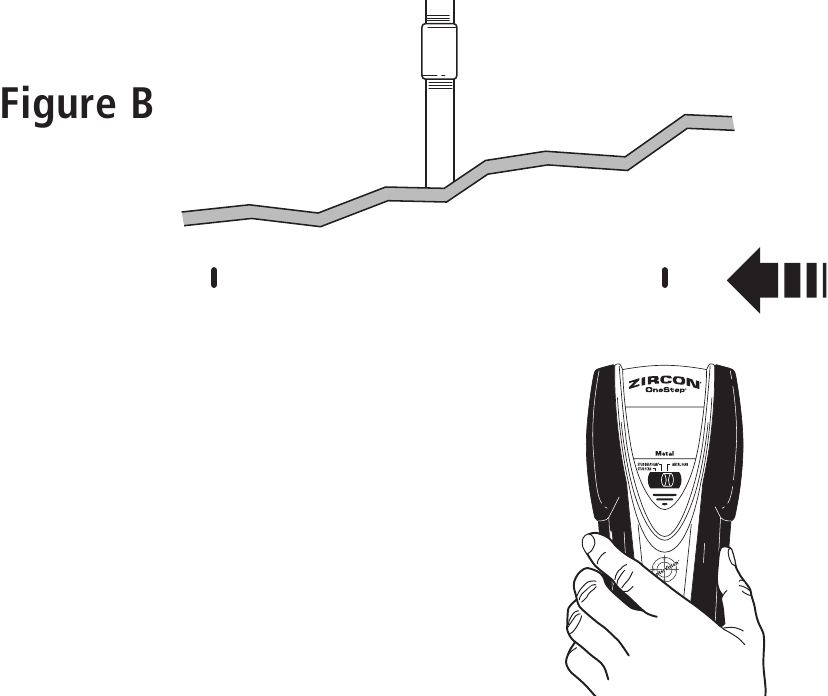

  3. (Afbeelding B) Om de locatie van het metalen doel verder te bepalen, scant u het gebied opnieuw. Laat de aan/uit-knop los en schakel het apparaat vervolgens weer in, dit keer beginnend op de wand boven een van de vorige markeringen. Dit zal het gereedschap resetten naar een lagere gevoeligheid en het scangebied verkleinen.
    SCANNEN IN DE METAALMODUS - Stap 2

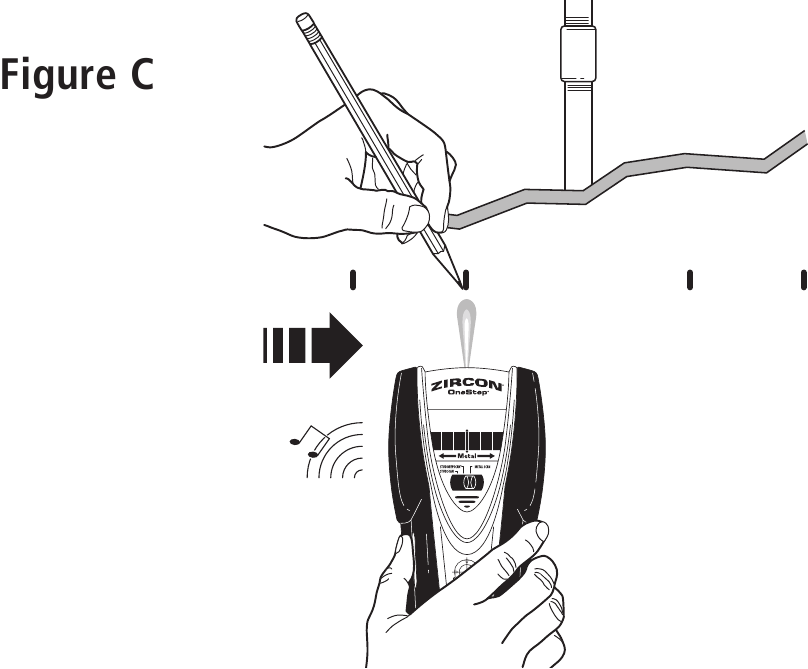

  4. (Afbeelding C) Om de gevoeligheid te blijven verminderen en het scangebied verder te verfijnen, herhaalt u stap 3. Deze procedure kan meerdere keren worden herhaald om het veld nog verder te verkleinen.
    SCANNEN IN DE METAALMODUS - Stap 3

Opmerking: Als er balken op het scherm worden weergegeven, is er metaal aanwezig. Kleine doelen of doelen diep in het oppervlak kunnen slechts enkele van de balken verlichten en niet de middenlijn of de audiotoon. Gebruik in dit geval de hoogste aanduiding om de metaalpositie te bepalen.

NUTTIGE TIPS

(Zie ook WERKINGSTIPS)

Situatie Waarschijnlijke oorzaak Oplossing
Detecteert andere objecten dan stijlen in de STUD SCAN modus. Vindt meer doelen dan er zouden moeten zijn.
  • Elektrische bedrading en metalen/kunststof leidingen kunnen zich in de buurt van of raken het achteroppervlak van de wand.
  • Scan het gebied in de METAL SCAN modus om te bepalen of er metaal aanwezig is.
  • Controleer op andere stijlen die op gelijke afstand aan weerszijden (305, 406 of 610 mm uit elkaar) of dezelfde stijl op verschillende plaatsen direct boven of onder het eerste scangebied.
  • Een stijlaflezing zou ongeveer 51 mm uit elkaar meten vanaf elke rand; alles wat groter of kleiner is, is waarschijnlijk geen stijl als het niet in de buurt van een deur of raam is.
Moeite met het detecteren van metaal.
  • Gereedschap gekalibreerd over een metalen voorwerp.
  • Metalen doelen te diep of te klein.
  • De scanner is mogelijk gekalibreerd over een metalen voorwerp, waardoor de gevoeligheid is verminderd. Probeer te kalibreren op een andere locatie.
  • Scan in zowel horizontale als verticale richting. De metaalgevoeligheid wordt verhoogd wanneer het metalen voorwerp parallel loopt aan de sensor, die zich onder het Zircon-logo bevindt.
Het beeld van het metalen voorwerp lijkt breder dan de werkelijke grootte.
  • Metaal heeft een grotere dichtheid dan hout.
  • Om de gevoeligheid te verminderen, herkalibreert u MultiScanner i ® 320 over een van de eerste twee markeringen (alleen metaalmodus–Zie SCANNEN IN DE METAALMODUS).
Constante aflezingen van stijlen in de buurt van ramen en deuren.
  • Dubbele en drievoudige stijlen worden meestal gevonden rond deuren en ramen. Massieve headers bevinden zich erboven.
  • Detecteer buitenranden zodat u weet waar u moet beginnen.
U vermoedt elektrische bedrading, maar detecteert niets.
  • Leidingen zijn afgeschermd door een metalen buis, een gevlochten draadlaag of een metalen wandbekleding.
  • Leidingen die dieper liggen dan 51 mm vanaf het oppervlak worden mogelijk niet gedetecteerd.
  • Leidingen zijn mogelijk niet actief.
  • Probeer METAL SCAN om te zien of u metaal, draad of metalen buis kunt vinden.
  • Probeer schakelaars naar het stopcontact in te schakelen.
  • Probeer een lamp in het stopcontact te steken en de schakelaar in te schakelen.

ACT, CenterVision, DeepScan, MultiScanner, OneStep, SpotLite, WireWarning en Zircon zijn geregistreerde handelsmerken of handelsmerken van Zircon Corporation.
