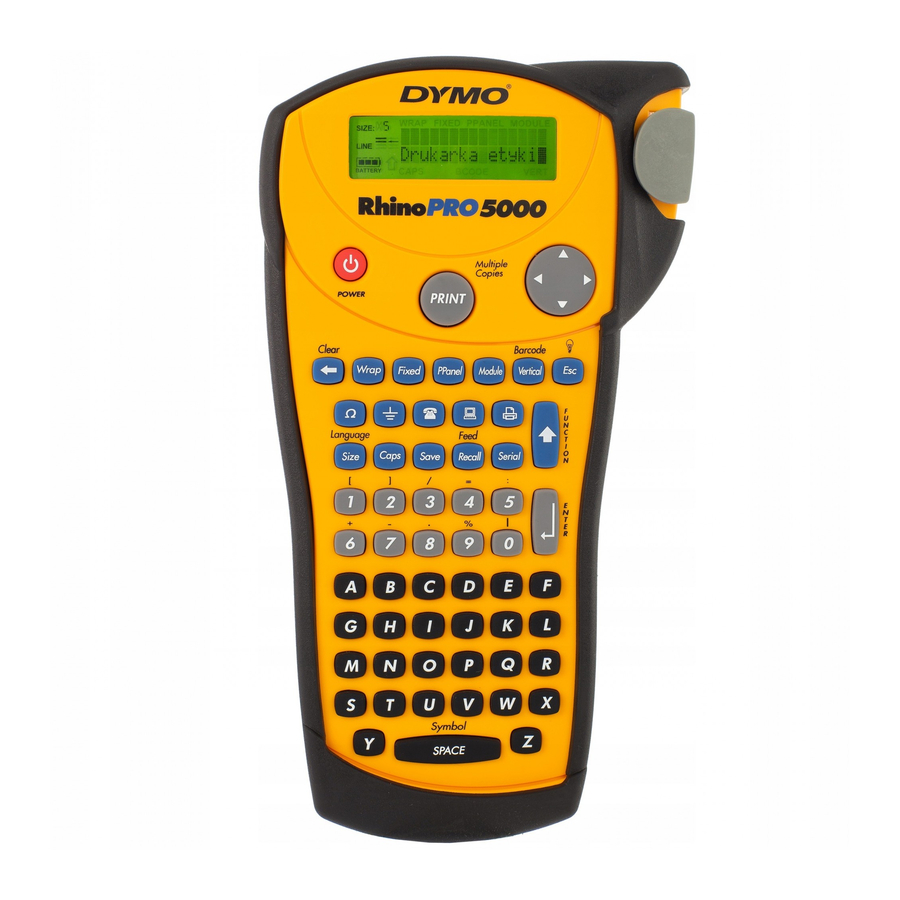

Dymo RhinoPRO 5000 - Professionele Barcode Labelprinter

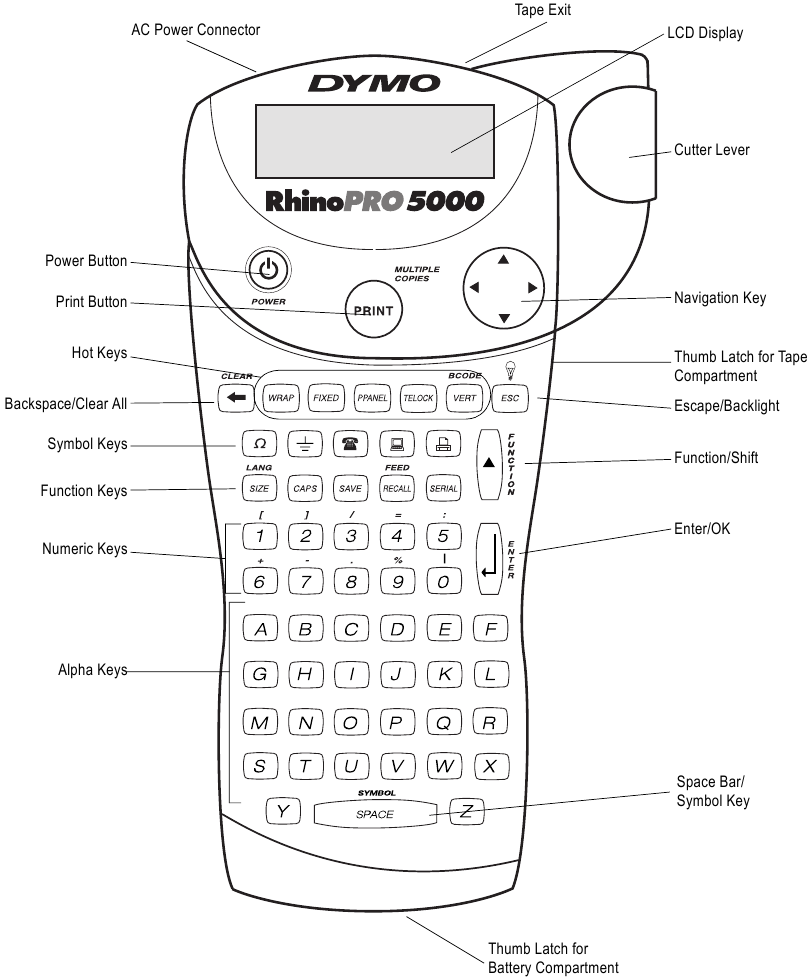

Apparaatoverzicht

Figuur 1 RhinoPRO 5000 Printer

Over uw nieuwe printer

Met uw nieuwe DYMO RhinoPRO^™ 5000 printer kunt u een breed scala aan hoogwaardige, zelfklevende labels maken. U kunt ervoor kiezen om uw labels in veel verschillende formaten en stijlen af te drukken. De printer gebruikt RhinoPRO Industrial labelcassettes in breedtes van 1/4" (6 mm), 3/8" (9 mm), 1/2" (12 mm) of 3/4" (19 mm). RhinoPRO labelcassettes zijn ook verkrijgbaar in een breed scala aan materialen. Bezoek www.dymo.com/industrial voor informatie over het verkrijgen van tapes en accessoires voor uw printer.

Garantieregistratie
Vul de garantieregistratiekaart in en stuur deze binnen zeven dagen terug naar het juiste klantenserviceadres. Bezoek www.dymo.com/industrial voor meer informatie.

Aan de slag

Volg de instructies in dit gedeelte om aan de slag te gaan met het afdrukken van uw eerste label.

Stroomvoorziening

De printer kan werken op wisselstroom of batterijen. Om stroom te besparen, wordt de printer automatisch uitgeschakeld na vijf minuten inactiviteit.

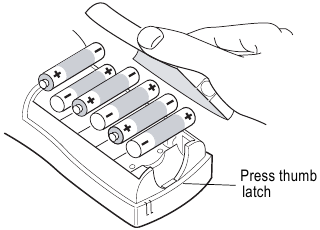

De batterijen plaatsen
De printer gebruikt zes AA-batterijen.

De batterijen plaatsen

1. Druk op de duimvergrendeling aan de onderkant van de labelmaker om het batterijvak te openen. Zie Figuur 1.

   Figuur 1
2. Plaats de batterijen volgens de polariteitsaanduidingen (+ en –).
3. Sluit het batterijvak.

Verwijder de batterijen als de printer lange tijd niet wordt gebruikt.

De AC-adapter aansluiten
Het aansluiten van de AC-adapter op de printer ontkoppelt de batterijen als stroombron.

De AC-adapter aansluiten

1. Sluit de voedingsadapter aan op de stroomconnector aan de linkerkant van de printer.

   Figuur 2
2. Steek het andere uiteinde van de voedingsadapter in een stopcontact.

De tape cassette plaatsen

Uw printer wordt geleverd met één labeltape cassette. Bezoek www.dymo.com/industrial voor informatie over het kopen van extra labelcassettes.

De tape cassette plaatsen

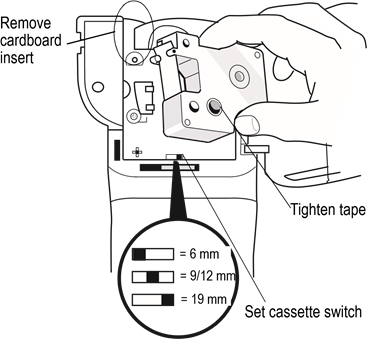

1. Druk op de duimvergrendeling aan de rechterkant van de printer om de tape cassette klep te openen.
   Verwijder de eerste keer dat u de printer gebruikt, de beschermende kartonnen insert tussen de printkop en de aandrukrol. Zie Figuur 3.

   Figuur 3
2. Zet de cassetteschakelaar op de grootte van de tape cassette die u plaatst. Zie figuur 3. Een inkeping in de cassette past over de schakelaar wanneer de cassette in de juiste positie staat.
3. Zorg ervoor dat de tape en het lint strak over de opening van de cassette zitten en dat de tape tussen de geleiders doorloopt. Draai indien nodig de spoel met de klok mee om het lint aan te spannen.

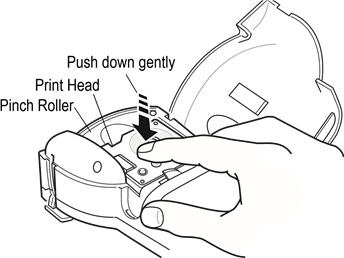

4. Plaats de cassette met de tape en het lint tussen de printkop en de aandrukrol. Zie Figuur 4.

   Figuur 4
5. Druk stevig aan totdat de cassette vastklikt. Zorg ervoor dat de tape en het lint correct zijn geplaatst.
6. Sluit de tape cassette klep en druk op om de stroom in te schakelen.

Een taal selecteren

Verschillende taalgerelateerde functies op de printer worden bepaald door de taalinstelling, zoals de beschikbaarheid van speciale tekens, meeteenheden, menutekst, enzovoort.
Standaard staat de taal ingesteld op Engels.

Een taal selecteren

1. Druk op + .
2. Gebruik en om de taal te selecteren.
3. Druk op om de taal in te stellen.

Selecteer Universal als taal voor de meeteenheden in millimeters.

Uw eerste label afdrukken

U bent nu klaar om uw eerste label af te drukken.

Een label afdrukken

1. Voer tekst in om een ​​eenvoudig label te maken.
2. Druk op .

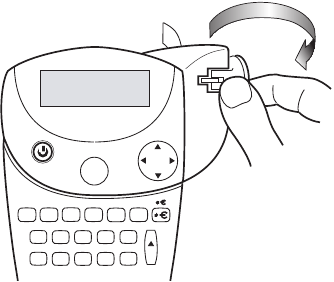

3. Snijd het label af met uw duim om de snijhendel op te tillen en naar de achterkant van de printer te trekken. Zie Figuur 5.

   Figuur 5

4. Verwijder het label.

Gefeliciteerd! U hebt uw eerste label afgedrukt.
Lees verder voor meer informatie over de beschikbare opties voor het maken van labels.

Uw printer leren kennen

Maak uzelf vertrouwd met de locatie van de functie- en functietoetsen op uw printer. Zie figuur 1 op de binnenkant van de vooromslag. In de volgende paragrafen wordt elke functie in detail beschreven.

Stroom

De knop schakelt de stroom in en uit. Als er na vijf minuten geen toetsen worden ingedrukt, wordt de stroom automatisch uitgeschakeld.

LCD-scherm

Het LCD-scherm van de printer toont meestal een rij van veertien tekens. U kunt echter maximaal 99 tekens en spaties invoeren.
Sneltoets- en functie-indicatoren verschijnen aan de boven-, zij- en onderkant van het scherm om aan te geven dat een functie is geselecteerd. Zie Figuur 6.

Figuur 5

Achtergrondverlichting
Wanneer de printer in een omgeving met weinig licht wordt gebruikt, kan het scherm moeilijk te lezen zijn. De achtergrondverlichtingsfunctie verlicht het scherm.

• Druk op + om de achtergrondverlichting in en uit te schakelen.

CAPS-modus

De toets schakelt hoofdletters in en uit. Wanneer de CAPS-modus is ingeschakeld, wordt de CAPS

indicator weergegeven op het scherm en alle letters die u invoert, worden in hoofdletters weergegeven. De standaardinstelling is CAPS-modus aan. Wanneer de CAPS-modus is uitgeschakeld, worden alle ingevoerde letters in kleine letters weergegeven.

Functietoets

De toets wordt gebruikt om de functie of het symbool te selecteren dat boven een toets is afgedrukt. Wanneer u bijvoorbeeld op , verschijnt het menu Lettergrootte op het scherm; als u echter + samen, verschijnt het menu Taal.

Backspace-toets

De toets verwijdert het teken links van de cursor. + wist alle huidige labeltekst en instellingen voor vaste lengte. De tekstgrootte en andere instellingen blijven ongewijzigd.

Escape-toets

De toets brengt u terug naar het startpunt vanuit elke functie.

Navigatietoets

U kunt uw label bekijken en bewerken met behulp van de en pijlen op de navigatietoets.
U kunt ook menu-opties bekijken met behulp van en , en druk vervolgens op om een ​​selectie te maken.

Uw label ontwerpen

U kunt kiezen uit een aantal opmaakopties om het uiterlijk van uw labels te verbeteren.

De lettergrootte wijzigen

U kunt de tekst op uw label afdrukken in vijf lettergroottes: extra-small, small, medium, large en extralarge. Figuur 7 toont het menu Lettertype.

Figuur 7

De lettergrootte die u kunt gebruiken, is afhankelijk van de grootte van de labeltape die in de printer is geïnstalleerd.

De lettergrootte instellen

1. Druk op .
2. Gebruik de pijltjestoetsen om een lettergrootte te selecteren.
3. Druk op .

Labels met meerdere regels maken

U kunt labels met meerdere regels maken, afhankelijk van de grootte van de labeltape, als volgt:

Een label met meerdere regels maken

1. Typ de tekst voor de eerste regel en druk op .
2. Typ de tekst voor de volgende regel.
3. Herhaal deze stappen voor elke extra regel.

Symbolen toevoegen

De printer ondersteunt de uitgebreide symbolenset zoals weergegeven in Figuur 8.

Figuur 8

Een symbool toevoegen

1. Druk op + . De eerste rij symbolen die in figuur 8 wordt weergegeven.
2. Gebruik de pijltjestoetsen om naar het gewenste symbool te gaan. Gebruik en om horizontaal langs een rij symbolen te bewegen. Gebruik en om verticaal door de rijen symbolen te bladeren.
3. Wanneer u het gewenste symbool hebt gevonden, drukt u op om het symbool aan uw label toe te voegen.

Daarnaast zijn veelgebruikte elektrische en datacom-symbolen beschikbaar op afzonderlijke toetsen voor eenvoudige invoer. Zie Figuur 9

Figuur 9

Internationale tekens gebruiken

De printer ondersteunt de uitgebreide Latijnse tekenset met behulp van RACE-technologie. Net als bij het gebruik van een toetsenbord van een mobiele telefoon, scrollt u door variaties van die letter als u een letter meerdere keren binnen zeer korte tijd typt.
Als u bijvoorbeeld herhaaldelijk op de letter a drukt, ziet u a à á â ã ä å enzovoort door alle beschikbare variaties. De volgorde waarin de tekenvariaties verschijnen, is afhankelijk van de taal die u hebt geselecteerd om te gebruiken.

Uw label opslaan

U kunt maximaal acht labels in het geheugen opslaan.

Een label opslaan

1. Typ uw labeltekst.
2. Druk op om de geheugenlocaties weer te geven.
   Elke geheugenlocatie wordt weergegeven door een vak. Geheugenlocaties die een opgeslagen label bevatten, zijn gevuld en wanneer de cursor over een locatie wordt geplaatst, wordt de inhoud weergegeven.
3. Gebruik de pijltjestoetsen om een lege locatie te selecteren.
4. Druk op om het label op te slaan.

Het label uit het geheugen oproepen

Zodra een label in het geheugen is opgeslagen, kunt u het label oproepen om af te drukken of te bewerken.

Een label uit het geheugen oproepen

1. Druk op . De geheugenlocaties worden weergegeven.
2. Gebruik de pijltjestoetsen om naar de geheugenlocatie te gaan die het gewenste label bevat en druk op .

Een label uit het geheugen verwijderen

Wanneer u een opgeslagen label niet meer nodig hebt, kunt u het uit het geheugen verwijderen.

Een label uit het geheugen verwijderen

1. Druk op . De geheugenlocaties worden weergegeven.
2. Gebruik de pijltjestoetsen om naar de geheugenlocatie te gaan die het gewenste label bevat.
3. Druk op + en druk vervolgens op om de geheugenlocatie te wissen.

De sneltoetsen gebruiken

U kunt labels voor specifieke toepassingen maken met behulp van sneltoetsen. Sneltoetsen zijn beschikbaar voor wikkel-, vaste, patchpanel-, aansluitblok- en barcodelabels. Zie Afbeelding 10.

Afbeelding 10

Wikkel-etiketten afdrukken

U kunt labels maken die om een kabel of draad wikkelen. De tekst wordt verticaal of horizontaal over de breedte van de kabel geplaatst en herhaald, zodat u het label vanuit elke hoek kunt lezen.
U kunt kiezen uit een aantal verschillende draaddiktes of kabellengtes. Afbeelding 11 toont de beschikbare menuopties.

Afbeelding 11

Verticale draadwikkels afdrukken

Afbeelding 12

1. Voer de tekst voor het label in.
2. Druk op .
3. Selecteer de gewenste draaddikte of kabelmaat en druk op .
4. Druk op .

Horizontale draadwikkels afdrukken

Afbeelding 13

1. Voer de tekst voor het label in.
2. Druk op + .
3. Druk op .

Etiketten met een vaste lengte afdrukken VAST

Normaal gesproken wordt de lengte van het label bepaald door de lengte van de ingevoerde tekst. Het kan echter wenselijk zijn om een label te maken voor een specifiek doel met een vaste lengte, ongeacht de lengte van de tekst.
U kunt een vaste lengte voor een label specificeren in stappen van 0,250" (6 mm) tussen 0,500" (20 mm) en 40,000" (999,9 mm). De vooraf ingestelde vaste lengte is 1,5" (25 mm). Elke wijziging die u aanbrengt in de instelling voor de vaste lengte blijft van kracht totdat u deze wijzigt.

De hoeveelheid tekst die op het label wordt afgedrukt, bepaalt de minimale lengte van een label, ongeacht de vaste lengte die u handmatig instelt. Het instellen van een vaste lengte van 0,50" voor een label met 20 tekens heeft bijvoorbeeld geen effect op de lengte van het label.

De lengte van het label instellen

1. Druk op .
2. Druk op om de lengte te vergroten.
3. Druk op om de lengte te verkleinen.
4. Druk op .

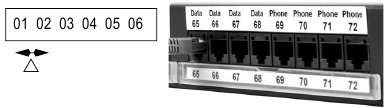

Patchpanellabels afdrukken

In de patchpanelmodus kunt u een rij poorten op een patchpanel labelen. U selecteert de afstand tussen de poorten, voert de gewenste tekst in, serialiseert en drukt af. Het resultaat is een lang label met meerdere, gelijkmatig verdeelde teksten voor elke poort. Zie Afbeelding 14.

Afbeelding 14

Een patchpanellabel afdrukken

1. Voer de tekst in voor de eerste positie op het label.
2. Druk op .
3. Voer de afstand tussen elk label in en druk op . De standaardwaarde is 0,5" (12 mm) en de waarde kan worden ingesteld in stappen van 0,5" (12 mm) tot 20" (480 mm).
4. Volg de aanwijzingen in Uw labels serialiseren om de tekst te serialiseren die op het label wordt afgedrukt.

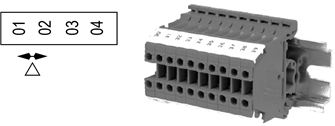

Aansluitbloklabels afdrukken

Aansluitbloklabels zijn vergelijkbaar met patchpanellabels; de tekst wordt echter verticaal afgedrukt. Zie Afbeelding 15.

Afbeelding 15

Een aansluitbloklabel afdrukken

1. Voer de tekst in voor de eerste positie op het label.
2. Druk op .
3. Voer de afstand tussen elk label in en druk op . De standaardwaarde is 0,5" (12 mm) en de waarde kan worden ingesteld in stappen van 0,05" (1 mm) tot 20" (480 mm).
4. Volg de aanwijzingen in Uw labels serialiseren om het gewenste nummer of de gewenste letter te serialiseren die op het label wordt afgedrukt.

Verticale labels afdrukken

Labels met één regel kunnen worden afgedrukt met de tekst verticaal.

Verticaal afdrukken

1. Voer de tekst in voor uw label.
2. Druk op en vervolgens .

Barcodelabels afdrukken

De printer kan twee soorten barcodes genereren: CODE-39 en CODE-128. U kunt alleen een barcode afdrukken op 3/4" (19 mm) labeltape.
De barcode wordt horizontaal langs het label afgedrukt met de tekst in kleine letters onder de barcode.
U kunt eventueel tekst voor en na de barcode toevoegen.

Een barcode maken

1. Voer de tekst in die voor de barcode op het label moet verschijnen. (Optioneel)
2. Druk op .
3. Gebruik de pijltjestoetsen om CODE-39 of CODE-128 te kiezen en druk op .
4. Voer de tekst voor de barcode in tussen de barcodesymbolen ( ) en druk op .
5. Voer de tekst in die na de barcode moet verschijnen. (Optioneel)
6. Druk op .

Afdrukopties

U kunt ervoor kiezen om meerdere exemplaren van hetzelfde label af te drukken, geserialiseerde labels af te drukken of een combinatie van beide.

Meerdere exemplaren afdrukken

U kunt maximaal 99 exemplaren van hetzelfde label tegelijk afdrukken. Bij het afdrukken van meerdere exemplaren wordt er een gestippelde snijlijn tussen elk label afgedrukt.

Meerdere exemplaren afdrukken

1. Druk op .
2. Druk op de pijl om het aantal af te drukken exemplaren te verhogen. De standaardwaarde is 2 exemplaren.
3. Druk op de pijl om het aantal exemplaren te verlagen (maximum is 99).
4. Druk op of om het afdrukken te starten.

U kunt een korte pauze tijdens het afdrukken tussen de labels opmerken bij complexere formaten.

Wanneer het afdrukken is voltooid, keert het aantal af te drukken exemplaren terug naar 2.

De labeltape doorschuiven

De standaard voorloopruimte voor alle labels is ongeveer 5/16" (10 mm). Om extra lege ruimte toe te voegen aan het begin of einde van uw label, kunt u de tape in stappen van 0,25" (6 mm) doorvoeren.

• Druk op .

Uw labels serialiseren

U kunt geserialiseerde labels numeriek of alfabetisch afdrukken. Getallen kunnen worden verhoogd van 1-99 en letters van A-Z.

U kunt elk getal of letter serialiseren door de cursor onder de positie te plaatsen die moet worden verhoogd, zoals het getal 2 in 123 of de letter B in ABC. Bijvoorbeeld, met de cursor onder de 2 in 123 en de verhoging #=3, zouden de resulterende labels worden afgedrukt als 123, 133 en 143.

Wanneer de letter Z of het getal 9 wordt bereikt tijdens de serialisatie, wordt er een letter of getal toegevoegd om de verhoging te vergroten. Bijvoorbeeld, Z verhoogt naar AA en 9 verhoogt naar 10.

Wanneer er een spatie aanwezig is in een tekenreeks die moet worden geserialiseerd, worden alleen de getallen of letters na de spatie geserialiseerd.

Uw labels serialiseren

1. Voer de tekst voor uw label in.
2. Gebruik de pijltjestoetsen om de cursor onder de letter of het getal te plaatsen om te serialiseren.
3. Druk op .
4. Voer het aantal labels in dat u wilt afdrukken en druk op of om het afdrukken te starten. Voer 1-99 in voor getallen en 1-26 voor letters.

Om meerdere exemplaren van hetzelfde geserialiseerde label af te drukken, kiest u + en voert u het aantal exemplaren van elk label in dat u wilt afdrukken. Zie Meerdere exemplaren afdrukken

De afdrukkwaliteit aanpassen (geavanceerd)

Afhankelijk van het labelmateriaal dat u kiest, moet u mogelijk de afdruk op het label lichter of donkerder maken.
Door de temperatuur van de printkop aan te passen, kunt u de afdrukkwaliteit regelen (+/- 20).

De temperatuur van de printkop instellen

1. Druk op .
2. Gebruik de pijltjestoetsen om de temperatuur van de printkop te selecteren en druk op .
3. Herhaal dit indien nodig totdat u tevreden bent met de afdrukkwaliteit.

Uw printer reinigen

Uw printer is ontworpen om u een lange en probleemloze service te bieden, terwijl er zeer weinig onderhoud nodig is.

Reinig uw printer van tijd tot tijd om hem goed te laten werken. Reinig het mes elke keer dat u de tapelabel vervangt.

Het mes reinigen

1. Verwijder de tapelabel.
2. Houd de messenhendel ingedrukt om het mes bloot te leggen.
3. Gebruik een wattenstaafje en alcohol om beide zijden van het mes te reinigen.
4. Laat de messenhendel los.

De printkop reinigen

• Reinig de printkop met behulp van het reinigingsgereedschap dat zich in het deksel van het tapecompartiment bevindt.

RhinoPRO-tapelabels

De volgende industriële tapelabels zijn beschikbaar voor de RhinoPRO 5000-printer.

Probleemoplossing

Bekijk de volgende mogelijke oplossingen als u een probleem ondervindt tijdens het gebruik van uw printer.

Probleem/Foutmelding	Oplossing
Geen display	Zorg ervoor dat de printer is ingeschakeld. Vervang lege batterijen.
Slechte afdrukkwaliteit	Vervang lege batterijen. Zorg ervoor dat de tapelabel correct is geplaatst. Reinig de printkop. Vervang de tapelabel.
Slechte messenprestaties	Reinig het mes. Zie Uw printer reinigen.
!!!!!!!!!!!!! printer zit vast.	Verwijder de tapelabel om de vastgelopen tape te verwijderen.
Batterijen zijn leeg.	Vervang de batterijen.
Tekstlimiet Maximaal aantal tekens in buffer overschreden.	Verwijder een deel van of alle tekst in de buffer.
Te veel lijnen Maximaal aantal toegestane lijnen overschreden.	Selecteer een andere indeling.
Voer alleen getallen in Niet-numerieke tekens ingevoerd in fout.	Voer alleen numerieke tekens in voor deze selectie.
Afdrukken mislukt Onbepaalde printerfout.	Controleer op vastgelopen tape, lege tapelabel, lege batterijen of andere problemen.
Geen tape Tapelabel ontbreekt of is leeg.	Plaats een nieuwe tapelabel
Batterij bijna leeg Batterijen bijna leeg.	Vervang de batterijen of sluit de netvoedingsadapter aan.
Tape vastgelopen Motor is vastgelopen vanwege vastgelopen tape.	Verwijder de vastgelopen tape en vervang de tapelabel. Reinig het mes.

Als u nog steeds hulp nodig heeft, neem dan contact op met DYMO Customer Support voor uw land. Het garantieboekje bevat een lijst met contactnummers voor elk land.

Documentatiefeedback

We werken er voortdurend aan om de documentatie van de hoogste kwaliteit voor onze producten te produceren. Wij verwelkomen uw feedback. Stuur ons uw opmerkingen of suggesties over onze gebruikershandleidingen. Vermeld de volgende informatie bij uw feedback:

• Productnaam, versienummer en paginanummer
• Korte beschrijving van de inhoud (instructies die onnauwkeurig of onduidelijk zijn, gebieden waar meer details nodig zijn, enzovoort)

We verwelkomen ook uw suggesties over extra onderwerpen die u in de documentatie behandeld wilt zien worden.
Stuur e-mailberichten naar: documentation@dymo.com
Houd er rekening mee dat dit e-mailadres alleen bedoeld is voor feedback over de documentatie. Als u een technische vraag heeft, neem dan contact op met Customer Support.

www.rhinolabeling.com

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Dymo RhinoPRO 5000 - Professionele Barcode Labelprinter

Beschikbare talen
