Dymo LabelManager 360D - Handleiding oplaadbare desktop labelmaker

Overzicht

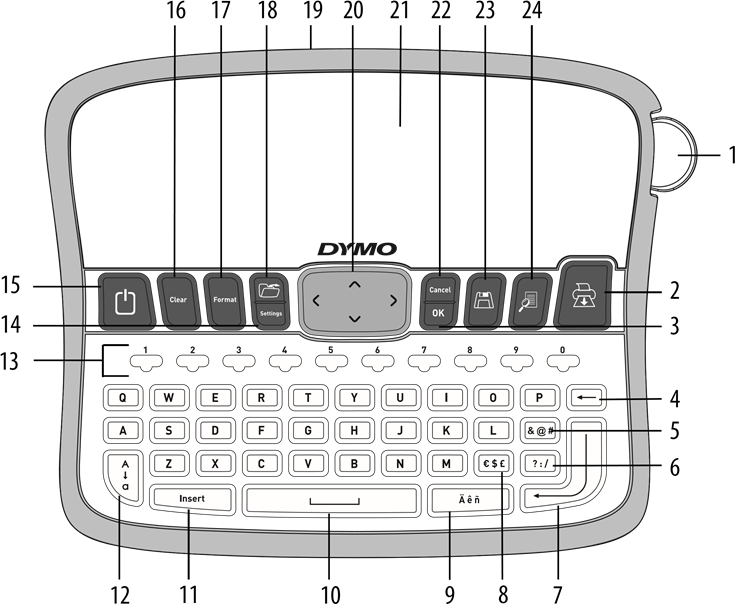

Figure 1 DYMO® LabelManager 360D Elektronische Labelmaker

1. Snijknop
2. Print (Afdrukken)
3. OK
4. Backspace
5. Symbolen - Interpunctie
6. Symbolen - Algemeen
7. Return (Retour)
8. Symbolen - Valuta
9. Accentteken
10. Spatiebalk
11. Insert (Invoegen)
12. Caps (Hoofdletters)
13. Numerieke toetsen
14. Settings (Instellingen)
15. On/Off (Aan/Uit)
16. Clear (Wissen)
17. Format (Formatteren)
18. Openen
19. AC-voedingsadapter
20. Navigatie
21. LCD-scherm
22. Cancel (Annuleren)
23. Save (Opslaan)
24. Preview (Voorbeeld)

Over uw nieuwe labelmaker

Met de DYMO® LabelManager 360D elektronische labelmaker kunt u een breed scala aan hoogwaardige, zelfklevende labels maken. U kunt ervoor kiezen om uw labels af te drukken in veel verschillende lettertypen, lettergroottes en stijlen. De labelmaker gebruikt DYMO D1-labelcassettes met een breedte van 6 mm (1/4"), 9 mm (3/8"), 12 mm (1/2") of 19 mm (3/4"). Deze labelcassettes zijn verkrijgbaar in een breed scala aan kleuren.

Bezoek www.dymo.com voor informatie over het verkrijgen van labels en accessoires voor uw labelmaker.

Productregistratie

Bezoek www.dymo.com/register om uw labelmaker online te registreren.

Aan de slag

Volg de instructies in deze sectie om uw eerste label af te drukken.

De stroom aansluiten

De labelmaker wordt gevoed door een oplaadbare lithium-ion batterij. Om stroom te besparen, wordt de labelmaker automatisch uitgeschakeld na twee minuten inactiviteit.

De batterij plaatsen

De batterij die bij uw labelmaker wordt geleverd, is gedeeltelijk opgeladen. U hoeft de batterij niet op te laden voordat u uw labelmaker voor de eerste keer gebruikt.

De batterij plaatsen

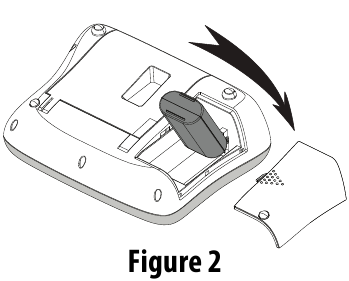

1. Schuif het batterijvakdeksel van de labelmaker af. Zie Afbeelding 2.

2. Plaats de batterij in het batterijvak.
3. Plaats het batterijvakdeksel terug.

LET OP: Verwijder de batterij als de labelmaker lange tijd niet wordt gebruikt.

De batterij opladen

Er wordt een voedingsadapter meegeleverd met uw labelmaker voor het opladen van de batterij.

LET OP: De voedingsadapter wordt alleen gebruikt voor het opladen van de batterij; de voedingsadapter kan niet worden gebruikt om de labelmaker van stroom te voorzien.

Gebruik alleen de voedingsadapter die in deze gebruikershandleiding wordt vermeld: Adapter model DSA-6PFG-12 Fc 120050 (opmerking: "c" kan EU, UP, UK, US, UJ, JP, CH, IN, AU, KA, KR, AN, AR, BZ, SA, AF of CA zijn) van Dee Van Enterprise Co., Ltd.

De batterij opladen

1. Steek de voedingsadapter in de stroomconnector aan de bovenkant van de labelmaker.
2. Steek het andere uiteinde van de voedingsadapter in een stopcontact.

De labelcassette plaatsen

Uw labelmaker wordt geleverd met één labelcassette. Bezoek www.dymo.com voor informatie over het kopen van extra labelcassettes.

Het snijmes is extreem scherp. Houd tijdens het vervangen van de labelcassette vingers en andere lichaamsdelen uit de buurt van het snijmes en druk niet op de snijknop.

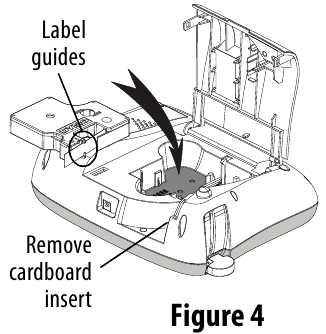

De labelcassette plaatsen

1. Til het deksel van de labelcassette op om het labelvak te openen. Zie Afbeelding 3.

2. Verwijder, voordat u de labelmaker voor de eerste keer gebruikt, de beschermende kartonnen inleg uit de labeluitgang. Zie Afbeelding 4.

3. Plaats de cassette met het label naar boven gericht en gepositioneerd tussen de labelgeleiders.

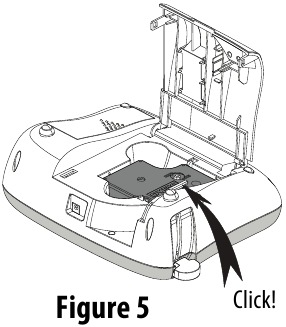

4. Druk stevig aan totdat de cassette op zijn plaats klikt. Klik! Zie Afbeelding 5.

5. Sluit het deksel van de labelcassette.

De labelmaker voor de eerste keer gebruiken

De eerste keer dat u de stroom inschakelt, wordt u gevraagd om de taal en de labelbreedte te selecteren. Deze selecties blijven ingesteld totdat u ze wijzigt.

U kunt deze selecties wijzigen met de toets.

De labelmaker instellen

1. Druk op om de stroom in te schakelen.
2. Selecteer de taal en druk op .
3. Selecteer inches (inches) of mm en druk op .
4. Selecteer de breedte van de labelcassette die zich momenteel in de labelmaker bevindt en druk op .

U bent nu klaar om uw eerste label af te drukken.

Een label afdrukken

1. Voer tekst in om een eenvoudig label te maken.
2. Druk op .
3. Selecteer het aantal kopieën.
4. Druk op of om af te drukken (afdrukken).
5. Druk op de snijknop om het label te snijden.

Gefeliciteerd! U hebt uw eerste label afgedrukt. Lees verder voor meer informatie over de beschikbare opties voor het maken van labels.

De labelmaker leren kennen

Maak uzelf vertrouwd met de locatie van de functie- en functietoetsen op uw labelmaker. Raadpleeg Afbeelding 1. De volgende paragrafen beschrijven elke functie in detail.

Stroom

De knop schakelt de stroom in en uit. Na twee minuten inactiviteit wordt de stroom automatisch uitgeschakeld. Wanneer de printer automatisch wordt uitgeschakeld, wordt het laatst gemaakte label onthouden en weergegeven wanneer de stroom weer wordt ingeschakeld. De eerder geselecteerde stijlinstellingen worden ook hersteld.

Wanneer de printer handmatig wordt uitgeschakeld, worden de labeltekst en de stijlinstellingen niet onthouden en wordt een leeg label weergegeven wanneer de stroom weer wordt ingeschakeld.

Als het huidige label nog niet is opgeslagen, wordt u gevraagd om het label op te slaan wanneer u de stroom uitschakelt.

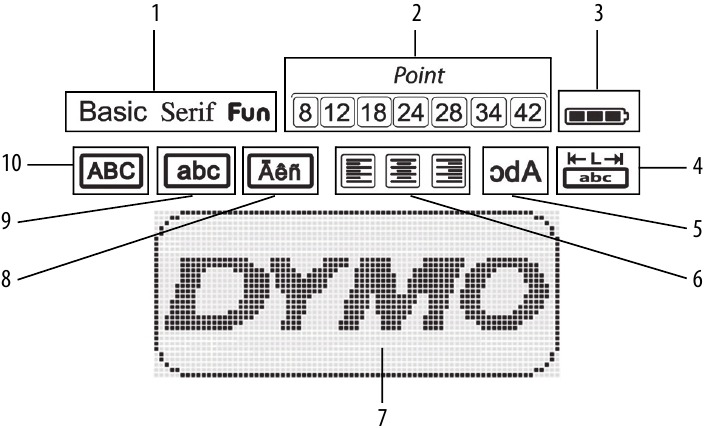

LCD-scherm

Het scherm kan twee tekstregels tegelijk weergeven. Het aantal tekens dat op elke regel wordt weergegeven, is afhankelijk van de proportionele afstand.
Met het exclusieve grafische scherm van DYMO is het meeste van de opmaak die u toevoegt direct zichtbaar.

Functie-indicatoren langs de bovenkant van het LCD-scherm worden zwart weergegeven om u te laten weten wanneer een functie is geselecteerd.

1. Lettertype
2. Lettergrootte
3. Batterij
4. Vaste label lengte
5. Spiegel tekst
6. Tekst uitlijning
7. Bewerk gebied
8. Accentteken
9. Kleine letters
10. Hoofdletters

Formatteren

De toets toont de submenu's Lettertype, Lettergrootte, Stijl, Randen en Onderstrepen, Label Lengte, Uitlijning en Spiegelen. Deze opmaakfuncties worden later in deze gebruikershandleiding beschreven.

Invoegen

Met de toets kunt u symbolen, clip art of opgeslagen tekst op uw label invoegen. Deze functies worden later in deze gebruikershandleiding beschreven.

Instellingen

De toets toont de submenu's taal, meeteenheden, labelbreedte en informatie.

CAPS-modus

De toets schakelt de hoofdletterfunctie in of uit. Wanneer de Caps (Hoofdletters) modus is ingeschakeld, wordt de Caps (Hoofdletters) modusindicator op het scherm weergegeven en worden alle letters die u invoert, in hoofdletters weergegeven. De standaardinstelling is Caps (Hoofdletters) modus uit. Wanneer de Caps (Hoofdletters) modus is uitgeschakeld, worden alle letters in kleine letters weergegeven.

Backspace

De toets verwijdert het teken links van de cursor.

Clear (Wissen)

De toets geeft u de keuze om alle labeltekst, alleen de tekstopmaak of beide te wissen.

Navigation Keys (Navigatietoetsen)

U kunt uw label bekijken en bewerken met behulp van de linker en rechter navigatietoetsen. U kunt ook door menuselecties navigeren met behulp van de omhoog en omlaag navigatietoetsen, en vervolgens op ^OK drukken om een selectie te maken.

Cancel (Annuleren)

Met de toets kunt u een menu verlaten zonder een selectie te maken of een actie annuleren.

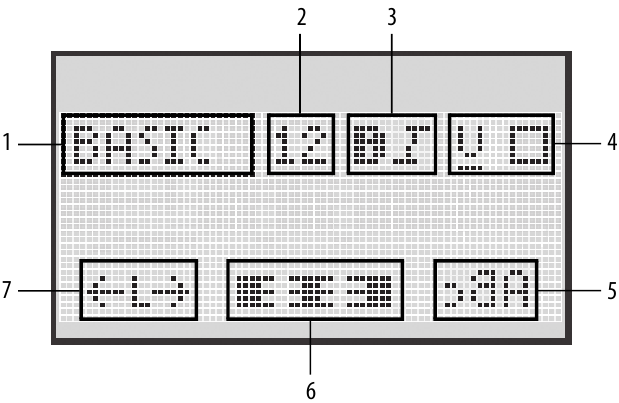

Uw label opmaken

U kunt kiezen uit verschillende opmaakopties om het uiterlijk van uw labels te verbeteren.

1. Lettertype
2. Lettergrootte
3. Letterstijl
4. Randen/Onderstrepen
5. Spiegelen
6. Uitlijning
7. Labellengte

De opmaak aanpassen

1. Druk op .
2. Gebruik de navigatietoetsen om de opmaakoptie te selecteren die u wilt wijzigen en druk op .
3. Selecteer de optie die u op uw label wilt toepassen en druk op .

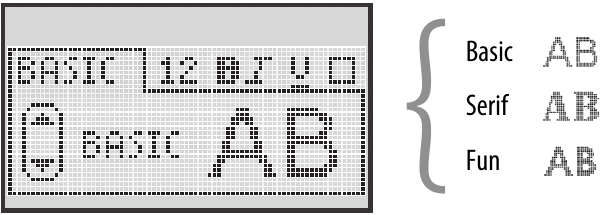

Lettertype

Er zijn drie lettertypen beschikbaar voor uw labels:

• Gebruik de navigatietoetsen omhoog en omlaag om het lettertype te selecteren.

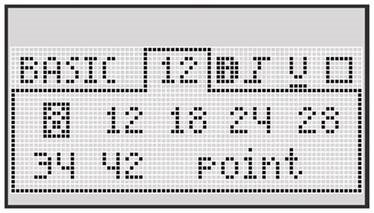

Lettergrootte

Er zijn zeven lettergroottes beschikbaar voor uw labels:

De beschikbare lettergroottes zijn afhankelijk van de labelbreedte die u hebt geselecteerd. De lettergrootte is van toepassing op alle tekens op een label.

• Gebruik de navigatietoetsen omhoog en omlaag of links en rechts om de lettergrootte te selecteren.

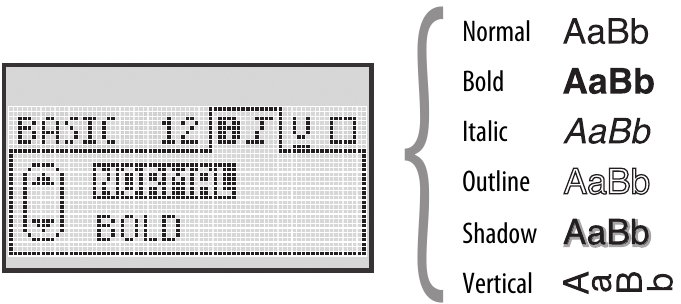

Letterstijlen

U kunt kiezen uit zes verschillende letterstijlen:

• Gebruik de navigatietoetsen omhoog en omlaag om de letterstijl te selecteren.

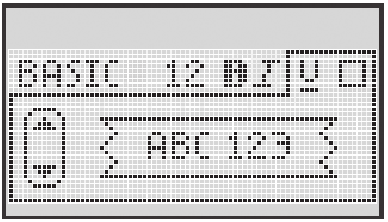

Randen en onderstrepingen toevoegen

U kunt uw tekst markeren door een rand- of onderstrepingsstijl te kiezen.

	Onderstrepen		Perkament
	Vierkant		Call Out
	Afgerond		Bloemen
	Omrand		Banner
	Puntig

• Gebruik de navigatietoetsen omhoog en omlaag om de rand- of onderstrepingsstijl te selecteren.

Een label kan worden onderstreept of worden opgenomen in een rand, maar niet beide tegelijk.
Bij gebruik van randen op labels van twee regels, worden beide regels in één rand opgenomen.
Bij gebruik van een onderstreping op labels van twee regels, worden beide regels onderstreept.

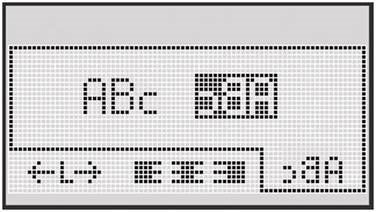

Spiegeltekst gebruiken

Met de spiegelindeling kunt u tekst afdrukken die van rechts naar links leest, zoals u de tekst in een spiegel zou zien.

• Gebruik de navigatietoetsen links en rechts om de spiegelindeling te selecteren.

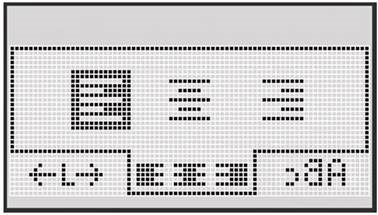

De tekst uitlijnen

U kunt de tekst uitlijnen om links- of rechtsuitgelijnd op het label af te drukken. De standaarduitlijning is gecentreerd.

• Gebruik de navigatietoetsen links en rechts om de tekstuitlijning te selecteren.

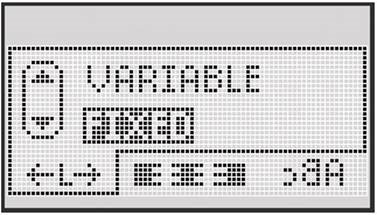

Labels met een vaste lengte maken

Normaal gesproken wordt de lengte van het label bepaald door de lengte van de tekst. U kunt er echter voor kiezen om de lengte van het label in te stellen voor een specifieke toepassing.

Wanneer u een vaste labellengte kiest, wordt de grootte van de labeltekst automatisch aangepast aan het label. Als de tekst niet kan worden aangepast aan de vaste labellengte, wordt een bericht weergegeven met de kleinst mogelijke labellengte voor deze tekst. U kunt een label met een vaste lengte kiezen tot 400 mm lang.

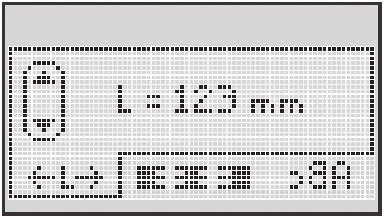

Een vaste lengte instellen

1. Gebruik de navigatietoetsen omhoog en omlaag om de vaste optie te selecteren.

2. Gebruik de navigatietoetsen omhoog en omlaag om de labellengte te selecteren, of gebruik de cijfertoetsen om de labellengte in te voeren.


Labels van twee regels maken

U kunt maximaal twee regels op een label afdrukken. Er kan slechts één regel tekst worden afgedrukt op labels van 6 mm (1/4").

Een label van twee regels maken

1. Typ de tekst voor de eerste regel en druk op .
2. Typ de tekst voor de tweede regel.
3. Druk op om af te drukken (afdrukken).

Clip-art, symbolen en speciale tekens gebruiken

Clip-art, symbolen, interpunctie en andere speciale tekens kunnen aan uw labels worden toegevoegd.

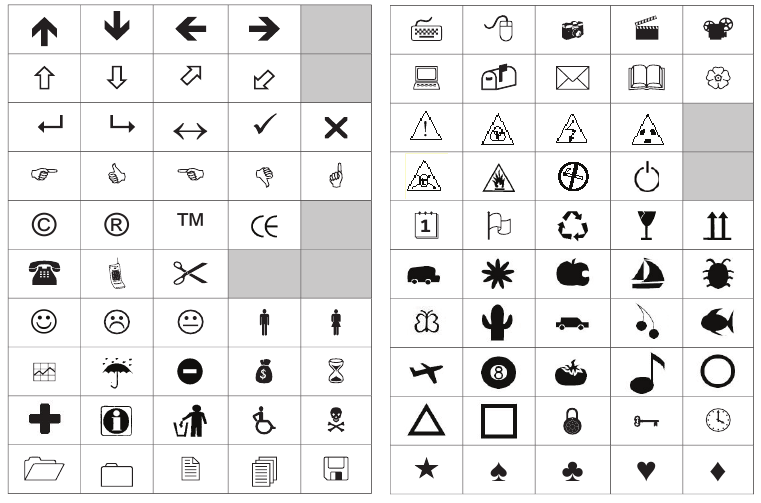

Clip-art toevoegen

De labelmaker bevat de onderstaande clip-art.

Clip-art invoegen

1. Druk op , selecteer Clip Art en druk vervolgens op .
2. Gebruik de navigatietoetsen omhoog en omlaag of links en rechts om de gewenste clip-art te selecteren.
3. Wanneer u de clip-art hebt gevonden, drukt u op om de clip-art aan uw label toe te voegen.

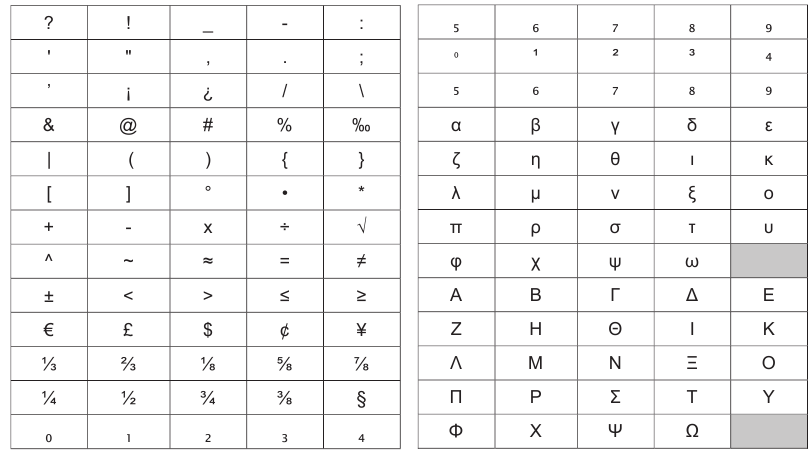

Symbolen toevoegen

De labelmaker ondersteunt de onderstaande uitgebreide tekenset.

Een symbool invoegen

1. Druk op , selecteer Symbols (Symbolen) en druk vervolgens op .
2. Gebruik de navigatietoetsen omhoog en omlaag of links en rechts om het gewenste symbool te selecteren.
3. Wanneer u het symbool hebt gevonden, drukt u op om het symbool aan uw label toe te voegen.

De symbooltoetsen gebruiken

U kunt snel symbolen toevoegen met behulp van de sneltoetsen voor algemene symbolen, interpunctie en valutasymbolen.

Snel symbolen toevoegen

1. Druk op een van de volgende:
   • om een algemeen symbool toe te voegen.
   • om een leesteken toe te voegen.
   • om een valutasymbool toe te voegen.
2. Selecteer het gewenste symbool en druk op .

Internationale tekens toevoegen

De labelmaker ondersteunt de uitgebreide Latijnse tekenset.

Na het indrukken van de Accent-toets, brengt het indrukken van een letter een menu omhoog met alle beschikbare variaties van die letter.

Als bijvoorbeeld Frans is geselecteerd als de taal en u drukt op de Accent-toets en vervolgens op de letter a, ziet u a à â æ enzovoort door alle beschikbare variaties. De tekenvariaties en de volgorde waarin de variaties verschijnen, zijn afhankelijk van de taal die u hebt geselecteerd.

Tekens met accenten toevoegen

1. Druk op .
   De indicator voor tekens met accent wordt weergegeven op het display.
2. Druk op een alfanumeriek teken.
   De accentvariaties worden weergegeven.
3. Gebruik de navigatietoetsen links en rechts om het gewenste teken te selecteren en druk op .

Afdrukopties

U kunt een voorbeeld van uw label bekijken en meerdere labels afdrukken.

Een voorbeeld van uw label bekijken

U kunt een voorbeeld van de tekst en opmaak van uw label bekijken voordat u gaat afdrukken (afdrukken).

Een voorbeeld van uw label bekijken

• Druk op .

De labellengte wordt weergegeven. Vervolgens scrolt de tekst van het label indien nodig over het display.

Meerdere labels afdrukken

Elke keer dat u afdrukt (afdrukt), wordt u gevraagd hoeveel exemplaren u wilt afdrukken (afdrukken). U kunt maximaal tien exemplaren tegelijk afdrukken (afdrukken).

Meerdere labels afdrukken

1. Druk op .
2. Selecteer of voer het aantal af te drukken (afdrukken) exemplaren in en druk op .

Wanneer het afdrukken (afdrukken) is voltooid, keert het aantal af te drukken (afdrukken) exemplaren terug naar de standaardwaarde 1.

Het geheugen van de labelmaker gebruiken

De labelmaker heeft een krachtige geheugenfunctie waarmee u de tekst van maximaal negen veelgebruikte labels kunt opslaan. U kunt opgeslagen labels terughalen en u kunt opgeslagen tekst in een label invoegen.

Een label opslaan

U kunt maximaal negen veelgebruikte labels opslaan. Wanneer u een label opslaat, worden de tekst en alle opmaak opgeslagen.

Het huidige label opslaan

1. Druk op . De eerste beschikbare geheugenlocatie wordt weergegeven.
2. Gebruik de navigatietoetsen om door de locaties te bewegen.
   U kunt een nieuw label opslaan op een van de geheugenlocaties.
3. Selecteer een geheugenlocatie en druk op .

Uw label is opgeslagen en u keert terug naar het label.

Opgeslagen labels openen

U kunt eenvoudig labels openen die in het geheugen zijn opgeslagen om ze later te gebruiken.

Opgeslagen labels openen

1. Druk op . De eerste geheugenlocatie wordt weergegeven
2. Gebruik de navigatietoetsen om een label te selecteren om te openen en druk op . Om een geheugenlocatie te wissen, selecteert u eerst een geheugenlocatie en drukt u vervolgens op .

Opgeslagen tekst invoegen

U kunt de tekst van een opgeslagen label in het huidige label invoegen. Alleen de opgeslagen tekst wordt ingevoegd, niet de opmaak.

Opgeslagen tekst invoegen

1. Plaats de cursor op de locatie in het label waar u de tekst wilt invoegen.
2. Druk op , selecteer Saved Text (Opgeslagen tekst) en druk op .
   De eerste geheugenlocatie wordt weergegeven.
3. Gebruik de navigatietoetsen om de tekst te selecteren die u wilt invoegen.
4. Druk op .
   De tekst wordt in het huidige label ingevoegd.

Onderhoud van uw labelmaker

Uw labelmaker is ontworpen om u lange en probleemloze service te bieden, terwijl er zeer weinig onderhoud nodig is. Reinig uw labelmaker van tijd tot tijd om hem goed te laten werken. Reinig het snijmes telkens wanneer u de labelcassette vervangt.

Het snijmes is extreem scherp. Vermijd direct contact met het snijmes tijdens het reinigen van het mes.

Het snijmes reinigen

1. Verwijder de labelcassette.

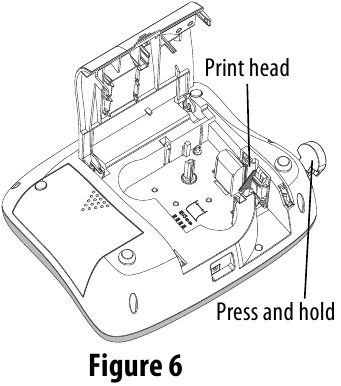

2. Houd de snijknop ingedrukt om het snijmes bloot te leggen. Zie Afbeelding 6.

3. Gebruik een wattenstaafje en alcohol om beide zijden van het mes schoon te maken.

De printkop reinigen

1. Verwijder de labelcassette.
2. Verwijder het reinigingsgereedschap uit de binnenkant van de klep van het labelcompartiment.
   Als u geen reinigingsgereedschap hebt, neem dan contact op met DYMO Customer Care (http://support.dymo.com).
3. Veeg voorzichtig met de gevoerde kant van het gereedschap over de printkop.
   Zie Afbeelding 6.

Probleemoplossing

Bekijk de volgende mogelijke oplossingen als u een probleem ondervindt bij het gebruik van uw labelmaker.

Als u nog steeds hulp nodig hebt, gaat u naar de DYMO-website op www.dymo.com.

Documentatiefeedback

We werken voortdurend aan het produceren van documentatie van de hoogste kwaliteit voor onze producten. We verwelkomen uw feedback.
Stuur ons uw opmerkingen of suggesties over onze gebruikershandleidingen. Vermeld de volgende informatie bij uw feedback:

• Productnaam, modelnummer en paginanummer van de gebruikershandleiding
• Korte beschrijving van instructies die onjuist of onduidelijk zijn, gebieden waar meer details nodig zijn, enzovoort

We verwelkomen ook uw suggesties over aanvullende onderwerpen die u graag in de documentatie zou willen zien.
Stuur e-mailberichten naar: documentation@dymo.com
Houd er rekening mee dat dit e-mailadres alleen bedoeld is voor feedback over de documentatie. Als u een technische vraag hebt, neem dan contact op met Customer Support.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Dymo LabelManager 360D - Handleiding oplaadbare desktop labelmaker

Beschikbare talen
